Автомобили с задним приводом
Могут быть встроены тормозные подушки как фирма "Teves", так и фирмы "Girling". Тормозные подушки этих фирм могут устанавливаться только со "своими" накладками.
Здесь описывается демонтаж ч установка тормозов фирмы "Teves". Если имеются различия, то это оговаривается.
Демонтаж
Ослабить болты колеса, поднять автомобиль, снять передние колеса.
Внимание! Если тормозные накладки будут применяться вновь, то при демонтаже их нужно пометить. Замена прокладок от внешней стороны к внутренней и наоборот, а также от правого колеса к левому не допускается. Такая замена может привести к неравномерному торможению.
Тормоза фирмы "Girling": вытащить стопорные петли из стопорных штифтов.

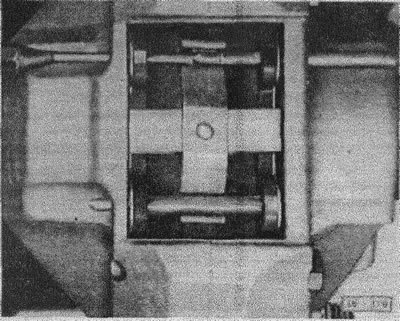

(46-379) выбить штифты пробойником.

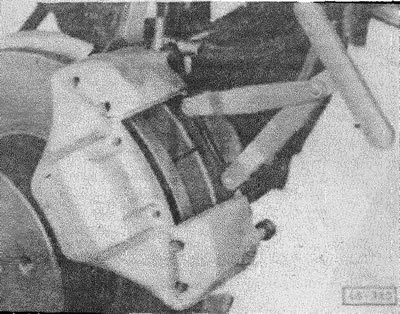

(46-380) вытащить тормозные накладки с помощью щипцов или отвертки.
Тормоза фирмы "Girling": вынуть шумопоглощающий лист, "Teves": вытащить фиксаторы поршня.
Установка
Вминание! Перед установкой накладок исследовать тормозной диск на наличие царапин. Диски с царапинами обточить или заменить.

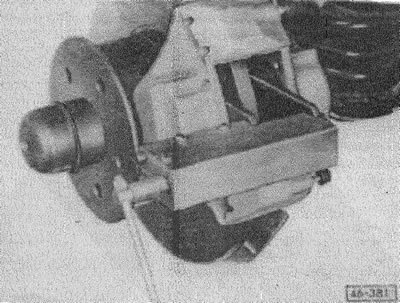

(46-381) вдавить поршни в цилиндры. Мастерские используют при этом специальное устройство. Поршни можно вдавить и с помощью стержня из твердого дерева. Обратить внимание на сохранность защитного колпака.
Внимание! При вдавливании поршней тормозная жидкость вытесняется из тормозных цилиндров в уравнительный резервуар. Наблюдать за уровнем жидкости в резервуаре, возможно отсосать ее сифоном.
Осторожно! Тормозная жидкость ядовита и разрушает лак. Не отсасывать жидкость ртом через шланг, хранить ее всегда в одной бутылке.
Очистить место размещения и направляющие поверхности накладок в тормозной подушке.

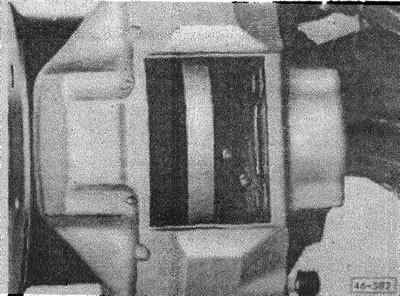

(46-382) в тормозах "Teves" положение поршня определяется фиксаторами, которые должны прилегать к поршню. Выступы фиксаторов вдаются в углубления поршня и смотрят к нижней направляющей поверхности в тормозной подушке.
(46-383) при необходимости установить поршень с помощью специальных щипцов. Если таких щипцов нет, то можно обойтись штоком из дерева твердых пород. Но, как правило, установка поршня не нужна.
Установить новые фиксаторы положения поршня.
В тормозах "Girling" установить новые шумопоглощающие листы. Стрелка на них должна показывать вверх.

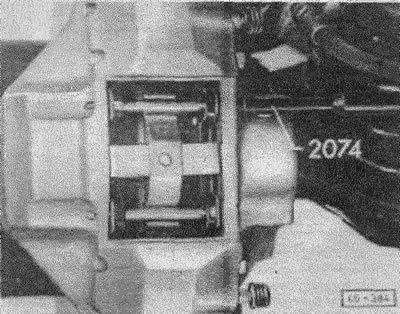

(46-384) установить тормозные накладки и новые крестообразные пружины или, соответственно, удерживающие пружины. Стопорные штифты вбить с помощью подходящих пробойника и молотка.
Тормоза "Girling": на стоянке несколько раз основательно прокачать ножной тормоз, чтобы тормозные накладки заняли свое рабочее положение.
Навесить колесо, опустить автомобиль, затянуть крестообразно болты колеса с моментом 180 нм.
Автомобили с полным приводом "синхро"
Внимание! Соблюдать указания по технике безопасности, приведенные в разделе "Автомобили с полным приводом".
Снятие
Снять переднее колесо.
Внимание! Рекомендуется применять только оригинальные тормозные накладки VW/AUDI. Обязательно заменять все передние прокладки одновременно, даже если только одна из них достигла границы износа.

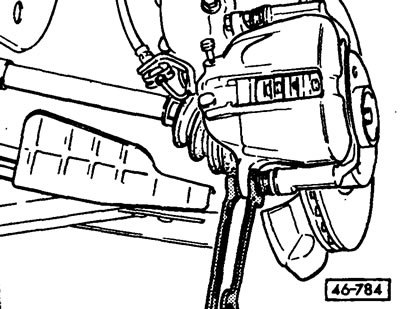

(46-784) открутить нижние крепежные болты кожуха тормозной подушки. При этом удерживать ключом направляющий палец.

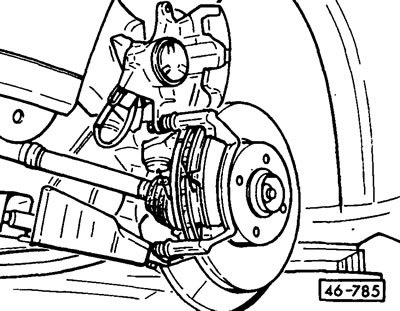

(46-785) открыть кожух вверх.
Вынуть тормозные накладки.
Установка
Внимание! При демонтированных тормозных накладках не нажимать на тормозную педаль, иначе поршень выдавится из корпуса.
Направляющие поверхности и место установки накладок очистить подходящей щеткой из мягкого металла, или протереть тряпкой, смоченной в спирте. Не применять растворители, содержащие минеральные масла или инструменты с острой кромкой.
Перед установкой накладок нужно путем ощупывания проверить тормозной диск на наличие царапин. Диски с царапинами можно отшлифовать в мастерской, если они имеют достаточную толщину. Тормозные диски нужно шлифовать всегда с обеих сторон и обращать внимание на достаточный резерв по их толщине.
Измерить толщину тормозного диска.
Проверить защитный колпак на наличие трещин. Поврежденный колпак немедленно заменить, т.к. проникающая грязь быстро приводит к негерметичности тормозной подушки. Тормозную подушку нужно для этого демонтировать и разобрать в условиях мастерской.
Проверить надежную установку листа теплоизоляции.

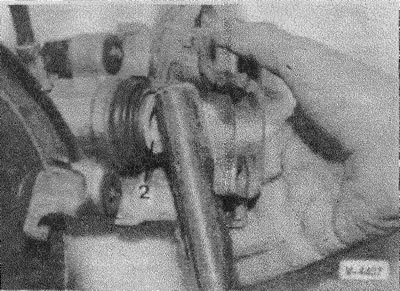

(4407) поршень 2 вдавить с помощью специального устройства это можно проделать и с помощью штока из твердого дерева (рукоятка молотка), только обратить внимание на то, чтобы не перекосить поршень и не повредить поверхности поршня и колпак.
Внимание! При вдавливании поршня тормозная жидкость выдавливается из тормозных цилиндров в уравнительный резервуар.
Внимание! При большом износе тормозных накладок проверить легкость хода поршня. Для этого ввести в тормозную подушку деревянную колодку и попросить помощника медленно нажимать на тормозную педаль. Поршень должен легко ходить туда-сюда. Для проверки другая тормозная подушка должна быть установлена. Обратить внимание на то, чтобы не выдавить поршень полностью. При поршне с тяжелым ходом отремонтировать тормозную подушку в мастерской.
Установить обе тормозные накладки. При этом нажимные пружины должны стоять равномерно вверх и параллельно к верхнему канту накладки.
Опустить кожух поршня и закрепить новым крепежным болтом с моментом 35 нм. При этом удерживать направляющий палец. Поврежденные палец и защитный колпак заменить.
Внимание! В каждом комплекте для ремонта тормозных накладок для каждой накладки имеется новый шестигранный болт. Они должны использоваться в каждом случае.
Прикрутить колесо. Опустить автомобиль и затянуть болты колеса крест-накрест с моментом 180 нм.
Внимание! На стоянке много раз сильно нажать на педаль тормоза до ощущения сильного сопротивления. При этом тормозные накладки центрируются и занимают правильное положение.
Проверить тормозную жидкость в уравнительном резервуаре, при необходимости дополнить до максимальной отметки.
