Необходимый специальный инструмент:
- Подходящая емкость для налива дистиллированной воды.
- Аккумуляторный денсиметр с пипеткой.
Необходимые расходные материалы:
При слишком низком уровне электролита: дистиллированная вода.
Осмотр аккумуляторной батареи
Осмотреть корпус аккумуляторной батареи на отсутствие повреждений. При поврежденном корпусе электролит может вытекать и повреждать расположенные рядом детали. Аккумуляторную батарею с поврежденным корпусом как можно быстрее заменить.
Проверка прочности крепления аккумуляторной батареи
Если аккумуляторная батарея слабо закреплена, то может произойти преждевременный выход ее из строя в результате тряски. Слабое крепление аккумуляторной батареи может стать причиной возгорания проводов или нарушений в работе электрооборудования. Кроме того, это уменьшает безопасность автомобиля при столкновениях.
Если у аккумуляторной батареи имеется крышка, сжать сзади крышки пластины и откинуть крышку вперед.
(Текст предоставил этот ресурс: «autoinstruction»)

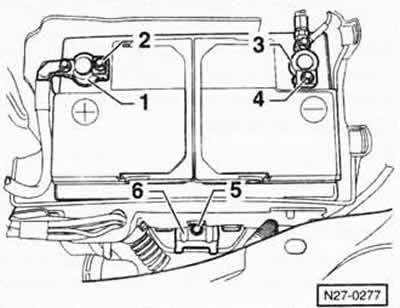

Сильно подвигать аккумуляторную батарею в разные стороны.
Если аккумуляторная батарея сидит слабо, болт крепления -5-удерживающей скобы -6- затянуть моментом 25 Нм.
Внимание: Если клемма у положительного полюса аккумуляторной батареи ослабла, то перед ее затяжкой во избежание короткого замыкания следует отсоединить от аккумуляторной батареи провод массы. После затяжки клеммы положительного провода снова подсоединить к батарее провод массы. Отсоединение провода массы от аккумуляторной батареи изложено здесь.
Подвигать клеммы -1- и -3- у полюсов аккумуляторной батареи в разные стороны и проверить прочность их крепления, при необходимости гайки крепления -2- и -4- подтянуть.
Если имеется, крышку аккумуляторной батареи откинуть обратно и зафиксировать.
Проверка/пополнение уровня электролита дистиллированной водой
Аккумуляторная батарея с индикатором состояния и заклеенными пробками элементов (серийная):

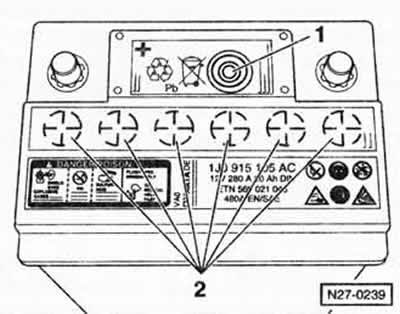

Внимание: Индикатор состояния -1- аккумуляторной батареи может находиться в разных позициях. Чтобы определить по индикатору уровень электролита, в зависимости от обстоятельств нужно открепить держатель предохранителей.
По индикатору состояния -1- можно определить уровень электролита и состояние заряда аккумуляторной батареи. Осветить индикатор с помощью карманного фонаря, при этом возможны 3 цветовых показания:
- зеленый цвет — аккумуляторная батарея имеет достаточный заряд
- черный цвет — аккумуляторная батарея не заряжена или заряжена слишком слабо
- бесцветный или желтый цвет — низкий уровень электролита, уровень обязательно пополнить дистиллированной водой.
Указание: при попадании под индикатор состояния пузырька воздуха цветовое показание может быть искажено. В этом случае перед проверкой легко постучать по корпусу аккумуляторной батареи каким-нибудь предметом, например, рукояткой отвертки.
Внимание: Если срок службы аккумуляторной батареи более пяти лет и цветовое показание индикатора состояния бесцветное, аккумуляторную батарею необходимо заменить на новую.
Указания по технике безопасности
Светить внутрь аккумуляторной батареи только карманным фонарем. Не освещать аккумуляторную батарею открытым огнем (зажигалкой, спичкой). Взрывоопасно!
Не находиться рядом с открытым корпусом аккумуляторной батареи с горящей сигаретой.
Наливание дистиллированной воды:
- Выключить зажигание.
- Снять с пробок элементов пленку.
- Вывернуть пробки -2- аккумуляторной батареи, например, с помощью инструмента HAZET 4650-3.

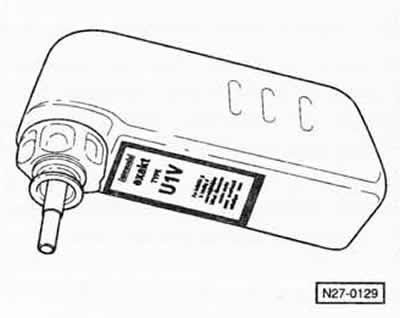

Примечание: на СТО для пополнения уровня электролита используют наполнительную емкость VAS 5045.
Конструкция штуцера наполнительной емкости VW/SEAT предотвращает переполнение элемента аккумуляторной батареи и вытекание электролита. При достижении максимального уровня электролита дальнейшее поступление дистиллированной воды автоматически прекращается.

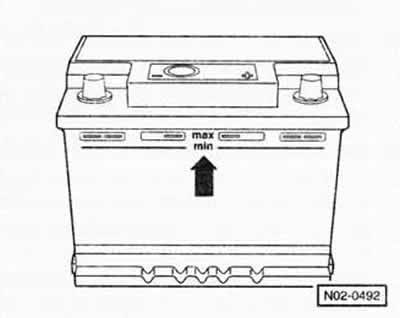

Если специальный инструмент отсутствует, долить дистиллированную воду до верхней метки МАХ -стрелка-.

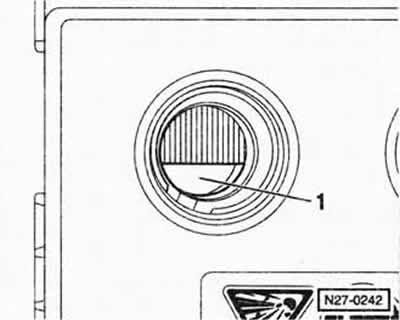

Если уровень электролита снаружи виден недостаточно хорошо, заливать дистиллированную воду до внутренней метки допустимого уровня (пластмассового выступа) -1 -
Пробки ввернуть и затянуть.
Внимание: Ни в коем случае не заливать дистиллированной воды слишком много, иначе электролит может вылиться и повредить расположенные рядом детали. При слишком высоком уровне излишек электролита следует отсосать с помощью денсиметра с пипеткой.
Аккумуляторная батарея с индикатором состояния и без пробок элементов

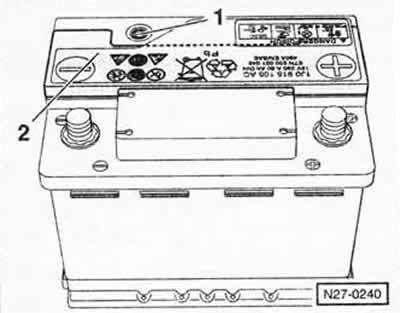

Внимание: У аккумуляторной батареи без пробок элементов заряд и уровень электролита проверяются таким же способом, как и у аккумуляторной батареи с пробками элементов. Прежде всего, при слишком низком уровне электролита, когда цветовое показание индикатора состояния -1- является желтым или бесцветным, аккумуляторную батарею необходимо заменить.
Указание: крышка -2- устанавливается после заполнения аккумуляторной батареи в заводских условиях. Крышку ни в коем случае не снимать, иначе аккумуляторная батарея придет в негодность.
Аккумуляторная батарея без индикатора состояния:
Проверка/пополнение уровня электролита дистиллированной водой
Уровень электролита проверить снаружи через прозрачный пластмассовый корпус, см. рисунок N02-0492. Если уровень электролита в каком-либо элементе опустился ниже метки MIN, пополнить уровень дистиллированной водой.
Предупреждение: Если уровень электролита снаружи виден недостаточно хорошо, вывернуть пробки и заглянуть в элементы, см. рисунок N27-0242. Не освещать аккумуляторную батарею открытым огнем. Взрывоопасно! Пользоваться карманным фонарем.
Наливание дистиллированной воды:
- Выключить зажигание.
- Снять с пробок элементов пленку.
- Наливать дистиллированную воду отдельно в каждый элемент до метки МАХ или до внутренней метки допустимого уровня (пластмассового выступа) -1-, см. рисунок N27-0242.
- Пробки ввернуть и затянуть.
Внимание: Ни в коем случае не заливать дистиллированной воды слишком много, иначе электролит может вылиться и повредить расположенные рядом детали. При слишком высоком уровне излишек электролита следует отсосать с помощью денсиметра с пипеткой.
