Необходимые детали на замену:
- Сменный фильтрующий элемент.
Бензиновый двигатель с рабочим объемом 1,2-/1,4 л мощностью 47/55/63/74 кВт (64/75/86/100 л.с.), AUA/AUB/AXU/AZQ/ BBY/BBZ
Снятие
- Крышку двигателя в четырех углах потянуть вверх и открепить.
- Отсоединить шланг системы вентиляции двигателя и снять крышку двигателя вместе с воздушным фильтром.
[Текст предоставил этот ресурс: autoinstruction.ru]
- Вывернуть винты -стрелки- и снять корпус воздушного фильтра с крышки двигателя.

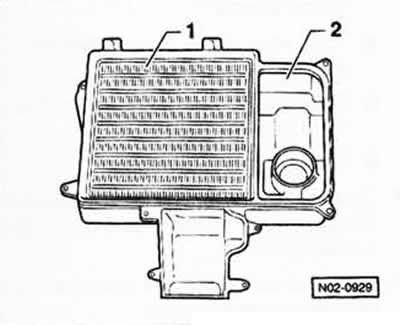

- Вынуть сменный фильтрующий элемент -1-.
- Корпус -2- воздушного фильтра протереть чистой тряпкой.
Установка
- Вставить в корпус воздушного фильтра новый фильтрующий элемент.
- Корпус фильтра приставить к крышке двигателя и от руки затянуть винты крепления (3 Нм).
- Приставить крышку двигателя, подсоединить шланг системы вентиляции двигателя и крышку двигателя закрепить.
Бензиновый двигатель с рабочим объемом 1,2 л мощностью 40 кВт (55 л.с.), AWY
Снятие
- Крышку двигателя в четырех углах потянуть вверх и открепить.
- Отсоединить шланг системы вентиляции двигателя и снять крышку двигателя вместе с воздушным фильтром.
- Вывернуть винты -стрелки- и снять корпус воздушного фильтра с крышки двигателя.
- Вынуть сменный фильтрующий элемент -1-.
- Корпус -2- воздушного фильтра протереть чистой тряпкой.
Установка
- Вставить в корпус воздушного фильтра новый фильтрующий элемент.
- Корпус фильтра приставить к крышке двигателя и от руки затянуть винты крепления (3 Нм).
- Приставить крышку двигателя, подсоединить шланг системы вентиляции двигателя и крышку двигателя закрепить.
Дизельный двигатель
Снятие
- Вывернуть винты -стрелки- и снять крышку фильтра движением вверх.
- Вынуть сменный фильтрующий элемент.
- Корпус воздушного фильтра протереть чистой тряпкой.
Установка
- Установить в корпус фильтра новый сменный фильтрующий элемент.
- Приставить крышку корпуса фильтра и затянуть винты крепления.
