Снятие
Снять центральную консоль.
Ручной тормоз отпустить.

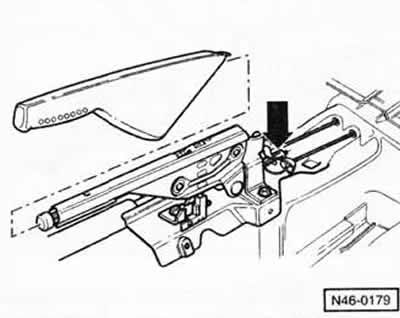

Регулировочную гайку -стрелка-отпустить настолько, чтобы трос ручного тормоза можно было отцепить от уравнительной скобы.
Указание по технике безопасности
При подъеме автомобиля существует опасность несчастного случая! Необходимо предварительно прочитать раздел «Подъем автомобиля».
Пометить стрелкой направление вращения шин. Отпустить колесные болты. Автомобиль сзади поднять на козлы и снять колеса.
Внимание: Неукоснительно выполнять указания, приведенные в главе «Снятие и установка колеса».

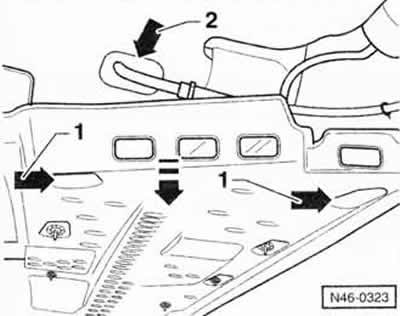

Отвернуть гайки с защелками -1- и защиту днища кузова опустить вниз настолько, чтобы направляющая трубка -2- для троса ручного тормоза была видна.

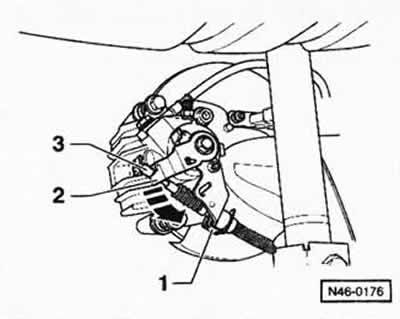

Автомобиль с задними дисковыми тормозами: стопорную скобу -1- с помощью отвертки отжать и снять движением вниз. Рычаг тормоза -2- нажать в направлении стрелки и отцепить трос -3- ручного тормоза.
Автомобиль с задними барабанными тормозами: снять тормозной барабан и отцепить у тормозной колодки трос ручного тормоза.

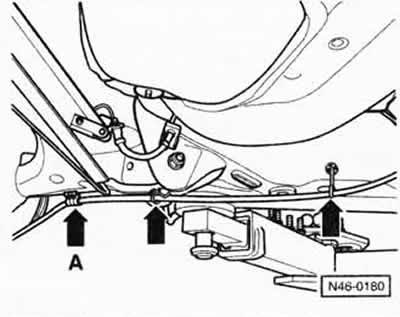

Открепить трос ручного тормоза от держателя -А- на балке заднего моста и вынуть из держателей.
[Текст предоставил этот ресурс: autoinstruction.ru]

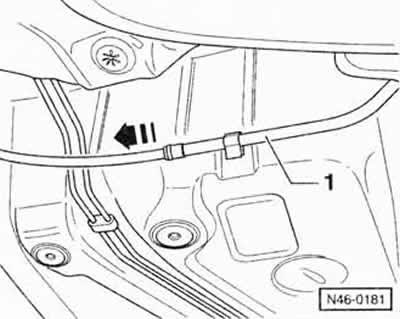

В направлении стрелки вытащить трос ручного тормоза из направляющей трубки -1-
Установка
Завести трос ручного тормоза в направляющую трубку.

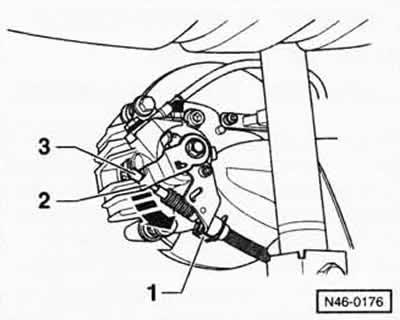

Автомобиль с задними дисковыми тормозами: рычаг тормоза -2- нажать в направлении стрелки и прицепить трос -3- ручного тормоза. Стопорную скобу -1- для фиксации троса ручного тормоза вставить в противоопору.
Автомобиль с задними барабанными тормозами: прицепить у тормозной колодки трос ручного тормоза и установить тормозной барабан.

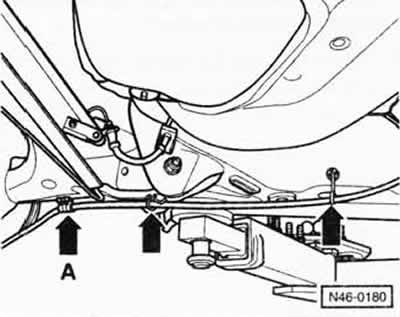

Закрепить трос ручного тормоза в держателе -А- на балке заднего моста. Стопорное кольцо на тросе ручного тормоза должно при этом располагаться по центру держателя.
Прицепить трос ручного тормоза к держателям -стрелки-.
Закрепить защиту днища кузова.
Отрегулировать ручной тормоз, см. соответствующую главу.
Обеспечить прежнее направление вращения шин, привернуть колеса болтами, автомобиль опустить и лишь после этого затянуть колесные болты перекрестным способом моментом 120 Нм.
Внимание: Неукоснительно выполнять указания, приведенные в главе «Снятие и установка колеса».
Установить центральную консоль.
