Зеркало с электроприводом
С помощью пластмассового клина отпустить у рамы двери верхний край треугольной накладки -3- и движением вверх вытащить ее из нижних держателей. 1 — корпус зеркала, 5 — изолирующая прокладка, 6 — стекло зеркала.
Разъединить штекерный разъем -4-
Вывернуть винт -2- и с наружной стороны двери снять зеркало вместе с кронштейном.
При установке крепление зеркала затянуть моментом 10 Нм.
Зеркало с ручным приводом

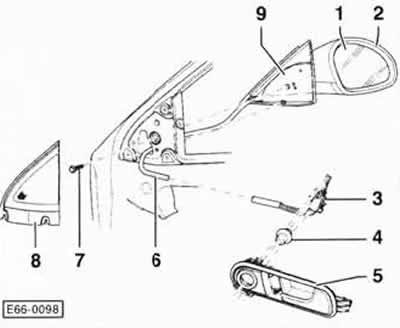

С помощью пластмассового клина отпустить у рамы двери верхний край треугольной накладки -8- и движением вверх вытащить ее из нижних держателей. 1 — стекло зеркала, 2 — корпус зеркала.
Отпустить из держателя у внутренней ручки двери -5- регулировочный механизм -3- и вместе с тягой -6- снять его с облицовки двери. 4 — регулировочная ручка.
Вывернуть винт -7- и снять зеркало вместе с кронштейном -9-При этом тягу -6- вместе с регулировочным механизмом -3- вытащить из двери.
При установке крепление зеркала затянуть моментом 10 Нм.
Корпус зеркала
Снять стекло зеркала, см. соответствующую главу для POLO.
Тыльную сторону зеркала откинуть внутрь, корпус зеркала потянуть назад -стрелка- и открепить от кронштейна.
При установке поставить корпус зеркала на кронштейн и зафиксировать.
