Примечание: снятие и установка у автомобиля IBIZA выполняются, в принципе,аналогичным способом.
Замок двери, стеклоподъемник и громкоговоритель закреплены на держателе механизмов двери. Стеклоподъемник и держатель механизмов двери могут заменяться только вместе.
Держатель механизмов двери может сниматься только когда оконное стекло двери отпущено из струбцин стеклоподъемника. Для этого оконное стекло необходимо опустить на высоту монтажных отверстий в держателе механизмов двери и отпустить струбцины.
Снятие
Снять облицовку двери, см. соответствующую главу выше.
Снять цилиндр замка, см. соответствующую главу выше.
Открепить от ручки двери зажим, см. соответствующую главу выше.
Отжать заглушки -1-.
Опустить оконное стекло до положения, при котором болты его крепления -2- окажутся доступны через монтажные отверстия.
Внимание: Если оконное стекло не опускается, например, по причине неисправности электрического стеклоподъемника, следует отвернуть крепление электродвигателя стеклоподъемника и опустить стекло вниз нажатием руки.
Отпустить болты -2- и разжать струбцины стеклоподъемника.
Поднять оконное стекло двери вверх и надежно зафиксировать, например, с помощью клейкой ленты или пластмассового клина.
Указание: для снятия оконного стекла двери нужно отжать уплотнение шахты оконного стекла и наклонить оконное стекло из рамы двери вперед.
При выключенном зажигании отсоединить от аккумуляторной батареи провод массы (-).
Внимание: Выполняйте указания, приведенные в главе «Снятие и установка аккумуляторной батареи».
Разъединить все штекерные разъемы в двери.

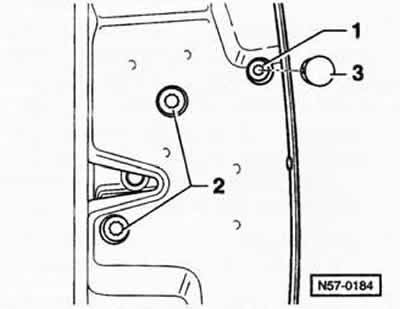

Вывернуть болты -2-. 1 — стопорный болт для замка двери, 3 — заглушка.

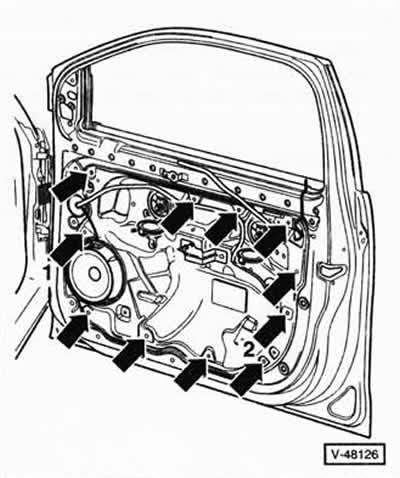

Вывернуть болты -стрелки-, -1-, -2-. Снять вверху держатель механизмов с двери, приподнять его и, наклоняя в сторону шарнира двери, вынуть из двери.
Держатель механизмов развернуть и разъединить штекерный разъем замка двери.
Открепить с задней стороны держателя механизмов двери зажимы электрических проводов.
Установка
Навесить на рычаг замка двери пружину, см. рисунок V-4863 к главе «Снятие и установка замка двери».
Вставить держатель механизмов в дверь. Болты крепления затянуть моментом 8 Нм. При этом сначала затянуть болты -1- и -2-. Остальные болты затягивать в произвольной последовательности, см.рисунок V-48126.
Болты крепления замка двери затянуть моментом 20 Нм.
Отрегулировать оконное стекло двери. Для этого струбцины отпустить, задвинуть оконное стекло вниз между губками струбцин и вжать его в заднюю направляющую окна. В этом положении болты струбцин затянуть моментом 10 Нм, см. рисунок N57-0403.
Дальнейшая установка выполняется в обратной последовательности.
При выключенном зажигании подсоединить к аккумуляторной батарее провод массы (-).
Внимание: Выполняйте указания, приведенные в главе «Снятие и установка аккумуляторной батареи».
Если имеются, активировать электропривод электрических стеклоподъемников, см. главу «Снятие и установка аккумуляторной батареи».
Проверить работу стеклоподъемников, а также — при открытой двери — работу механизма ее запирания.
