POLO
Снятие
При выключенном зажигании отсоединить от аккумуляторной батареи провод массы (-).
Внимание: Выполняйте указания, приведенные в главе «Снятие и установка аккумуляторной батареи».
Снять облицовку задней двери, см. соответствующую главу далее.
Разъединить штекерные разъемы систем обогрева и очистки заднего оконного стекла, а также дополнительного сигнала торможения и системы центрального запирания. Отсоединить шланг омывающей жидкости от форсунки омывателя заднего оконного стекла.
Указание: для облегчения последующего монтажа привязать к концам проводов шнур, который после вытаскивания проводов должен остаться в задней двери.
Для облегчения последующей сборки пометить фломастером монтажное положение шарниров -13- по отношению к задней двери, см. рисунок N55-0268.
С каждой стороны двери отпустить, но не выворачивать, 2 болта -12- крепления шарнира, см. рисунок N55-0268.
Указание по технике безопасности
Прежде чем отпускать пружинно-газовый упор, попросите помощника обязательно поддержать дверь. В противном случае дверь упадет вниз, т.к. один упор удержать ее не сможет.

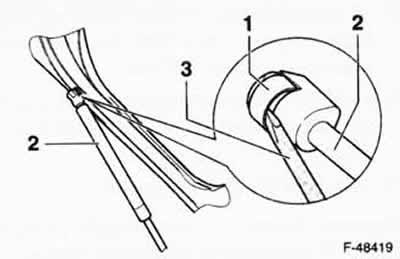

С помощью небольшой отвертки -3- немного отжать стопорную скобу -1- и снять пружинно-газовый упор -2- с верхней сферической цапфы. Второй пружинно-газовый упор снять таким же способом.
Вывернуть болты -12- и вместе с помощником заднюю дверь -1- снять и осторожно положить в стороне, см. рисунок N55-0268.
Установка
Вместе с помощником приставить заднюю дверь к шарнирам. Бывшую в употреблении заднюю дверь выровнять по нанесенным перед снятием меткам.
Завернуть от руки слева и справа болты -12-. см. рисунок N55-0268.
Надеть пружинно-газовый упор на сферическую цапфу и закрепить. Второй пружинно-газовый упор установить таким же способом.
Проверить зазоры в стыках задней двери. Задняя дверь отрегулирована правильно, если в закрытом положении зазор со всех сторон равномерный, и она не выступает слишком далеко внутрь или наружу, а ее контуры совпадают с прилегающими деталями.
Предписанные значения зазоров в стыках/POLO:
- Задняя дверь — задние боковые части кузова/ крыша 4,5+1,0 мм
- Задняя дверь — задний фонарь 3,0+1,0 мм
- Задняя дверь — кожух бампера 4,0+1,0 мм
Если предписанные значения не соблюдаются, отвернуть крепление запирающей скобы -7- и перемещением задней двери влево и вправо выровнять ее. При необходимости отпустить гайки -11- у кузова, см. рисунок N55-0268.
После выравнивания болты крепления шарниров затянуть моментом 10 Нм, а гайки — моментом 24 Нм.
Крепление запирающей скобы затянуть моментом 22 Нм.
Шланг омывающей жидкости, а также электрические провода втянуть с помощью шнура, а в новой двери соответственно проложить.
Установить облицовку задней двери, см. соответствующую главу далее.
Подсоединить к аккумуляторной батарее провод массы (-).
Внимание: Выполняйте указания, приведенные в главе «Снятие и установка аккумуляторной батареи».
Регулировка
Внимание: При регулировке автомобиль должен стоять на колесах.
Открыть заднюю дверь, с помощью кольцевого ключа на 24 мм повернуть регулировочный буфер на 90° против часовой стрелки -стрелка- и вынуть его из профилированного отверстия.
Ключом с наружным шестигранником на 3 мм отпустить стопорный болт настолько, чтобы можно было вынуть движок фиксатора. 1 — резиновый колпачок.
Вынуть движок фиксатора из корпуса и отрегулировать на размер а = 12,5 мм.
Примечание: у нового буфера расстояние 12,5 мм предварительно уже выставлено.
Регулировочный буфер вставить, повернуть на 90° по часовой стрелке и тем самым зафиксировать в профилированном отверстии.
С левой и правой стороны, над задним фонарем, вывернуть из глухой гайки-заклепки -2- колпачок -1-.
Заднюю дверь закрыть, но замком не запирать.
Установить зазор в стыке между задней дверью и боковой частью кузова равным 4,5 мм.
На СТО для этого применяется регулировочный калибр для зазоров VW-3371.
Заднюю дверь снова открыть.
Примечание: задняя дверь теперь отрегулирована с предварительным натягом примерно в 3 мм.
С левой и правой стороны, над задним фонарем, ввернуть колпачок в глухую гайку-заклепку.
Ключом с наружным шестигранником ввернуть стопорный болт -1- на расстояние не более чем а = 25 мм.
Заднюю дверь закрыть и проверить правильность зазоров в стыках.
Только IBIZA
Снятие и установка задней двери, а также ее регулировка для модели IBIZA выполняются, в принципе, так же, как и для POLO.
Задняя дверь крепится к каждому шарниру двумя гайками. Момент затяжки гаек при установке составляет 22 Нм.
Предписанные значения зазоров в стыках/IBIZA:
- Задняя дверь — задние боковые части кузова от 3 до 4 мм
- Задняя дверь — кожух бампера 3,5 мм
Только крышка багажного отсека POLO модели Limousine
Предписанные значения зазоров в стыках/POLO модели Limousine:
- Крышка багажного отсека — задние боковые части кузова 3,0+1 мм
- Крышка багажного отсека — кожух бампера 4,5+1 мм
Ввернуть стопорный болт -1- на расстояние не более чем а = 16 мм, см. рисунок N55-0212.
