Функциональная проверка датчика кислорода
1. Присоедините считыватель кодов неисправностей V.A.G 1551 (V.A.G 1552) и наберите «01» «Электроника двигателя». Двигатель должен работать на холостом ходу. На дисплее должна отобразиться следующая информация:
2. Нажмите «08» для выбора функции «Чтение блока измеренных значений» и подтвердите нажатием кнопки «Q». На дисплее должна отобразиться следующая информация:
3. Выберите желаемую группу. Нажмите «00» для выбора «Группа дисплея» и подтвердите нажатием кнопки «Q». На дисплее должна отобразиться следующая информация:
4. Запишите данные в поле 1 (температура охлаждающей жидкости). Спецификационное значение: макс. 22 (что соответствует как минимум 85°С). Если необходимо, прогрейте двигатель до нужной температуры.
5. Запишите данные в поле 5 (коэффициент лямбда). Спецификационное значение: между 106-150.

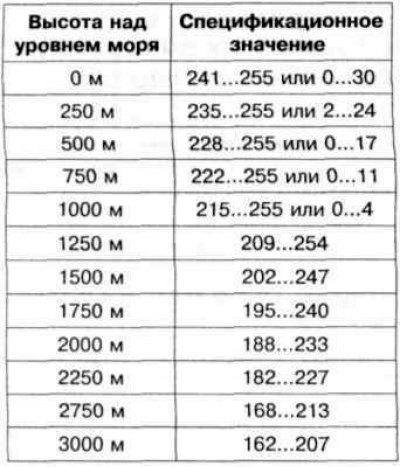

6. Запишите данные в поле 6 (коррекция высоты над уровнем моря).
7. Если требуемое значение достигается, нажмите «→». Нажмите «06» для выбора функции «Завершение вывода» и подтвердите нажатием кнопки «Q».
8. Если требуемое значение не достигается, проверьте:
- нагреватель датчика кислорода;
- систему забора воздуха;
- свечи зажигания и высоковольтные провода;
- электромагнитный клапан активированного угольного фильтра;
- отсутствие на датчике кислорода нагара. Если необходимо, замените датчик.
Проверка проводки датчика кислорода
9. Выключите зажигание.

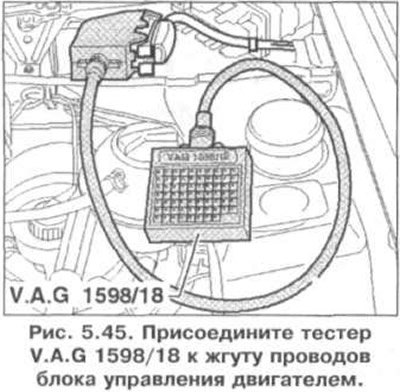

10. Присоедините тестер V.A.G 1598/18 к жгуту проводов блока управления двигателем (рис. 5.45).
(Оригинал опубликован на веб-сайте www.autoinstruction.ru)

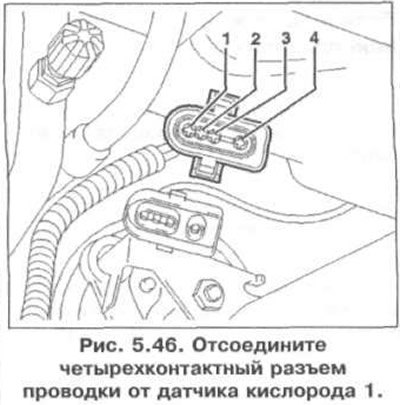

11. Отсоедините четырехконтактный разъем проводки от датчика кислорода 1 (рис. 5.46).
12. Проверьте провода между тестером и четырехконтактным разъемом проводки блока управления на обрыв цепи: контакт 3 и гнездо 15, контакт 4 и гнездо 38. Сопротивление провода: макс. 1.5 Ом.
13. Дополнительно проверьте провода на закорачивание один на другой, на «массу» автомобиля и на положительный полюс батареи. Спецификационное сопротивление: ∞ Ом.
14. Если спецификационное сопротивление не достигнуто, проверьте проводку в соответствии с электросхемой.
