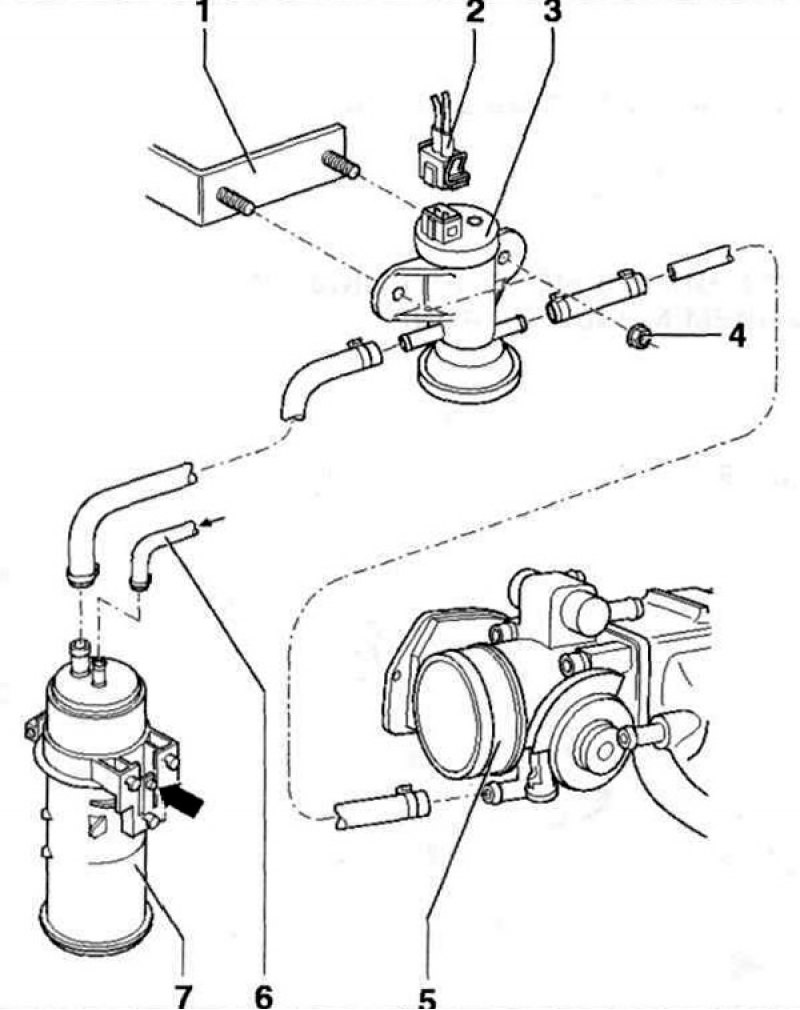

Рис. 5.41. Система улавливания паров бензина с угольным фильтром двигателя AFT: 1 - Кронштейн; 2 - Разъем проводки; 3 - Электромагнитный клапан; 4 - Гайка; 5 - Корпус дроссельной заслонки; 6 - Вентиляционная трубка.

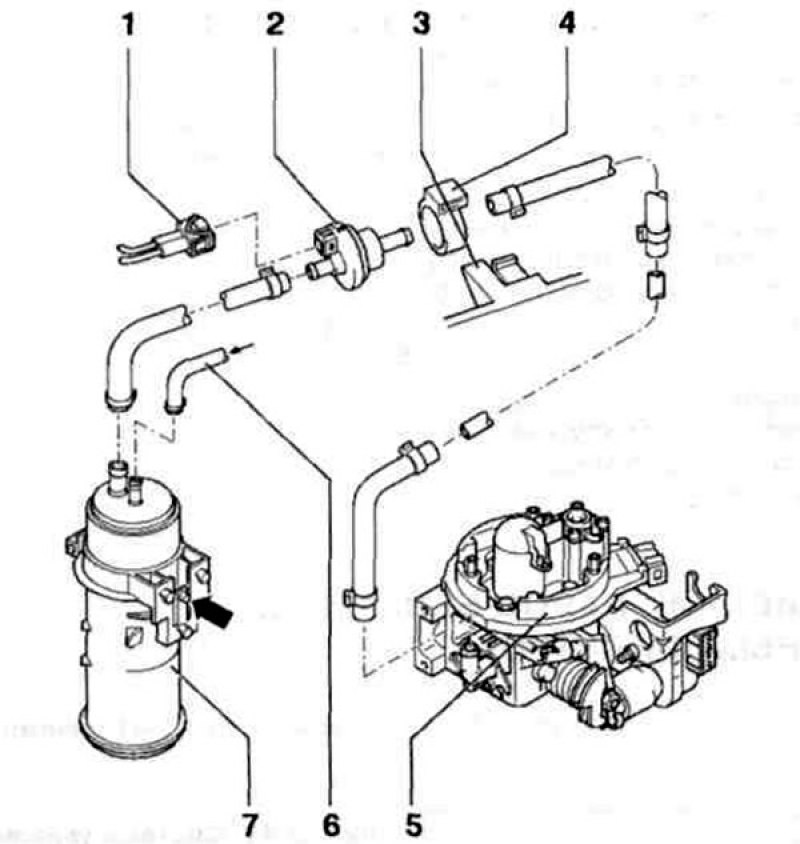

Рис. 5.42. Система улавливания паров бензина с угольным фильтром двигателей 1F, ADZ: 1 - Разъем проводки; 2 - Электромагнитный клапан; 3 - Кронштейн, 4 - Стопорное кольцо; 5 - Корпус дроссельной заслонки; 6 - Вентиляционная трубка; 7 - Активный угольный фильтр.
