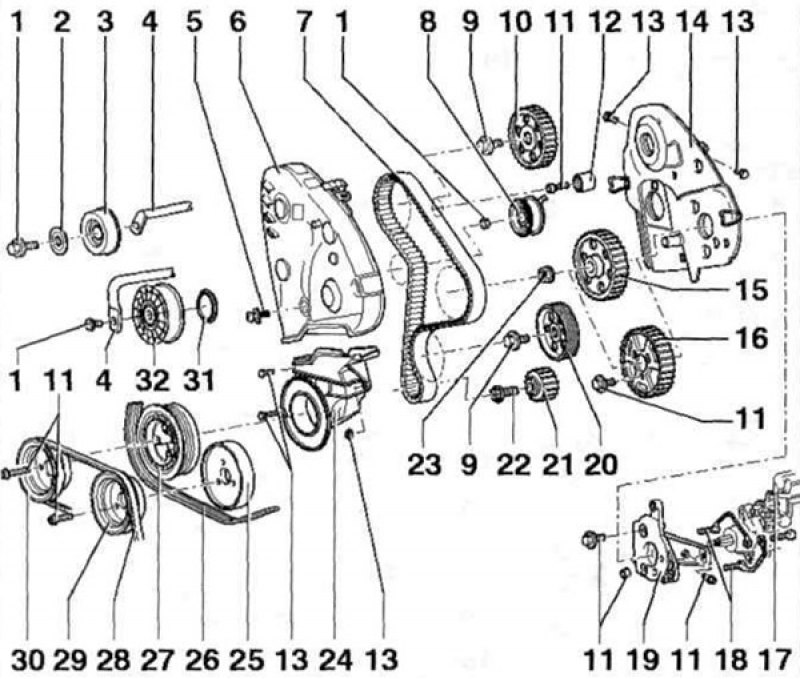

Рис. 6.2 а. Элементы двигателей: 1, 9, 11, 13, 22 - Болты; 2 - Шайба; 3, 8, 32 - Натяжные ролики; 4 - Натяжной рычаг; 5 - Фиксатор; 6 - Верхняя часть кожуха ремня ГРМ; 7 - Зубчатый ремень ГРМ; 12 - Промежуточный ролик; 14 - Задний кожух ремня ГРМ; 15 - Шкив ТВНД (двигатели AEY, AFN, АНВ, AHU, AKW, ALE); 16 - Шкив ТВНД (двигатели 1Y); 17 - ТВНД; 18 - Кронштейн (двигатели AEY, AFN, АНВ, AHU, AKW, ALE); 19 - Консоль; 20 - Шкив промежуточного вала; 21 - Зубчатый шкив коленчатого вала; 23 - Гайка; 24 - Нижняя часть кожуха ремня ГРМ; 25 - Шкив насоса системы охлаждения (версии с ребристым ремнем); 26 - Ребристый ремень; 27 - Шкив коленчатого вала/демпфер; 28 - Поликлиновой ремень; 29 - Шкив насоса системы охлаждения (версии с поликлиновым ремнем); 30 - Шкив; 31 - Пильник.

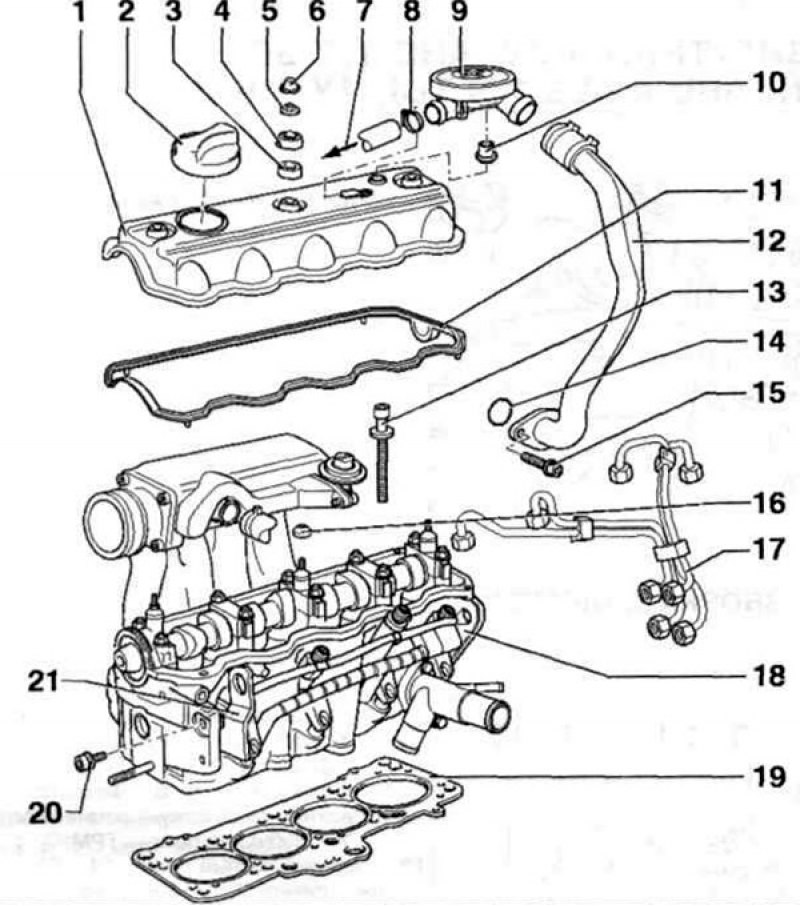

Рис. 6.2 б. Элементы двигателей: 1 - Крышка головки блока цилиндров; 2 - Крышка маслозаливной горловины; 3 - Верхняя уплотнительная шайба; 4 - Шайба; 5 - Гайка; 6 - Крышка; 7 - К системе вентиляции картера; 8 - Хомут; 9 - Клапан регулировки давления; 10 - Втулка; 11 - Прокладка крышки головки блока цилиндров; 12 - Трубка вентиляции картера; 13, 15, 20 - Болты; 14 - Уплотнительное кольцо; 16 - Нижний конусный уплотнитель; 17 - Топливопроводы высокого давления; 18 - Головка блока цилиндров; 19 - Прокладка головки блока цилиндров; 21 - Подъемная проушина.
Рис. 6.2 в. Элементы двигателей: 1 - Блок цилиндров; 2, 11, 22 - Уплотнительные кольца; 3, 6, 9, 12, 16, 20, 27 - Болты; 4 - Вакуумный насос; 5 - Хомут; 7 - Переходник; 8 - Прокладка; 10 - К турбокомпрессору (двигатели AFN, AHU, ALE); 13 - Кронштейн масляного фильтра; 14 - Масляный радиатор; 15 - Масляный фильтр; 17 - Датчик частоты вращения коленчатого вала (только на двигателях AEY, AFN, АНВ, AHU, AKW, ALE); 18 - Гайка; 19, 23 - Кронштейн; 21 - Натяжной элемент; 24 - Натяжной рычаг; 25 - Насос системы охлаждения; 26 - Поддон; 28 - Кронштейн насоса усилителя рулевого управления; 29 - Прокладка; 30 - Шпонка.
