Снятие
1. Перед снятием рычага стеклоочистителя убедитесь, что электродвигатель находится в крайнем положении. Только в таком положении разрешается снимать и устанавливать рычаг стеклоочистителя.
2. Снимите крышки (стрелки) с помощью отвертки (рис. 12.11).

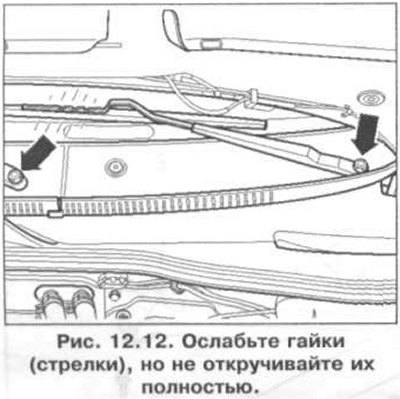

3. Ослабьте гайки (стрелки), но не откручивайте их полностью (рис. 12.12).
4. Переместите рычаги так, чтобы они освободились.
5. Открутите гайки и снимите рычаги.
6. Выкрутите пластиковые винты (стрелки) и снимите обе части решетки (рис. 12.13).

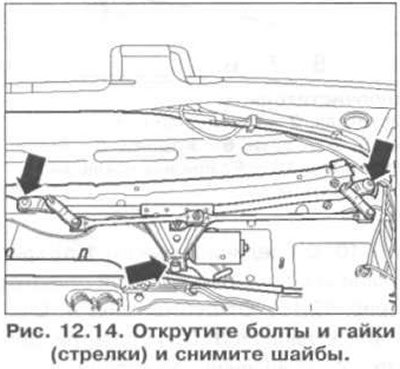

7. Открутите болты и гайки (стрелки) и снимите шайбы (рис. 12.14).
8. Отсоедините разъем проводки от электродвигателя стеклоочистителя.
9. Снимите раму стеклоочистителя в сборе.

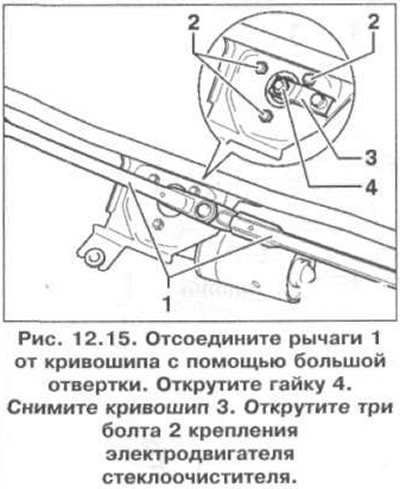

10. Отсоедините рычаги 1 от кривошипа с помощью большой отвертки (рис. 12.15). Открутите гайку 4. Снимите кривошип 3. Открутите три болта 2 крепления электродвигателя стеклоочистителя.
Установка
11. Установите электродвигатель в крайнее положение, присоединив для этого разъем проводки.
12. Отсоедините разъем проводки снова и затяните болты 2 крепления электродвигателя (рис. 12.15). Момент затяжки: 5 Нм.

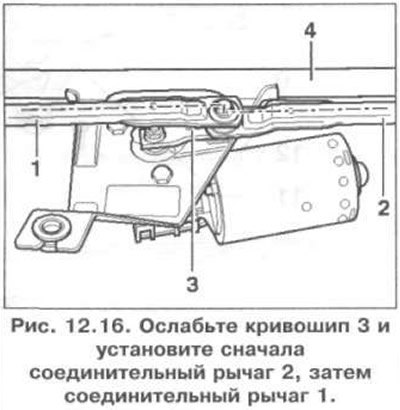

13. Ослабьте кривошип 3 и установите сначала соединительный рычаг 2, затем соединительный рычаг 1 (рис. 12.16). Установите рычаги 1 и 2 в одну линию и затяните гайку 3 кривошипа.
14. Далее установка проводится в порядке, обратном снятию.
15. Отрегулируйте положение рычагов стеклоочистителя (рис. 12.17).
