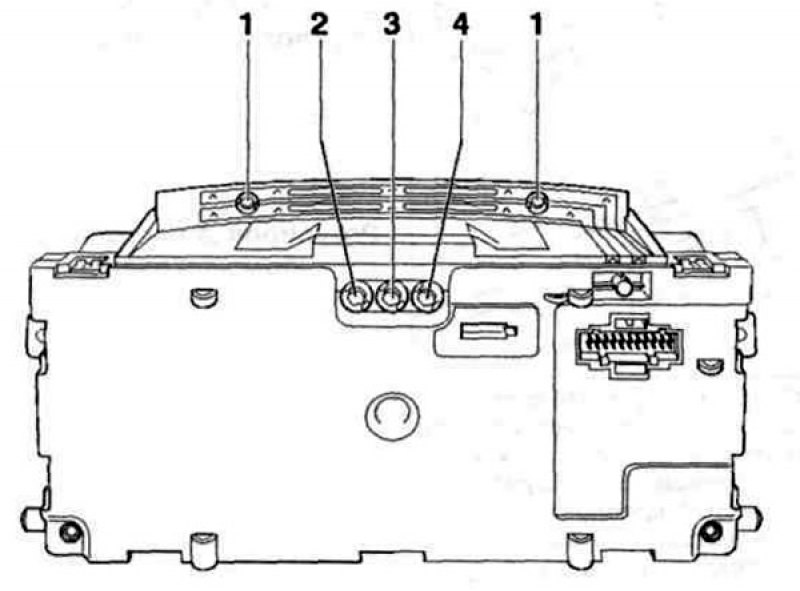

Рис. 12.8 а. Расположение лампочек в щитке приборов (VDO): 1 - Лампочка с патроном (для подсветки щитка приборов. 12 В/1.2 Вт); 2 - Лампочка с патроном (правый указатель поворота, 12 В/1.1 Вт); 3 - Индикаторная лампочка дальнего света фар (12 В/1.1 Вт); 4 - Лампочка с патроном (левый указатель поворота, 12 В/1.1 Вт).

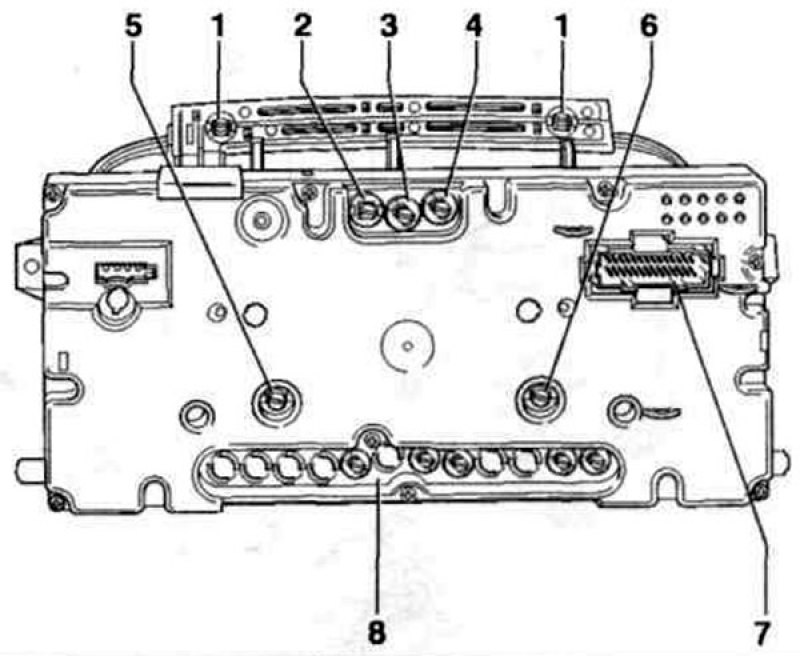

Рис. 12.8 б. Расположение лампочек в щитке приборов (MOTOMETER): 1 - Лампочка с патроном (для подсветки щитка приборов, 12 В/1.2 Вт); 2 - Лампочка с патроном (правый указатель поворота, 12 В/1.1 Вт); 3 - Индикаторная лампочка дальнего света фар (12 В/1.1 Вт); 4 - Лампочка с патроном (левый указатель поворота, 12 В/1.1 Вт); 5 - Лампочка с патроном (для подсветки цифровых часов, 12 В/1.1 Вт); 6 - Лампочка с патроном (для подсветки одометра, 12 В/1.1 Вт); 7 - Разъем проводки щитка приборов; 8 - Лампочка с патроном (сигнальные лампочки оборудования автомобиля, 12 В/1.1 Вт).
