Рис. 12.61. Расположение элементов системы кондиционирования: 1 - Клапан разрежения и нагнетания (контур низкого давления); 2 - Расширительный клапан; 3 - Пылевой и пыльцевой фильтр; 4 - Датчик температуры; 5 - К отопителю; 6 - Крышка водоотражателя; 7 - Датчик температуры охлаждающей жидкости для выключателя кондиционера; 8 - Блок управления вентилятором радиатора; 9 - Конденсатор; 10 - Перепускной клапан; 11 - Электромагнитная муфта (Sanden); 12 - Датчик высокого давления; 13 - Бачок кондиционера с осушителем; 14 - Клапан разрежения и нагнетания (контур высокого давления); 15 - Клапан слива конденсата.
Снятие и установка клапана слива конденсата

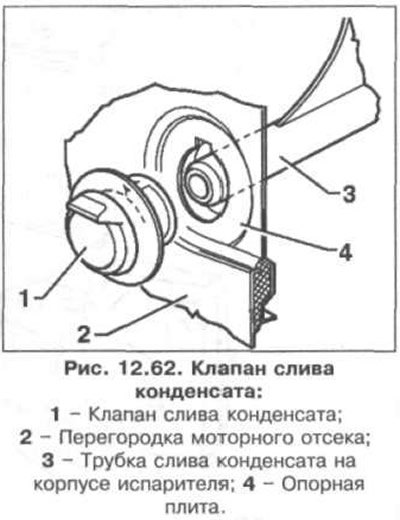

Клапан слива конденсата показан на рис. 12.62.
Датчик высокого давления

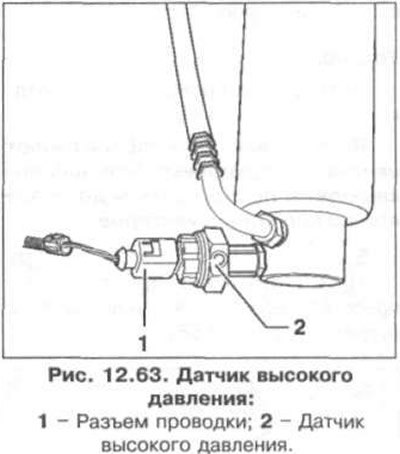

Датчик высокого давления показан на рис. 12.63.
Датчик температуры

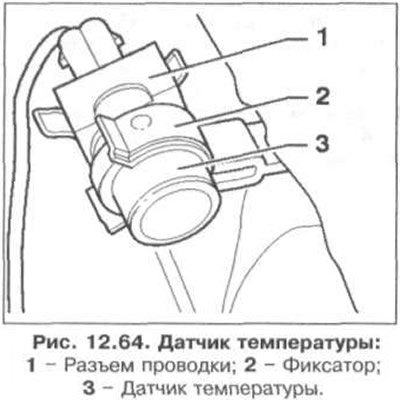

Датчик температуры показан на рис. 12.64.
