Снятие
1. Снимите крышку в пространстве 1 (рис. 12.51).
2. Снимите декоративную панель с регуляторов (стрелки) (рис. 12.52).
3. Открутите винты (стрелки) (рис. 12.53).
4. Снимите кожух под рулевым колесом.
5. Снимите центральную консоль.
6. Отсоедините тросы управления от регуляторов (стрелки) (рис. 12.54). Отсоедините разъемы проводки 1 и 2.
7. После снятия регуляторов проверьте работу тросов управления. Для этого переместите проушины в направлении стрелок (рис. 12.55).
8. Замените поврежденные или изношенные тросы.
Установка
9. Установка проводится в порядке. обратном снятию.
Внимание! Втулки тросов имеют цветовую маркировку. Все заслонки должны перемещаться до упора при вращении регуляторов.

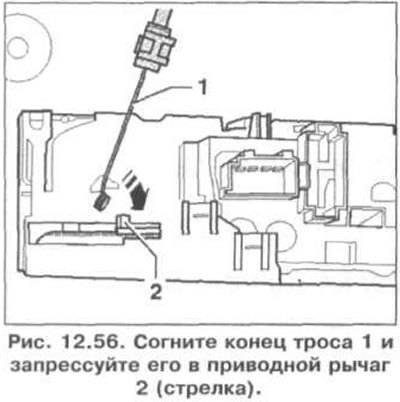

10. Согните конец троса 1 и запрессуйте его в приводной рычаг 2 (стрелка) (рис. 12.56).
11. Запрессуйте трос 1 в блокировочное устройство 2 (рис. 12.57).
Трос заслонки подачи воздуха к пространству для ног/размораживания: левостороннее рулевое управление - зеленый, правостороннее рулевое управление - черный.
Трос привода центральной заслонки: левостороннее рулевое управление - желтый, правостороннее рулевое управление - коричневый.
Трос температурного регулятора - красный, левостороннее рулевое управление - бежевый, правостороннее рулевое управление - белый.
