Указатель уровня топлива, уровня и температуры о. ж. (с 08.1997 г. выпуска) (
Volkswagen Polo 3
«6N»
)
Главная
Фольксваген
Поло
6N (1994-2003)
Электрооборудование
Электрические схемы
Указатель уровня топлива, уровня и …
0

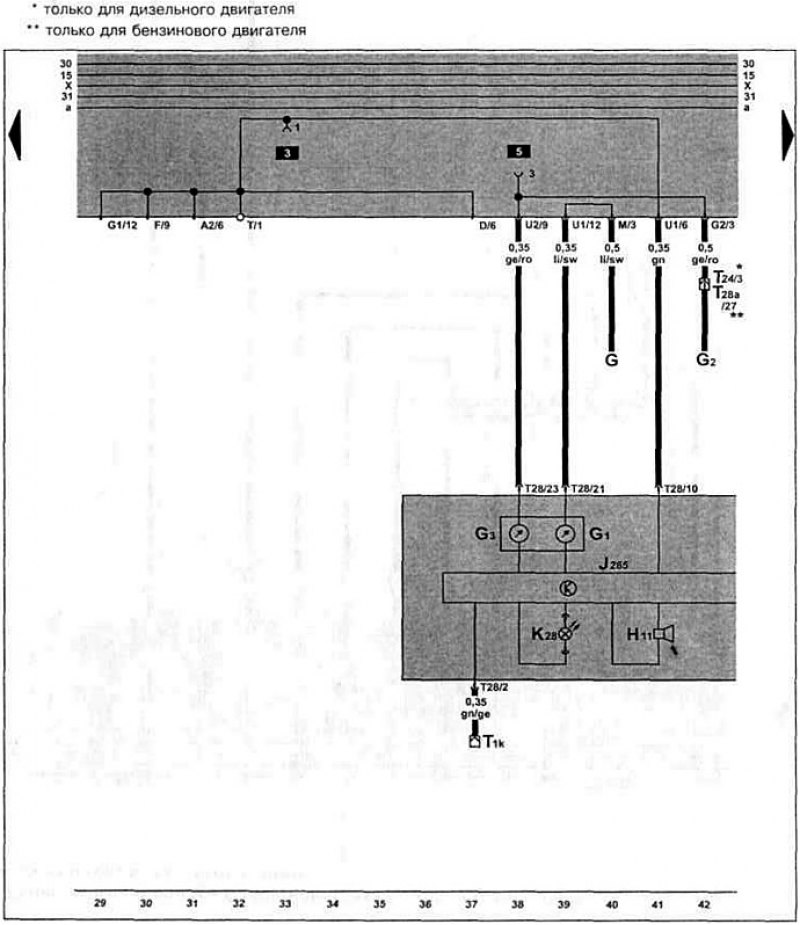

Общая схема проводки Caddy / Polo Classic / Polo Variant с 08.1997 г. выпуска.
Щ. п., указатель уровня топлива, указатель уровня и температуры о. ж.
Как пользоваться электросхемами и сокращения обозначений на них
здесь →
Источник расположен на веб-ресурсе AutoInstruction.ru
Статья проверена экспертом:
Николай Сидоров
