Генератор, реле-регулятор, распределитель проводов для клеммы 30 (с 10.1999 г.) Volkswagen Polo 3
«6N»
Главная
Фольксваген
Поло
1994-2003
Электрооборудование
Электрические схемы (бензин)
0

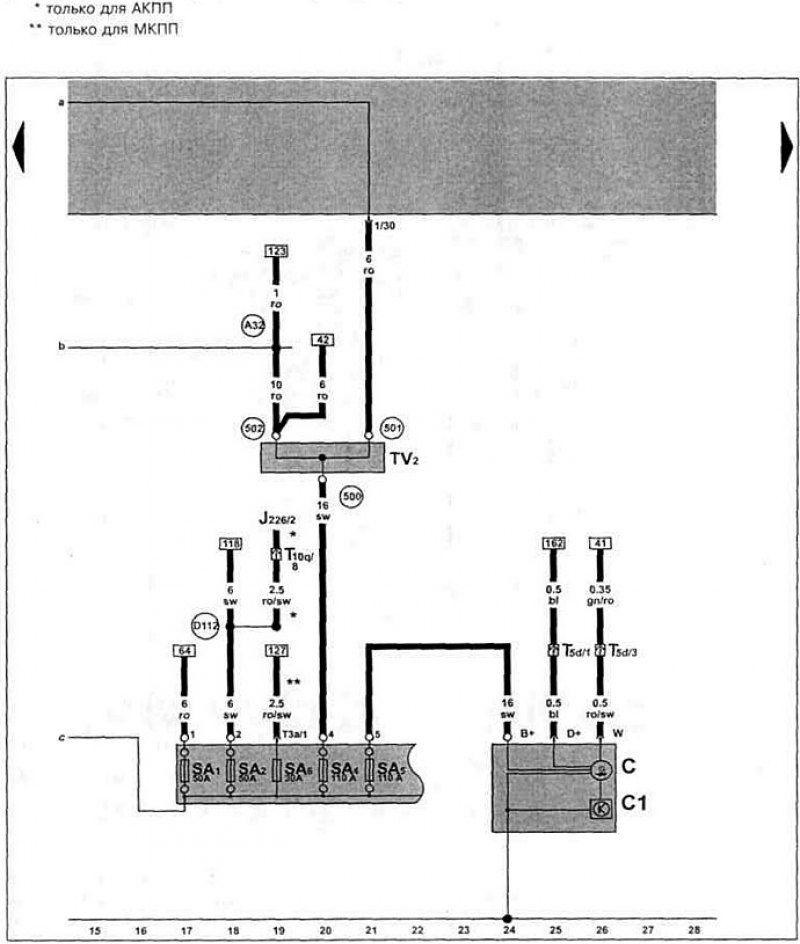

Бензиновый двигатель APF 1.6 л Симос с 10.1999 г. вып. на Polo Classlc / Polo Variant.
Генератор, реле-регулятор, распределитель проводов для клеммы 30.
Как пользоваться электросхемами и сокращения обозначений на них
здесь →
◀ Предыдущая
Фольксваген Поло III: Электрические схемы (бензин)
Следующая ▶
Аккумулятор, стартер, выключатель зажигания (с 10.1999 г.)
Тахометр, сигнальная лампочка генератора (с 10.1999 г.)
Указатель температуры охлаждающей жидкости, спидометр (с 10.1999 г.)
Термовыключатель вентилятора системы охлаждения (с 10.1999 г.)
Выключатель стоп-сигналов, датчик скорости (с 10.1999 г.)
Датчик детонации, форсунки (с 10.1999 г.)
Регулятор положения дроссельной заслонки (с 10.1999 г.)
Блок управления системой Motronic, датчик Холла, катушка зажигания (с 10.1999 г.)
Выключатель зажигания, распределитель проводов для клеммы 30 (с 10.1999 г.)
Щиток приборов, указатель уровня топлива (с 12.1997 г.)
Блок управления системой Simos, датчик Холла (с 10.1999 г.)
Блок управления дроссельной заслонкой (с 10.1999 г.)
Пневматический выключатель / рулевое управление с усилителем (с 10.1999 г.)
Датчик детонации I, расходомер воздуха (с 10.1999 г.)
Блок управления системой Simos, форсунка 1-го цилиндра (с 10.1999 г.)
Датчик кислорода катализатора, подогрев датчика кислорода (с 10.1999 г.)
Датчик педали сцепления, датчик педали тормоза, датчик скорости (с 10.1999 г.)
Датчик уровня топлива, топливоподкачивающий насос (с 10.1999 г.)
Спидометр, сигнальная лампочка давления масла (с 10.1999 г.)
Звуковой сигнализатор давления масла, лампочка генератора (с 10.1999 г.)
