Контроль состояния регулятора
1. Снимите крышку регулятора.

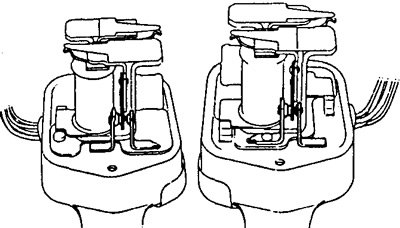

2. Проверьте состояние поверхностей точечного контакта (обгорание и повреждение).
Если имеются дефекты, то замените регулятор.

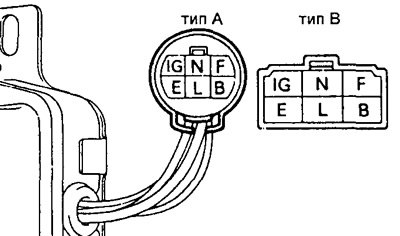

3. Проверьте сопротивление между клеммами.

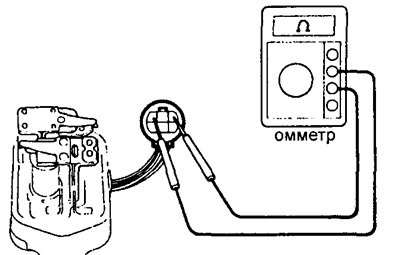

а) Используя омметр, измерите сопротивление между клеммами "IG" и НрН
Сопротивление (регулятор напряжения):
- в состоянии покоя — 0 Ом
- втянутый примерно — 11 Ом

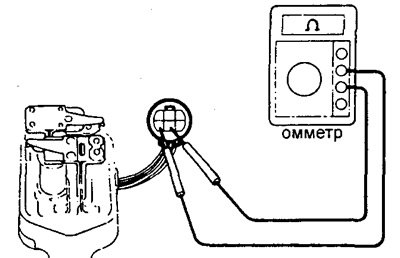

б) Используя омметр, измерьте сопротивление между клеммами "L" и "Е".
Сопротивление (реле напряжения):
- в состоянии покоя — 0 Ом
- втянутый, примерно — 100 Ом

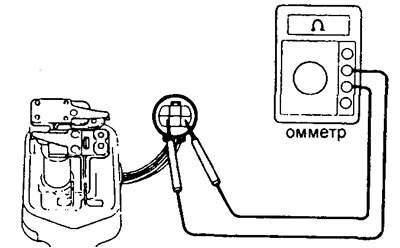

в) Используя омметр, измерьте сопротивление между клеммами "В" и "Е".
Сопротивление (реле напряжения):
- в состоянии покоя — бесконечность
- втянутый примерно — 100 Ом

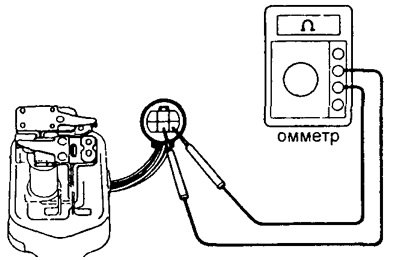

г) Используя омметр, измерьте сопротивление между клеммами "В"и "L".
Сопротивление (реле напряжения):
- в состоянии покоя — бесконечность
- втянутый примерно — 0 Ом

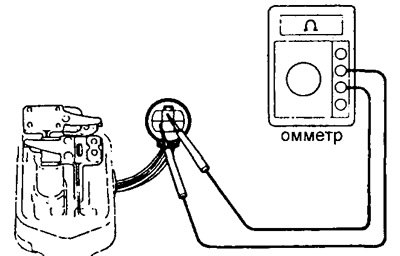

д) Используя омметр, измерьте сопротивление между клеммами "N"и "Е".
- Сопротивление: примерно 24 Ом
4. Настройте регулятор генератора.

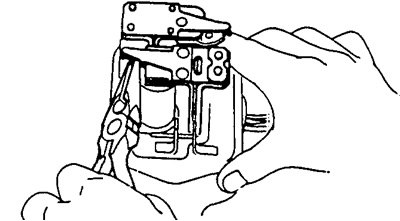

а) Настройте регулятор напряжения, изгибая регулировочный рычаг регулятора.
- Напряжение регулирования — 13,8-14,8 В
б) Отрегулируйте реле напряжения, изгибая регулировочный рычаг реле.
- Напряжение регулирования — 4,0-5,8 В
5. Вновь установите на место крышку регулятора.
