Блок управления электронной блокировкой двигателя (с 05.2000 г.) (Volkswagen Polo 3 «6N»)

0

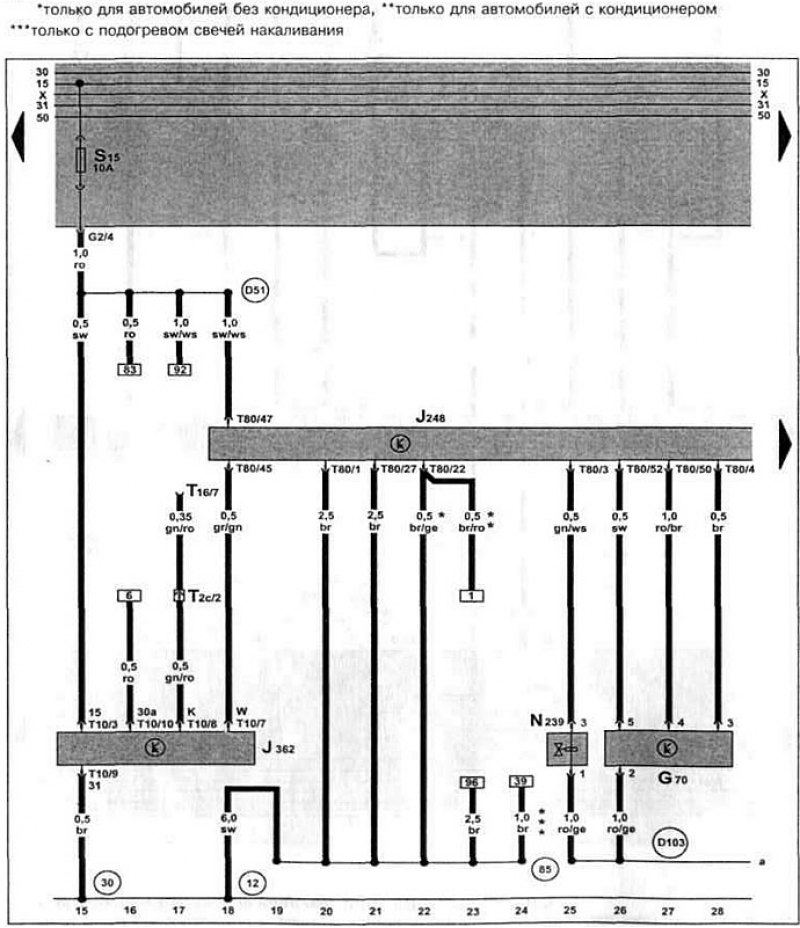

Схема 17_2. Дизельный двигатель ALH 1.9 TDI с 05.2000 г. вып. на Caddy.

Блок управления системой непосредственного впрыска дизельного топлива, блок управления электронной блокировкой двигателя, расходомер воздуха, клапан переключения впускного коллектора, диагностический разъем.



Как пользоваться электросхемами и сокращения обозначений на них здесь →
