Рис. 11.37. Расположение электронных и электрических элементов на автомобилях до 09.99 г. выпуска: 1 - Гидравлический блок управления ABS; 2 - Блок управления ABS; 3 - Гидравлический блок управления ABS/EDL; 4 - Блок управления ABS/EDL; 5 - Выключатель стоп-сигналов; 6 - Сигнальная лампочка ABS; 7 - Сигнальная лампочка неисправности тормозной системы/стояночной тормозной системы; 8 - Ротор заднего датчика частоты вращения колеса; 9 - Ротор переднего датчика частоты вращения колеса; 10 - Задний датчик частоты вращения колеса; 11- Передний датчик частоты вращения колеса; 12 - Диагностический разьем.

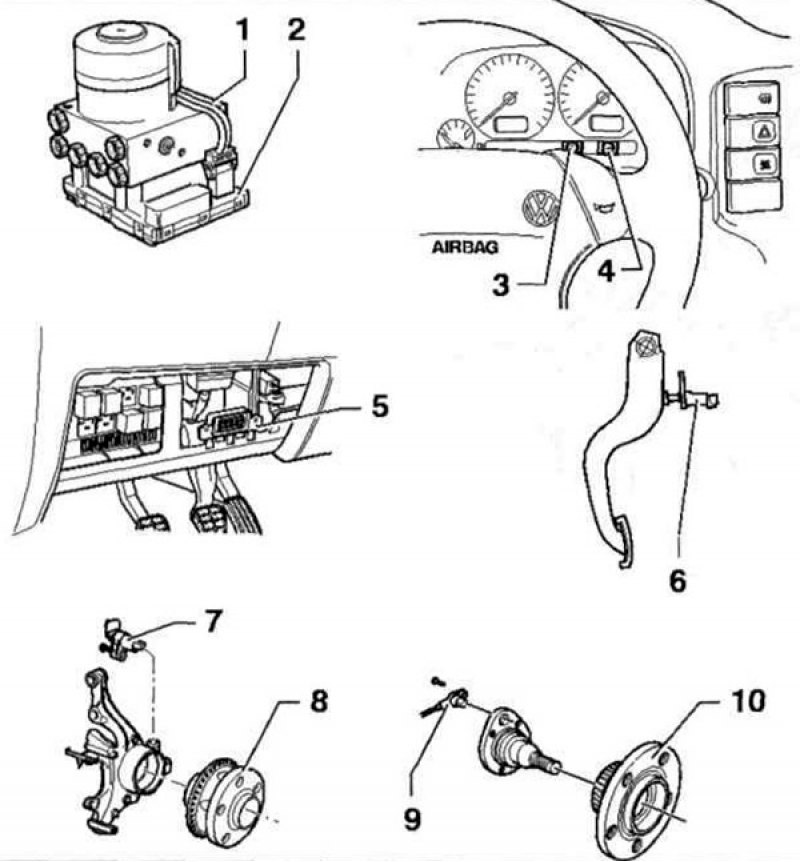

Рис. 11.38. Расположение электронных и электрических элементов на автомобилях Caddy с 10.99 г. выпуска: 1 - Гидравлический блок управления ABS; 2 - Блок управления ABS; 3 - Сигнальная лампочка неисправности тормозной системы; 4 - Сигнальная лампочка ABS; 5 - Диагностический разъем; 6 - Выключатель стоп-сигналов; 7 - Передний датчик частоты вращения колеса; 8, 10 - Ступицы с роторами; 9 - Задний датчик частоты вращения колеса.
Рис. 11.39. Расположение электронных и электрических элементов на автомобилях Polo Classic, Polo Estate с 10.99 г. выпуска: 1 - Гидравлический блок управления ABS; 2 - Блок управления ABS; 3 - Сигнальная лампочка неисправности тормозной системы; 4 - Сигнальная лампочка ABS; 5 - Диагностический разъем; 6 - Выключатель стоп-сигналов; 7 - Передний датчик частоты вращения колеса; 8, 10 - Ступицы с роторами; 9 - Задний датчик частоты вращения колеса.
