Снятие
1. Отсоедините отрицательный провод от батареи.
2. Снимите центральную консоль.
3. Снимите вещевой ящик со стороны водителя.
4. Снимите подушку безопасности водителя.
5. Снимите перчаточный ящик.
6. Выкрутите винт 1 и снимите верхнюю часть козырька 2 щитка приборов в направлении стрелки (рис. 13.53).

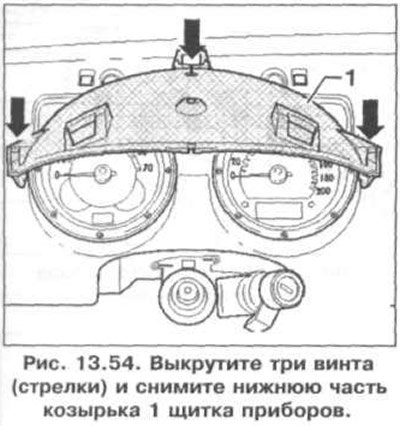

7. Выкрутите три винта (стрелки) и снимите нижнюю часть козырька 1 щитка приборов (рис. 13.54).
8. Выкрутите два винта (стрелки) и извлеките щиток приборов (рис. 13.55). Отсоедините разъем проводки от щитка приборов.
9. Открутите гайки (стрелки) (рис. 13.56).

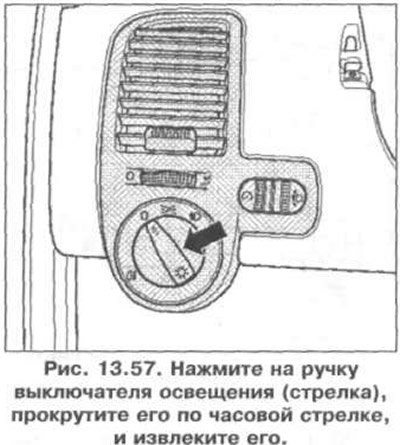

10. Нажмите на ручку выключателя освещения (стрелка), прокрутите его по часовой стрелке, и извлеките его (рис. 13.57).

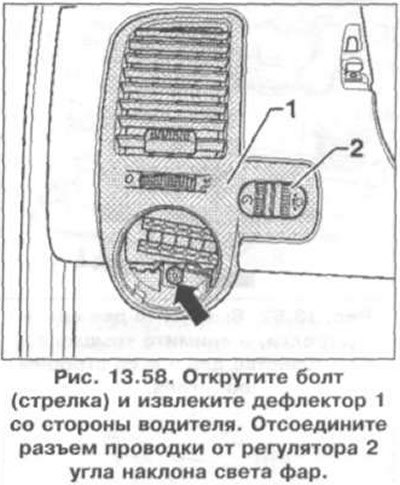

11. Открутите болт (стрелка) и извлеките дефлектор 1 со стороны водителя (рис. 13.58). Отсоедините разъем проводки от регулятора 2 угла наклона света фар.
12. Выкрутите винты 1 и 2 и обрежьте стяжные хомуты (стрелки) (рис. 13.59).

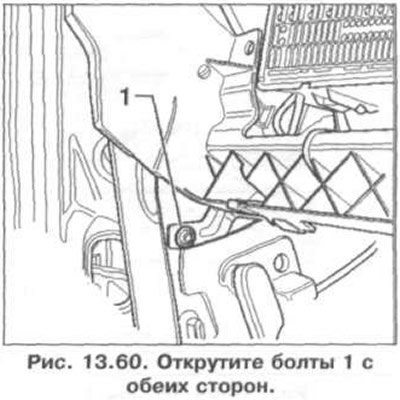

13. Открутите болты 1 с обеих сторон (рис. 13.60).

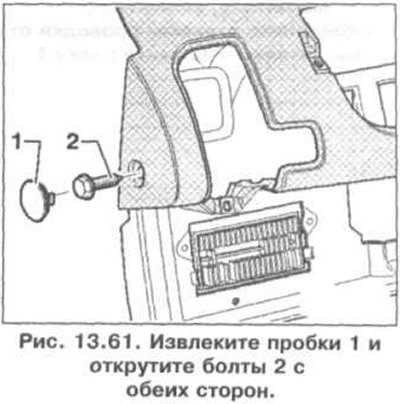

14. Извлеките пробки 1 и открутите болты 2 с обеих сторон (рис. 13.61).
15. Выкрутите два винта (стрелки) и снимите крышку в пространстве для ног со стороны водителя (рис. 13.62).
16. Выкрутите два винта 1, открутите гайку 2 и снимите кронштейн 3 (рис. 13.63).

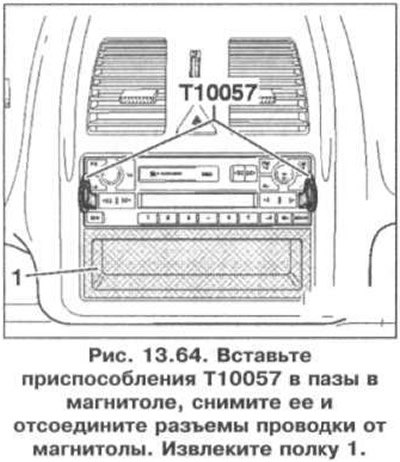

17. Вставьте приспособления Т10057 в пазы в магнитоле, снимите ее и отсоедините разъемы проводки от магнитолы (рис. 13.64). Извлеките полку 1.

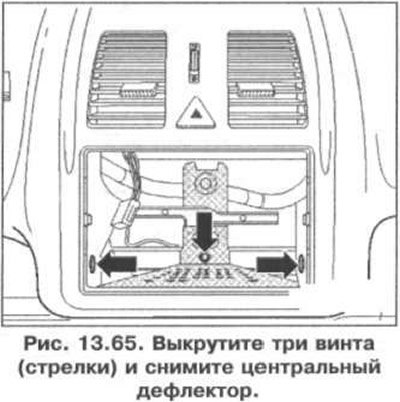

18. Выкрутите три винта (стрелки) и снимите центральный дефлектор (рис. 13.65). Отсоедините разъем проводки от выключателя аварийной световой сигнализации.

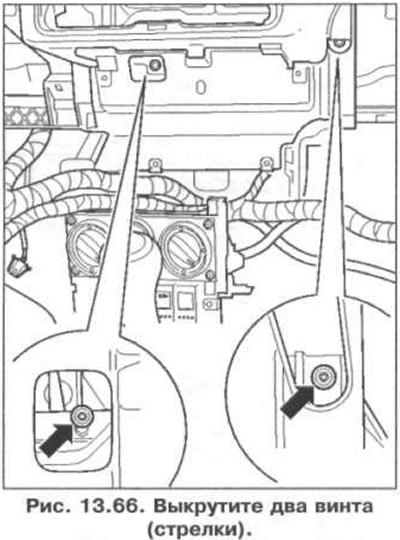

19. Выкрутите два винта (стрелки) (рис. 13.66).

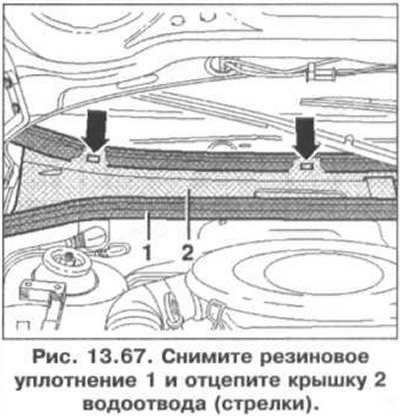

20. Снимите резиновое уплотнение 1 и отцепите крышку 2 водоотвода (стрелки) (рис. 13.67).
21. Отцепите корпус 1 и извлеките пылевой фильтр 2 (рис. 13.68). Открутите гайки 3 и извлеките корпус 4 пылевого фильтра.

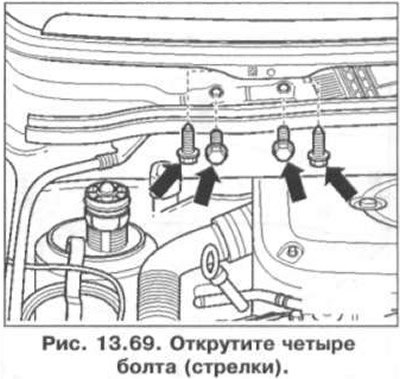

22. Открутите четыре болта (стрелки) (рис. 13.69).

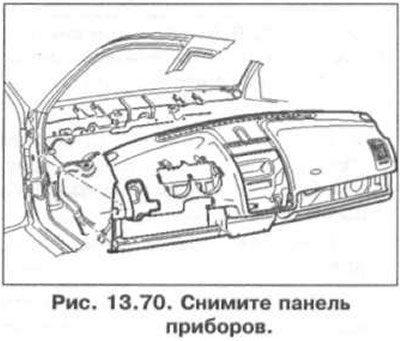

23. Снимите панель приборов (рис. 13.70).
Установка
24. Установка проводится в порядке, обратном снятию.
