1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).

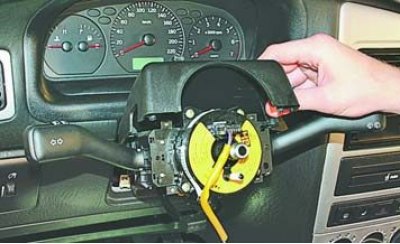

3. Снимите кожухи рулевой колонки (см. «Снятие и установка кожухов рулевой колонки»).
4. Снимите комбинацию приборов (см. «Снятие и установка комбинации приборов»).

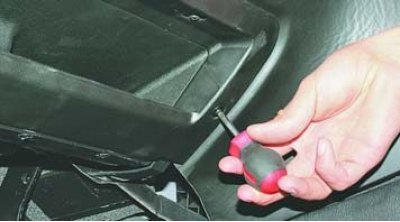

5. Выверните винты крепления полки для мелких вещей, расположенной под рулевой колонкой...

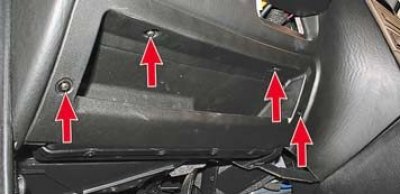

Примечание. Так расположены винты крепления полки.

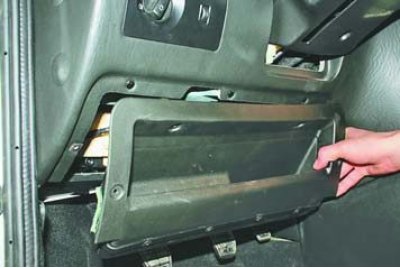

6. ...и снимите полку.

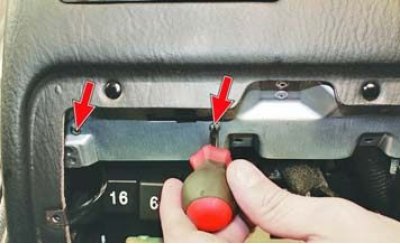

7. Выверните два винта крепления монтажного блока к каркасу панели приборов.

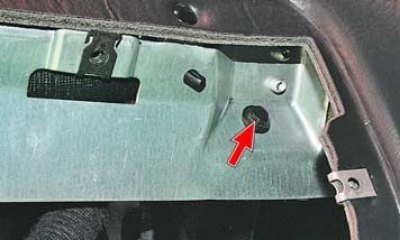

8. Выверните болт крепления каркаса к кронштейну отопителя.

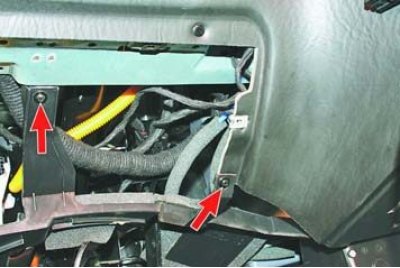

9. Выверните два винта крепления внутренней панели к каркасу панели приборов.

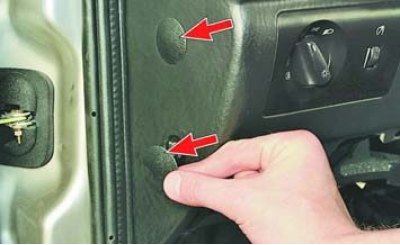

10. Снимите две декоративные заглушки, расположенные с левой стороны панели приборов...

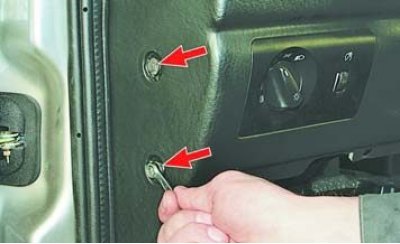

11. ...и выверните два болта бокового крепления панели приборов к кронштейну кузова.
12. Аналогично выверните два болта с правой стороны крепления панели приборов.

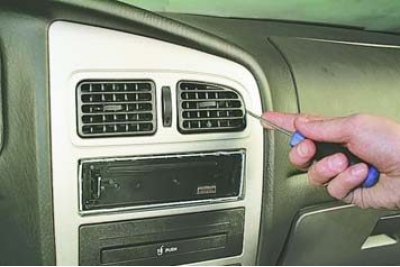

13. Подденьте отверткой и выведите край правого дефлектора сопла центральной подачи воздуха...
14. ...и извлеките его.

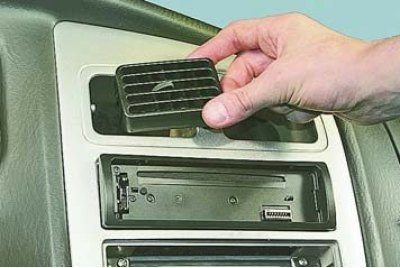

15. Аналогично извлеките левый дефлектор сопла центральной подачи воздуха.

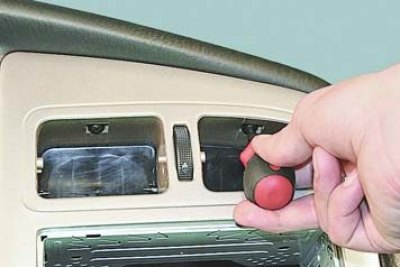

16. Выверните два винта верхнего крепления накладки центральной консоли.
17. Извлеките магнитолу из центральной консоли панели приборов и отсоедините от нее колодки жгутов проводов и штекер антенны.

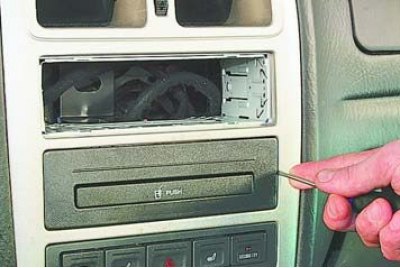

18. Подденьте отверткой и снимите рамку подстаканника.

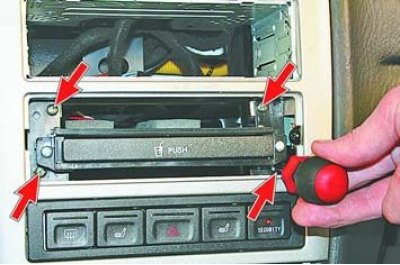

19. Выверните четыре винта крепления подстаканника...

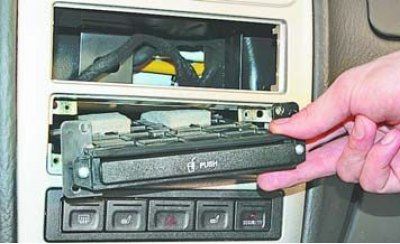

20. ...и извлеките его из панели приборов.

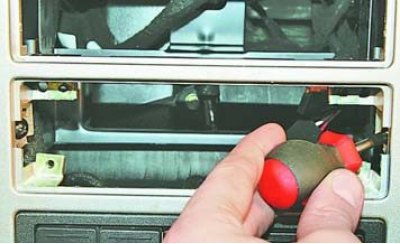

21. Выверните два винта среднего крепления накладки центральной консоли.
22. Отсоедините колодки проводов от выводов выключателей.

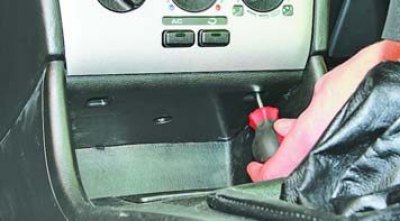

23. Выверните два винта крепления передней части облицовки тоннеля пола к консоли панели приборов и снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).
Материал опубликован ранее на: Autoinstruction.ru

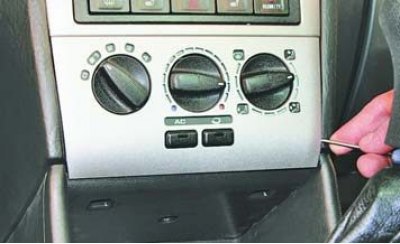

24. Поддев отверткой накладку блока управления системой отопления (кондиционирования) и вентиляции салона...

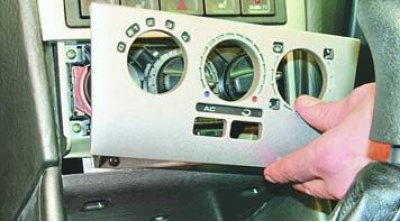

25. ...снимите накладку.

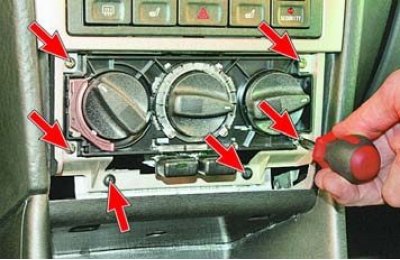

26. Выверните четыре винта крепления блока управления системой отопления (кондиционирования) и вентиляции салона к панели и два винта нижнего крепления накладки центральной консоли...
27. ...и снимите накладку центральной консоли.

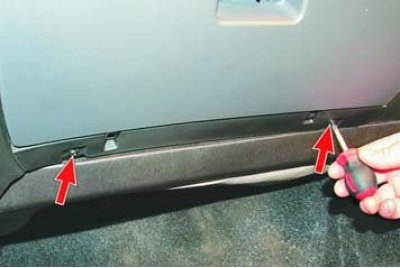

28. Выверните два винта нижнего крепления вещевого ящика.

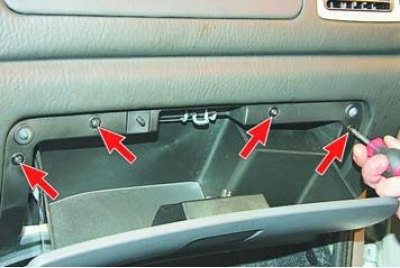

29. Откройте вещевой ящик и выверните четыре винта верхнего крепления рамки к панели приборов.
30. Сожмите два фиксатора, расположенные по бокам фонаря освещения вещевого ящика...
31. ...извлеките фонарь из рамки, отсоедините от вывода фонаря колодку жгута проводов и снимите вещевой ящик.

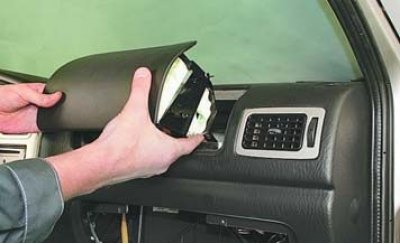

32. Снимите подушку безопасности переднего пассажира (см. «Снятие и установка подушки безопасности переднего пассажира»).

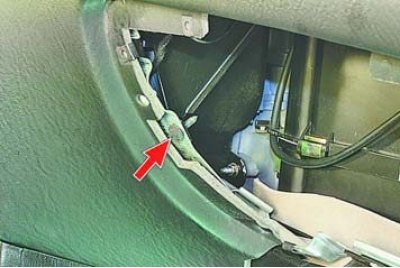

33. Выверните болт крепления каркаса панели приборов к кронштейну отопителя.

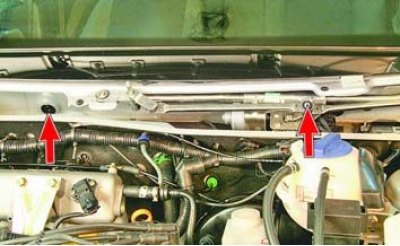

34. Под рамкой ветрового стекла отверните две гайки крепления панели приборов к щиту передка...
35. ...и снимите панель приборов.

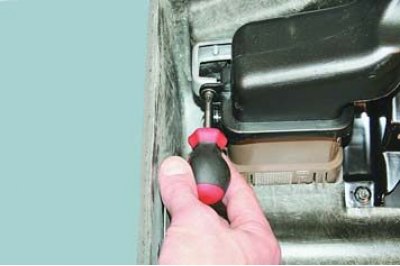

36. Выверните шесть винтов крепления воздуховода к каркасу панели приборов...
Примечание. Так расположены винты крепления воздуховода к каркасу панели приборов.

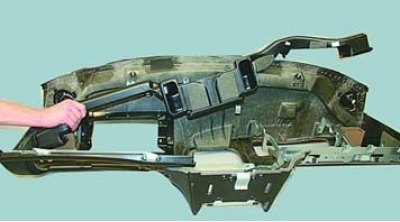

37. ...и снимите воздуховод.

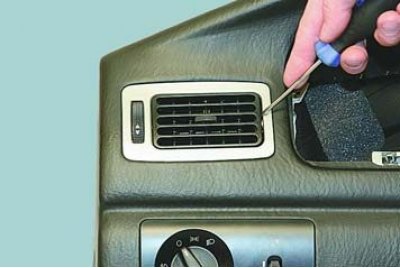

38. Подденьте отверткой и выведите один край дефлектора сопла боковой подачи воздуха с левой стороны панели приборов...

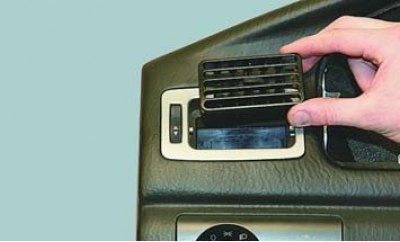

39. ...и извлеките его.

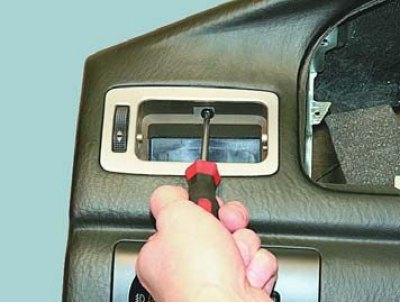

40. Выверните винт крепления...

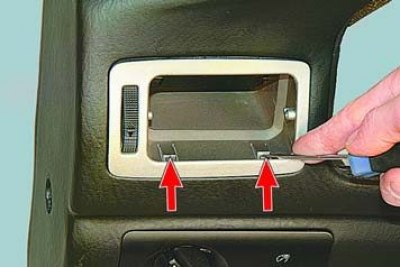

41. ...отожмите два фиксатора...

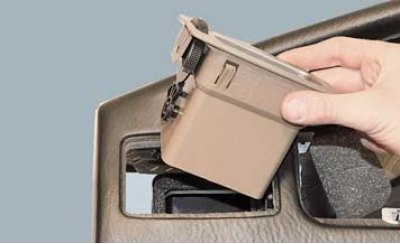

42. ...и извлеките сопло подачи воздуха с левой стороны панели приборов.
43. Аналогично снимите сопло с правой стороны.
44. Установите панель приборов и все снятые детали в порядке, обратном снятию.
