Внимание!
- Если в ГБЦ имеются трещины между седлами клапанов, а также между кольцами седел клапанов и резьбовыми отверстиями для свечей зажигания, и если ширина этих трещин не превышает 0,3 мм, а глубина не превышает 4-х витков резьбы в отверстиях под свечи зажигания, то ГБЦ может эксплуатироваться без уменьшения срока службы.
- ГБЦ и корпус распределительного вала заменяются только в сборе.

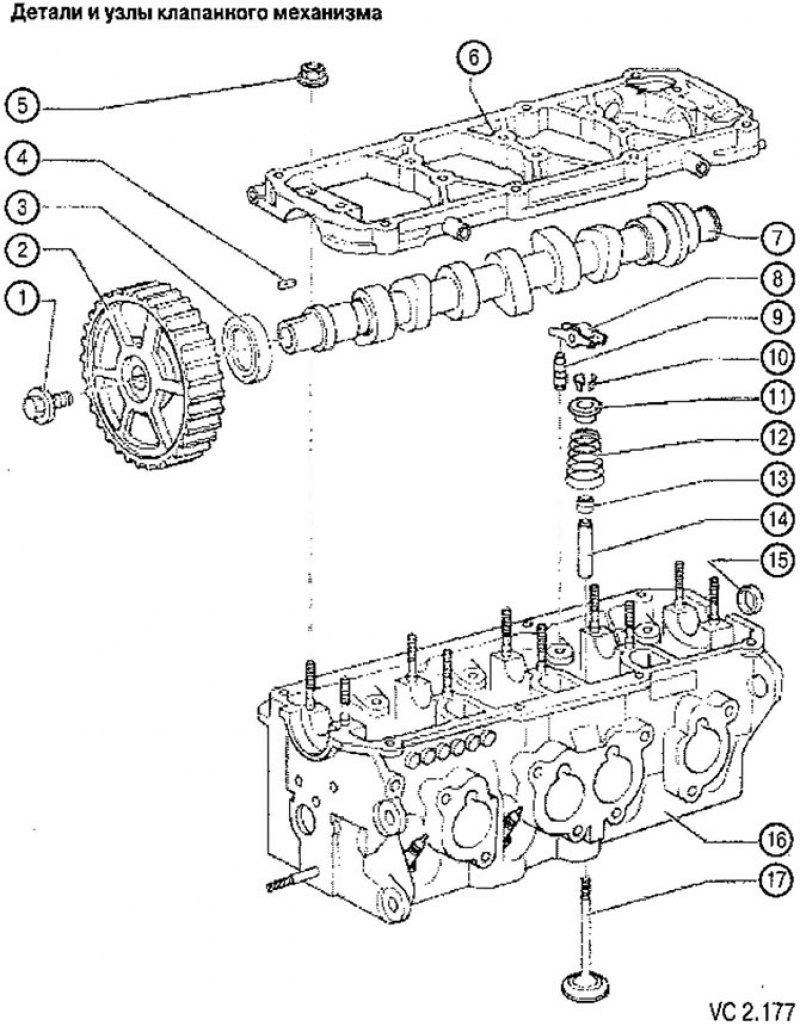

Перечень деталей и узлов с замечаниями по выполнению монтажных работ к рисунку VC2.177:
1. Винт крепления зубчатого шкива распределительного вала 100 Нм.
- при ослаблении и затяжке использовать рычаг для удерживания шкива.
2. Зубчатый шкив распределительного вала.
3. Сальник распределительного вала:
- при сборке заменить новым.
4. Призматическая шпонка.
5. Гайка крепления корпуса распределительного вала: 23 Нм.
6. Корпус распределительного вала интегрированными верхними крышками подшипников скольжения:
- привалочные плоскости обработке не подлежат;
- опора (1) со стороны шкива поликлинового ремня;
- соблюдать последовательность затяжки крепежа опор распределительного вала;
- тщательно нанести герметик на нижнюю привапочную плоскость и в канавку для герметика.
7. Распределительный вал:
- радиальный зазор измерять с помощью измерительной проволоки Plastigage, предельно допустимая величина: 0,1 мм;
- радиальное биение: максимум 0,04 мм.
8. Роликовый рычаг:
- проверить ролики на заедание; .
- смазать рабочую поверхность;
" при установке зафиксировать на опоре стопорной скобой.
9. Опора роликового рычага с гидрокомпенсатором:
- не менять местами;
- смазать рабочую поверхность.
10. Сухари крепления клапанной пружины.
11. Тарелка пружины клапана.
12. Пружина клапана.
13. Маслосъемный колпачок
- при сборке заменить новым.
14. Направляющая втулка клапана
15. Заглушка:
- устанавливать заподлицо;
- для снятия проткнуть резиновую стенку посередине отверткой и извлечь крышку.
16. Головка блока цилиндров:
- привалочные плоскости со стороны распределительного вала обработке не подлежат;
- обработка седел клапанов.
17. Клапаны:
- обработке не подлежат, допускается только притирка.
