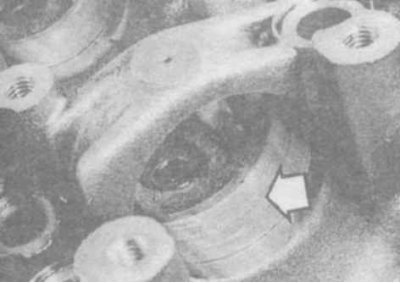

15.1 Поверхность опоры распредвала
2. Измерьте диаметры опорных шеек и опор распредвала, определите зазоры (фото). Сравните результаты с нормативными. Если хотя бы один из размеров не соответствует норме, то замените головку цилиндров, распредвал или обе этих детали.
15.2 Измерение опорной шейки
3. Проверьте биение распредвала (фото). Если биение не соответствует норме, то распредвал замените.
15.3 Проверка биения распредвала
4. Проверьте износ кулачков, измерив их размер и вычтя нормативный (фото). Если износ превышает норму, то распредвал замените.
15.4 Проверка износа кулачков распредвала
5. Проверьте состояние поверхности гидротолкателей (фото).

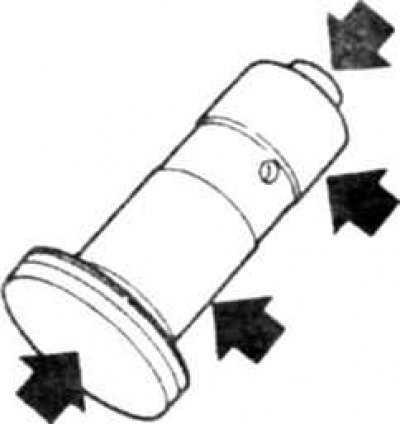

15.5 Проверяемые поверхности гидротолкателя
6. Проверьте диаметр, толкателя и сопряженного отверстия в корпусе (фото). Замените толкатель или корпус, если их износ превышает норму.
Статья перепечатана с ресурса: AutoInstruction.ru
15.6а Проверьте диаметр толкателя...
15.6б ... и отверстия под толкатель в корпусе
7. Проверьте зазор между толкателем и отверстием, который должен соответствовать норме, если обе детали не изношены. Менять толкатель и корпус рекомендуется вместе, основываясь на величине зазора.
8. Проверьте диаметры валика и отверстий в коромыслах, определите зазоры (фото). Если диаметры и зазоры отличаются от нормы, то валик и коромысла замените.
15.8а Диаметр валика измеряется в месте расположения коромысла
15.8б Измерение диаметра отверстия в коромысле.
