Внимание! Если при ремонте двигателя в моторном масле обнаруживается большое количество металлической стружки и других продуктов износа, это может указывать на повреждение шатунных или коренных вкладышей коленчатого вала. Во избежание последующих повреждений после проведения ремонтных работ необходимо:
- тщательно очистить масляные каналы;
- заменить масляный фильтр;
- заменить форсунки охлаждения поршней (если они установлены);
- заменить масляный радиатор.

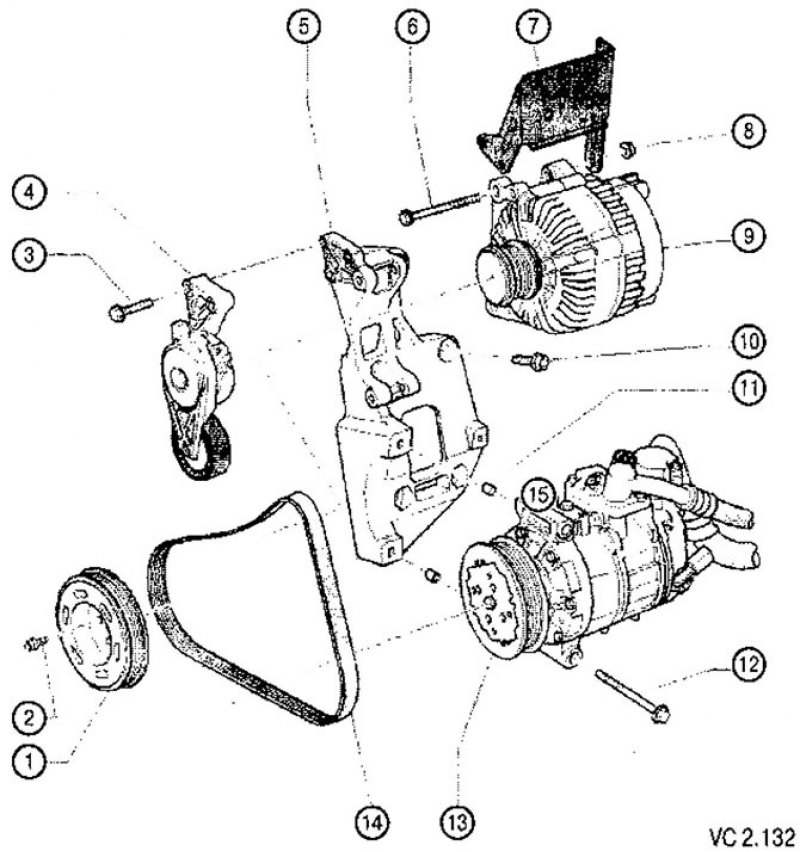

Перечень деталей и узлов с замечаниями по выполнению монтажных работ к рисунку VC2.132:
1. Шкив коленчатого вала (поликлиновый ремень привода вспомогательных механизмов).
2. Винт: 10 Нм, дотянуть на 90° (1/4 оборота):
- при сборке двигателя винт заменить новым.
3. Винт: 23 Нм.
4. Натяжное устройство поликлинового ремня:
- для ослабления натяжения поликлинового ремня натяжное устройство необходимо повернуть с помощью рожкового ключа.
5. Кронштейн для крепления вспомогательных механизмов навесных агрегатов:
- соблюдать последовательность затяжки (см. ниже).
6. Болт (гайка - поз. 8).
7. Щиток.
8. Гайка: 23 Нм.
9. Генератор:
- для облегчения установки генератора резьбовые втулки под поддерживающие винты генератора слегка запрессовать на место.
10. Винт крепления кронштейна вспомогательных механизмов: 45 Нм:
- соблюдать последовательность затяжки (см. ниже);
- винты с покрытием Dacromet (весь винт имеет зеленоватый оттенок) при сборке следует заменять новыми.
11. Втулка (2 шт.).
12. Винт крепления компрессора кондиционера: 25 Нм.
13. Компрессор кондиционера.
14. Поликлиновый ремень:
- перед снятием пометить направление движения ремня с помощью мела или фломастера;
- проверить на износ;
- не перегибать.

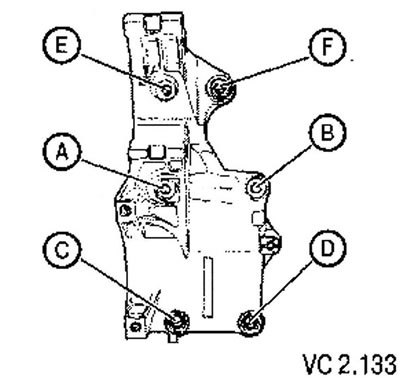

Последовательность затяжки креплений кронштейна навесных агрегатов

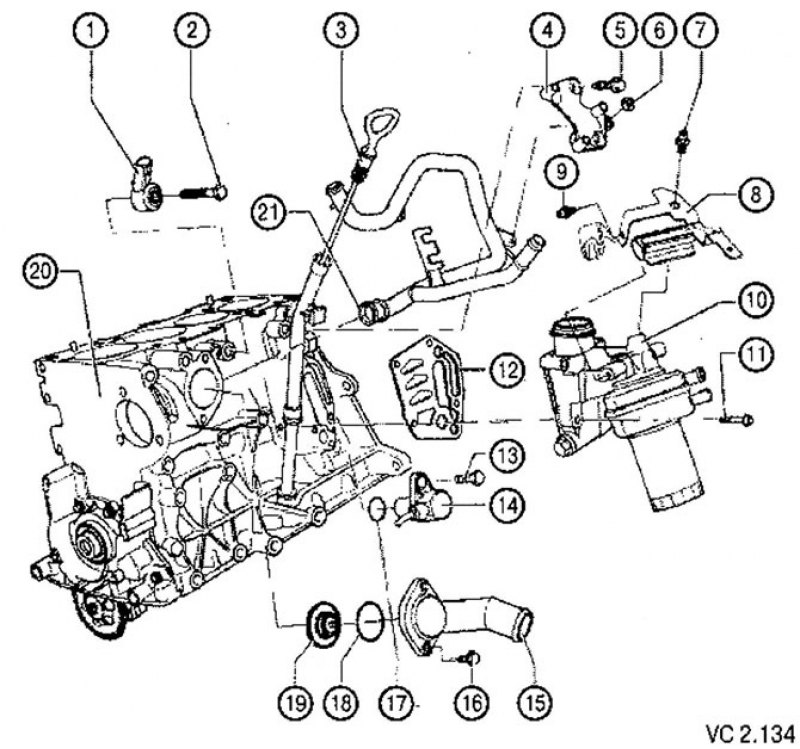

Перечень деталей и узлов с замечаниями по выполнению монтажных работ к рисунку VC2.134: 1. Датчик детонации 1 (G61):
- контакты позолочены.
2. Винт крепления датчика детонации: 20 Нм:
- момент затяжки оказывает влияние на работу датчика детонации.
3. Масляный щуп;
- уровень масла не должен быть выше метки max!
4. Кронштейн катушки зажигания.
5. Винт крепления кронштейна катушки зажигания: 10 Нм.
6. Гайка: 10 Нм.
7. Винт: 10 Нм.
8. Кронштейн.
9. Винт: 6 Нм.
10. Кронштейн масляного фильтра.
11. Винт крепления кронштейна масляного фильтра: 15 Нм, довернуть на 1/4 оборота (90°).
12. Прокладка:
- при сборке заменить новой.
13. Винт крепления датчика частоты вращения двигателя: 10 Нм.
14. Датчик частоты вращения двигателя (G28).
15. Патрубок системы охлаждения.
16. Винт крепления крышки термостата: 15 Нм.
17. Уплотнительное кольцо:
- при сборке заменить новым.
18. Уплотнительное кольцо:
- при сборке заменить новым.
19. Термостат:
- проверка нагреванием в сосуде с водой;
- начало открывания; примерно 85°С;
- полное открытие: примерно 105°С;
- высота подъема клапана: не менее 7 мм.
20. Блок цилиндров.
21. Уплотнительное кольцо трубки системы охлаждения:
- при сборке заменить новым.
