Монтаж можно выполнить и другим способом при условии выполнения следующих монтажных условий, изложенных при описании монтажа при помощи специального приспособления.
- Сохранение центровки при установке крышки.
- Обеспечение параллельности крышки привалочной плоскости блока.
- Совпадение меток (А) и (В), обеспечивающих правильное положение зубчатого венца относительно крышки.
- Предварительное выравнивание внешних краев зубчатого венца и крышки.
Принцип монтажа понятен из нижеследующего текста.
Внимание!
- Крышка с фторопластовой манжетой имеет защитное кольцо для уплотнительных кромок. Это кольцо перед установкой не следует снимать, т.к. при установке оно будет играть роль монтажной втулки.
- После извлечения из упаковки крышка и зубчатый венец недопустимо отделять друг от друга и поворачивать друг относительно друга.
- Правильное монтажное положение зубчатого венца обеспечивается фиксатором приспособления (Т10134).
- Крышка и манжетное уплотнение образуют единый узел, и заменять их следует только в сборе с зубчатым венцом.
- Правильное монтажное положение приспособления (Т10134) обеспечивается установочным штифтом, который должен войти в соответствующее отверстие в коленчатом вале.
А - Установка заднего сальника с зубчатым венцом на монтажное приспособление

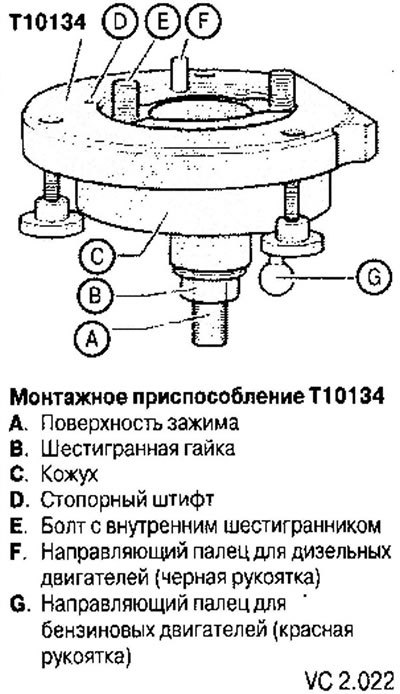

1. Выкрутить шестигранную гайку (В) почти до поверхности зажима (А) ходового винта (см. рис. VC2.022).
2. Установить приспособление (Т10134) поверхностью зажима (А) ходового винта в тиски.

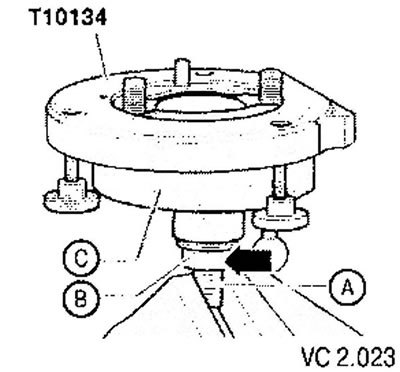

3. Надавив на корпус (С), сдвинуть его вниз так, чтобы он уперся в шестигранную гайку (8) (стрелка).
4. Зафиксировать внутреннюю часть приспособления на одном уровне с корпусом при помощи гайки.

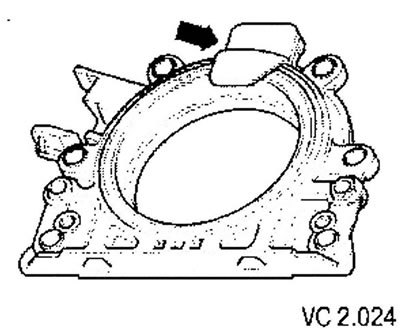

5. Снять с новой крышки предохранительный фиксатор (стрелка).
Внимание! Зубчатый венец из крышки не вынимать и не проворачивать.

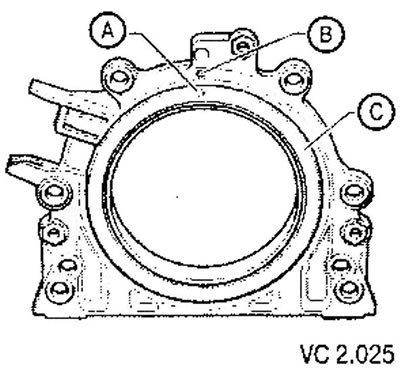

6. Положить крышку на чистую плоскую поверхность передней (наружной) стороной вниз.

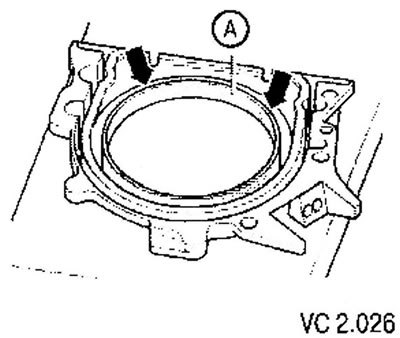

7. Нажать на опорное кольцо (А) в направлении стрелки вниз, пока оно не расположится на ровной поверхности.

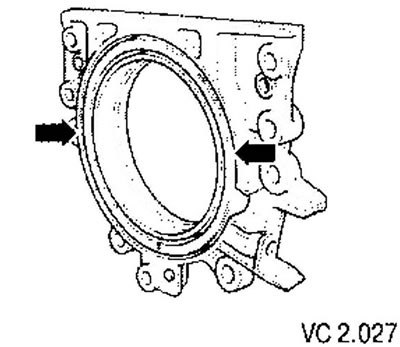

8. Верхний край зубчатого венца и передний край крышки должны при этом находиться на одном уровне (стрелки).

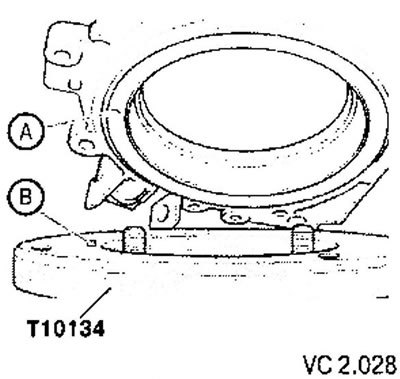

9. Установить крышку передней стороной на монтажное приспособление (Т10134) так, чтобы штифт (В) вошел в отверстие (А) зубчатого венца. При этом крышка должна полностью, по всей плоскости, прилегать к монтажному приспособлению.

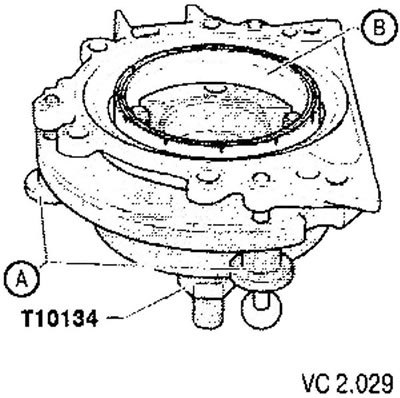

10. Нажать на крышку и опорное кольцо (В) во время затяжки трех болтов с (А) на поверхность монтажного приспособления (Т10134), чтобы стопорный штифт не смог выскользнуть из отверстия в зубчатом венце. При установке крышки зубчатый венец все время должен оставаться зафиксированным в монтажном приспособлении.
В - Установка монтажного приспособления с задней крышкой блока цилиндров на торец коленчатого вала
- Фланец коленчатого вала должен быть очищен от остатков масла (обезжирить).
- Установить двигатель в ВМТ цилиндра №1.
- Выкрутить шестигранную гайку (В) до верхнего конца ходового винта.
1. Нажимать на ходовой винт монтажного приспособления (Т10134) в направлении стрелки до тех пор, пока шестигранная гайка (В) не будет прилегать к корпусу (А).

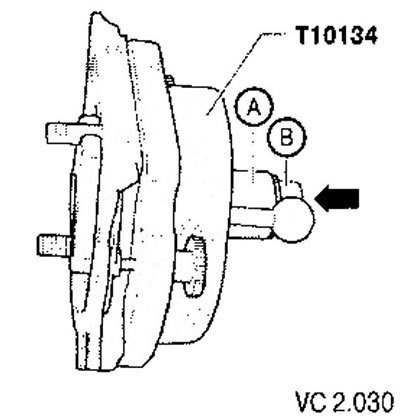

2. Приложить крышку с приспособлением к привалочной поверхности блока цилиндров.
3. Закрепить приспособление (Т10134) на фланце коленчатого вала с помощью болтов с внутренним шестигранником (А).

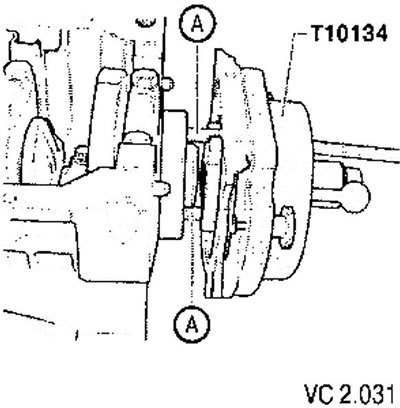

Внимание! болты с внутренним шестигранником (А) ввернуть во фланец коленчатого вала примерно на 5 шагов резьбы.

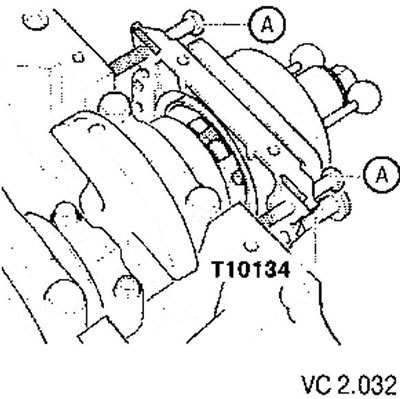

4. Вкрутить два винта М6х35 мм (А) для ввода крышки 8 блок цилиндров.
С - Закрепление монтажного приспособления на фланце коленчатого вала
1. Вручную двигать корпус (С) в направлении стрелки до тех пор, пока опорное кольцо (В) не коснется фланца коленчатого вала (А).
Ввести направляющий палец для бензиновых двигателей (красная рукоятка) (F) в отверстие коленчатого вала.
Этим будет зафиксировано окончательное монтажное положение зубчатого венца.
Внимание! Направляющий палец для дизельных двигателей (рукоятка (D)) вставлять в резьбовое отверстие коленчатого вала недопустимо.
2. От руки закрутить оба винта с внутренним шестигранником монтажного приспособления.

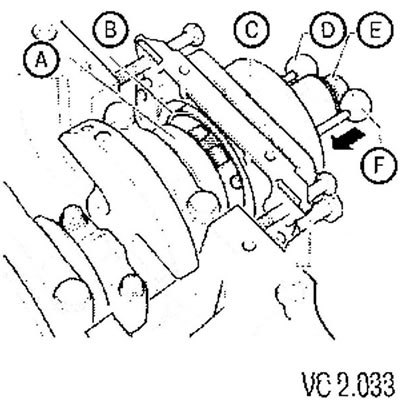

3. Закрутить шестигранную гайку (Е) от руки на ходовом винте так, чтобы она уперлась в корпус монтажного приспособления (С).
D - Напрессовка зубчатого венца с помощью монтажного приспособления на коленчатый вал

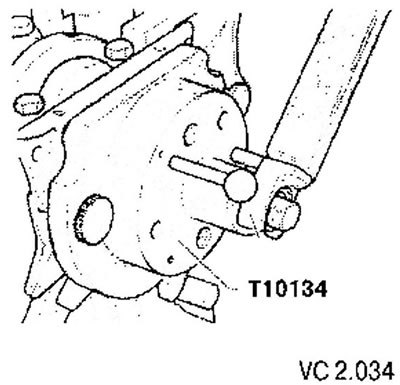

Затянуть шестигранную гайку приспособления (Т10134) моментом 35 Нм. При этом после затяжки шестигранной гайки между блоком цилиндров и фланцем должен еще оставаться небольшой зазор.
Е - Проверка установочного положения зубчатого венца на коленчатом вале

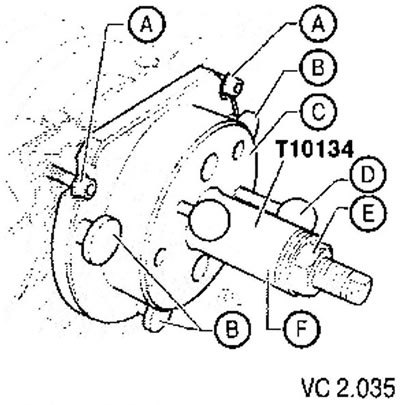

1. Выкрутить шестигранную гайку (Е) до верхнего конца ходового винта.
2. Выкрутить два винта (А) из блока цилиндров.
3. Выкрутить три болта с накаткой (В) из уплотнительного фланца.
4. Снять монтажное приспособление (Т10134).
5. Удалить защитное кольцо.

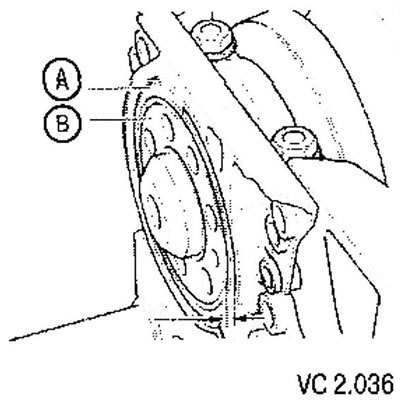

Зубчатый венец занимает точное установочное положение на коленчатом вале, когда между фланцем коленчатого вала (А) и зубчатым венцом (В) имеется расстояние (а) 0,5 мм.

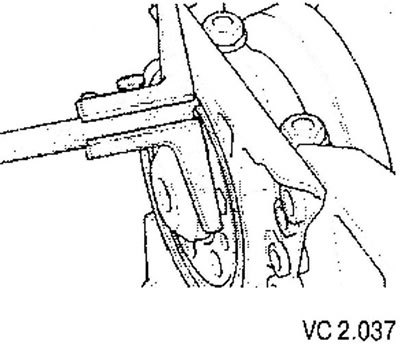

6. Установить штангенциркуль на фланец коленчатого вала.
7. Измерить расстояние (а) между фланцем коленчатого вала и зубчатым венцом.
Если расстояние (а) слишком мало, то нужно долрессовать зубчатый венец.
Если расстояние (а) достигнуто, то нужно установить новые винты крепления задней крышки блока цилиндров и затянуть их попеременно крест-накрест моментом 15 Нм.

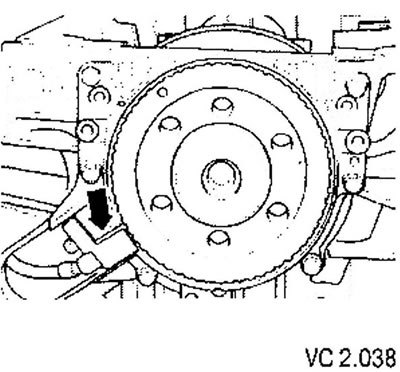

8. Установить датчик частоты вращения коленчатого вала G28 (стрелка) и затянуть крепежный винт моментом 5 Нм.
9. Установить поддон масляного картера.
10. Установить промежуточную пластину.
11. Установить маховик с новыми хре-пежными болтами. Затянуть винты моментом 60 Нм + 1/4 оборота (90°).
F - Окончательная запрессовка зубчатого венца
1. Закрепить приспособление (710134) на фланце коленчатого вала с помощью болтов с внутренним шестигранником (А).
2. Болты с внутренним шестигранником затянуть от руки.

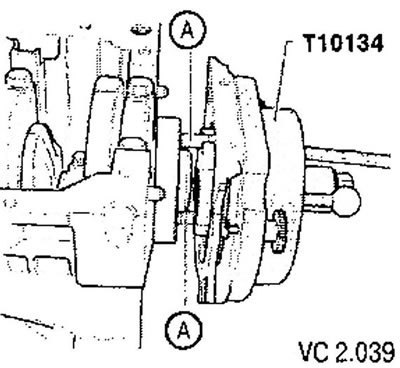

3. Приспособление (Т10134) сдвинуть рукой к крышке коленчатого вала.

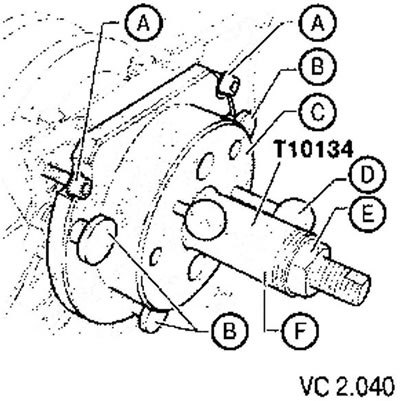

4. Закрутить шестигранную гайку (Е) от руки на ходовом винте до упора в корпус монтажного приспособления (С).

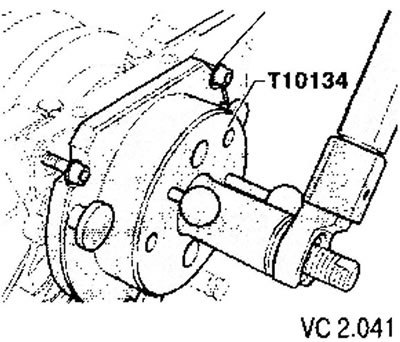

5. Затянуть шестигранную гайку приспособления (Т10134) моментом 40 Нм.
6. Снова проверить правильность положения зубчатого венца на коленчатом вале.
Если расстояние (а) слишком мало, затянуть шестигранную гайку приспособления (Т10134) моментом 45 Нм.
7. Снова проверить правильность положения зубчатого венца на коленчатом вале.
