Снятие
1. Снять главный тормозной цилиндр.
2. Отсоединить вакуумный шланг от усилителя тормозов.
Автомобили с механической коробкой передач

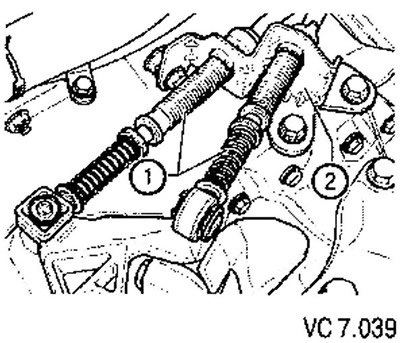

3. Открутить приводные тросы (1), опору (2) и отложить их а сторону.
Продолжение описания работ для всех автомобилей
4. Снять обшивку со стороны водителя.

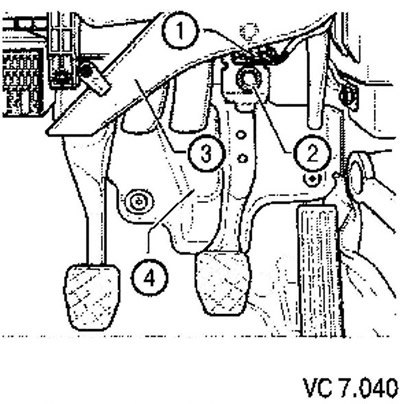

5. Отсоединить от выключателя стоп-сигнала разъем (1).
6. Снять выключатель стоп-сигнала (2), повернув его против часовой стрелки на 45°.
Оригинал выложен на портале (autoinstruction.ru)
7. Снять воздуховод (3).
8. Снять кожух (4).
5. Отсоединить педаль тормоза от усилителя тормозов.

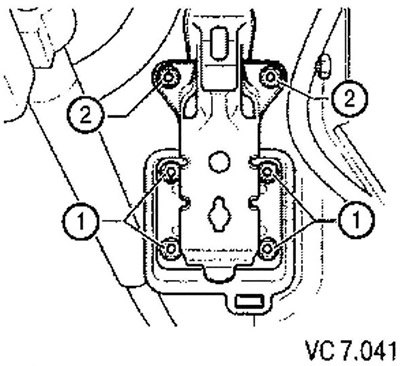

10. Открутить гайки (1) крепления усилителя тормозов,
11. Ослабить две верхних гайки (2) крепления опорного кронштейна.
12. Осторожно извлечь усилитель тормозов из автомобиля.
Установка
Установка осуществляется в обратной последовательности.
При установке обращать внимание на следующие моменты:
- установка штока усилителя тормозов в гнездо педали тормоза;
- после установки удалить воздух из тормозной системы;
- отрегулировать выключатель стоп-сигнала.
Моменты затяжки:
- Усилитель тормозов к педальному узлу/ перегородке моторного отсека: 25 Нм, использовать только новые гайки!
- Главный тормозной цилиндр к усилителю тормозов: 25 Нм, использовать только новые гайки!
- Тормозные трубопроводы к главному тормозному цилиндру: 14 Нм.
