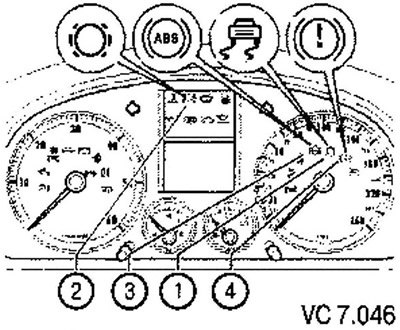

| Поз. | Наименование |
| 1 | Контрольная лампа антибуксовочной системы (К86) |
| Контрольная лампа ESP и ASR (К155) | |
| 2 | Контрольная лампа толщины тормозных колодок (К32) |
| 3 | Контрольная лампа ABS (К47) |
| 4 | Контрольная лампа тормозной системы (К118) |
Контрольная лампа толщины тормозных колодок (К32)
Если контрольная лампа толщины тормозных колодок (К32) (2) не гаснет в течение 3 с после включения зажигания или горит во время езды, причины неисправности могут быть следующими.
1. Изношены тормозные колодки. Проверить тормозные колодки передних и задних колес.
Заменить колодки, если они изношены.
2. Имеется неисправность в проводке.
Контрольная лампа ABS (К47)
Если контрольная лампа ABS (К47) (3) не гаснет после включения зажигания и завершения контрольного цикла, причины неисправности могут быть следующими.
1. Напряжение питания ниже 10 В.
2. Имеется неисправность ABS.
Внимание! При неисправности ABS антиблокировочная система не работает (отключена), однако сама тормозная система остается в работоспособном состоянии.
3. После последнего запуска двигателя имел место временный сбой в работе датчика частоты вращения. В этом случае контрольная лампа ABS гаснет автоматически после повторного запуска двигателя и повышения скорости свыше 20 км/ч.
4. Нарушено соединение блока управления комбинации приборов и блока управления ABS (J104).
5. Неисправность комбинации приборов.
Контрольная лампа ABS (К47) и контрольная лампа тормозной системы (К118)
Если контрольная лампа ABS (К47) (3) гаснет, а контрольная лампа тормозной системы (К118) (4) остается гореть, то это может свидетельствовать о следующих неисправностях.
1. Включен стояночный тормоз.
2. Слишком низкий уровень тормозной жидкости (контрольная лампа мигает).
При этом после включения зажигания слышны три предупредительных сигнала.
3. Неисправность в жгуте проводов контрольной лампы тормозной системы (К118).
Одновременное свечение контрольной лампы ABS (К47) (3) и контрольной лампы тормозной системы (К118) (4) свидетельствует о неисправности системы ABS. В случае неисправности ABS при езде следует учитывать изменение соотношения тормозных усилий на осях.
Внимание! Если в комбинации приборов горят контрольная лампа ABS (К47) и контрольная лампа тормозной системы (К118), то при торможении может наблюдаться преждевременная блокировка задних колес.
Контрольная лампа антибуксовочной системы (К86)
Если контрольная лампа антибуксовочной системы (К86) (1) не гаснет после включения зажигания и завершения контрольного цикла, причины неисправности могут быть следующими.
1. Зафиксирована неисправность, относящаяся только к системе ASR. Системы активной безопасности автомобиля ABS и ЕВУ остаются исправными. Опросить память неисправностей.
2. Короткое замыкание на плюс в кнопке отключения ASR (Е256).
3. Неисправность в управлении контрольной лампы антибуксовочной системы (К86).
4. Антибуксовочная система (ASR) отключена кнопкой отключения ASR (Е256).
Мигание контрольной лампы антибуксовочной системы (К86) во время движения свидетельствует об активации системы (воздействии на исполнительные механизмы).
Если контрольная лампа антибуксовочной системы (К86) (1) не загорается, возможна следующая неисправность.
1. Неисправность контрольной лампы антибуксовочной системы (К86).
Контрольная лампа ESP и ASR (К155)
Если контрольная лампа ESP и ASR (К155) (1) не гаснет после включения зажигания и завершения контрольного цикла, причины неисправности могут быть следующими.
1. Зафиксирована неисправность, относящаяся только ASR/ESP. Системы активной безопасности автомобиля ABS/EDS и ЕВУ остаются исправными.
2. Короткое замыкание на плюс в кнопке отключения ASR и ESP (Е256).
3. Неисправность в управлении контрольной лампы ASR и ESP (К 155).
4. Системы ASR/ESP были отключены кнопкой отключения ASR и ESP (Е258).
Мигание контрольной лампы ASR и ESP (К155) во время движения свидетельствует о нормальной работе систем (воздействии на исполнительные механизмы).
Если контрольная лампа ASR и ESP (К155) (1) не загорается, возможна следующая неисправность.
1. Неисправность контрольной лампы ASRnESP (К155).
