Перечень деталей и узлов главного тормозного цилиндра (Volkswagen Caddy 3 «2K»)

Перечень деталей и узлов с замечаниями по выполнению монтажных работ к рисунку VC7.047:
1. Блок управления ABS.
2. Гидравлический блок ABS.
3. Тормозной трубопровод от главного тормозного цилиндра к гидравлическому блоку: М10х1.
4. Тормозная магистраль от главного тормозного цилиндра к блоку гидравлики М12х1.
5. Тормозная магистраль к переднему левому тормозному суппорту М12х1.
6. Тормозная магистраль к переднему правому тормозному суппорту М10х1.
7. Тормозная магистраль к заднему левому тормозному суппорту М12х1.
8. Тормозная магистраль к заднему правому тормозному суппорту М10х1.
9. Винт типа Тогх: 5,5 Нм.
10. Кронштейн.
11. Болт с шестигранной головкой: 8 Нм.
12. Прокладка усилителя тормозов.
13. Усилитель тормозов:
- проверка работоспособности;
- при неработающем двигателе следует с усилием несколько раз нажать на педаль тормоза (это позволит сбросить остаточное разрежение в усилителе), затем нажать на педаль тормоза со средней силой и удерживать ее; запустить двигатель. При исправной работе усилителя тормозов педаль тормоза при нажатии начнет ощутимо легче утапливаться (действие усилителя становится хорошо ощутимым);
- при проявлении неисправности заменяется целиком.
14. Уплотнительное кольцо.
15. Сдвоенный главный тормозной цилиндр:
- ремонту не подлежит. При появлении какой-либо неисправности заменяется целиком.
16. Шестигранная гайка: 25 Нм:
- заменять после каждого снятия.
17. Уплотнения:
- смазать тормозной жидкостью и установить бачок для тормозной жидкости.
18. Бачок для тормозной жидкости.
19. Крышка.
20. Уплотнение.
21. Усилитель тормозов.

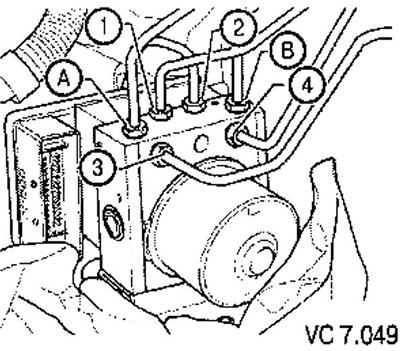

Перечень деталей и узлов с замечаниями по выполнению монтажных работ к рисунку VC7.050:
1. блок управления ABS.
2. Гидравлический блок ABS.

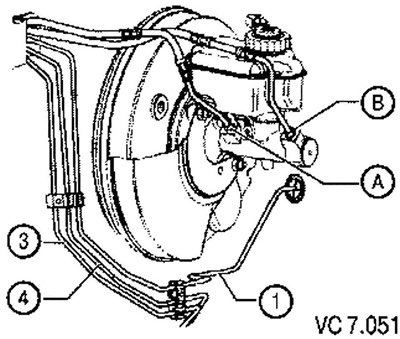

3. Тормозной трубопровод от главного тормозного цилиндра к гидравлическому блоку:
- признаки: ∅6,5 мм, штуцер с длинной резьбой М12х1.
4. Тормозная магистраль главного тормозного цилиндра к блоку гидравлики:
- признаки: ∅6,5 мм, штуцер с длинной резьбой М10х1.
5. Тормозная магистраль к переднему левому тормозному суппорту:
- признаки: ∅5,25 мм, штуцере короткой резьбой М12х1.
6. Тормозная магистраль к переднему правому тормозному суппорту:
- признаки: ∅5,25 мм, штуцер с резьбой М10х1.
7. Тормозная магистраль к заднему левому тормозному суппорту:
- признаки: ∅5,25 мм, штуцер с короткой резьбой М10х1.
8. Тормозная магистраль к заднему правому тормозному суппорту:
- признаки: ∅3,25 мм, штуцер с резьбой М10х1.
9. Винт типа Тогх: 5,5 Нм.
10. Кронштейн.
11. Болт с шестигранной головкой: 8 Нм.
12. Прокладка усилителя тормозов.
13. Усилитель тормозов.
14. Уплотнительное кольцо.
15. Сдвоенный главный тормозной цилиндр.
18. Теплозащитный экран.
17. Шестигранная гайка: 25 Нм:
- заменять после каждого снятия.
18. Уплотнения:
- смазать тормозной жидкостью и установить бачок для тормозной жидкости.
19. Бачок тормозной жидкости.
20. Крышка.
21. Уплотнение.
22. Вакуумный шланг.
