Снятие рулевой колонки
1. Отсоедините отрицательный вывод от аккумуляторной батареи.
2. Снимите рулевое колесо.
а) Выкрутите два винта накладки рулевого колеса из рулевого колеса и отсоедините разъем.
б) Отверните гайку крепления рулевого колеса и нанесите установочные метки на рулевое колесо и главный вал в сборе.
в) С помощью съемника снимите рулевое колесо.

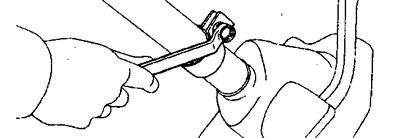

3. Открутите шесть болтов нижнего кожуха рулевой колонки, затем отверните болт хомута и снимите нижний кожух рулевой колонки.
4. Отверните стяжной болт.
а) Нанесите метки на карданный шарнир и вал червяка.
б) Отверните болты крепления.
5. Отсоедините разъем выключателя зажигания и комбинированного переключателя.

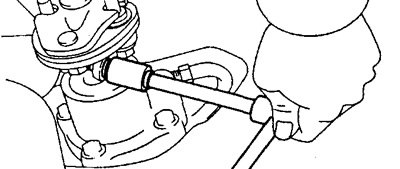

6. Снимите крышку рулевой колонки и переключатель зажигания.

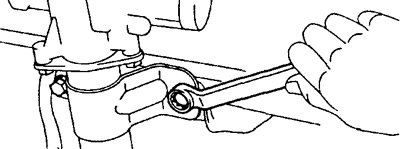

7. Отверните три болта крепления хомута рулевой колонки и снимите колонку.
Разборка рулевой колонки
1. Снимите главный вал.
а) Снимите стопорное кольцо плоскогубцами.
б) Поверните ключ зажигания в положение АСС.
в) Вытяните главный вал.
г) Снимите стопорное кольцо плоскогубцами.

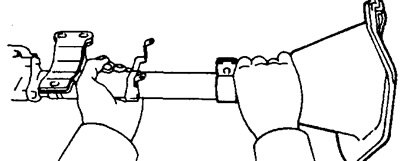

2. Снимите нижний кожух рулевой колонки с трубки крепления.
3. Отверните три болта и снимите кронштейн замка зажигания.
Проверка рулевой колонки

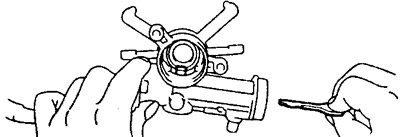

1. Проверьте срабатывание механизма блокировки рулевого колеса.

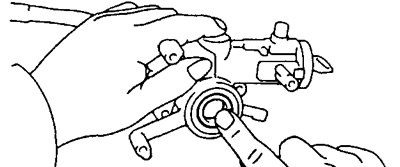

2. Проверьте плавность вращения верхнего подшипника и отсутствие постороннего шума при его вращении. Если подшипник изношен или поврежден, замените кронштейн замка зажигания.

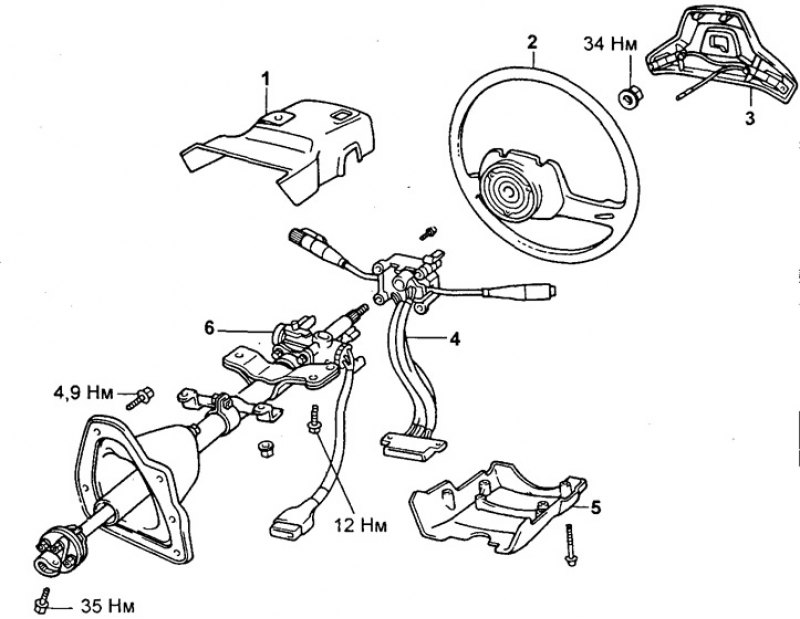

Рулевая колонка в сборе. 1 - Верхняя крышка рулевой колонки, 2 - Рулевое колесо, 3 - Накладка рулевого колеса, 4 - Комбинированный переключатель, 5 - Нижняя крышка рулевой колонки, 6 - Рулевая колонка в сборе.
Сборка рулевой колонки
1. Установите кронштейн замка зажигания на трубку крепление и затяните тремя болтами.
- Момент затяжки — 7,4 Нм
2. Установите главный вал в трубку крепления.
а) Установите стопорное кольцо и поверните ключ зажигания в положение АСС.
б) Вставьте главный вал в трубку и установите стопорное кольцо.
Установка рулевой колонки
1. Совместите установочные метки на вале червяка и карданном шарнире, затем соедините их болтом.
2. Установите хомут крепления трубки крепления рулевой колонки и затяните тремя болтами.
- Момент затяжки — 12 Нм
3. Затяните стяжной болт.
- Момент затяжки — 35 Нм
4. Приверните кожух шестью болтами и закрепите хомут крепления трубки.
- Момент затяжки — 37 Нм
5. Установите комбинированный переключатель и крышку рулевой колонки.
6. Подсоедините разъем выключателя зажигания и комбинированного переключателя.
7. Установите рулевое колесо.
а) Совместите метки на главном валу и рулевом колесе и затяните гайкой.
- Момент затяжки — 34 Нм
б) Соедините разъем, установите накладку рулевого колеса и затяните ее двумя винтами.
8. Подсоедините отрицательный вывод к аккумуляторной батареи.
9. После установки проверьте, что рулевое колесо находиться в центральной позиции.
