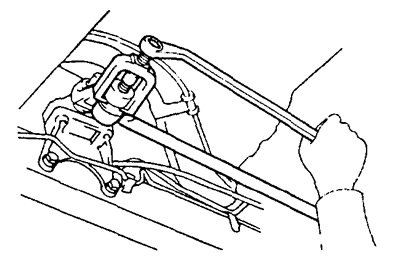

2. Отсоедините продольную рулевую тягу от сошки, предварительно сняв шплинт и отвернув гайку.

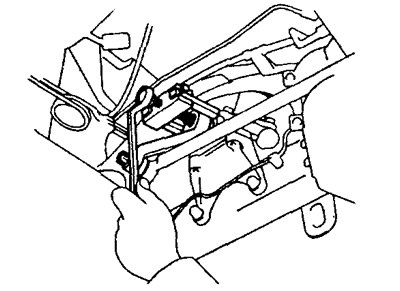

3. Отсоедините сошку от рулевого механизма.
Установка сошки
1. Совместите метки на сошке и валу рулевого механизма.
2. Подсоедините продольную рулевую тягу к сошке и затяните гайкой. Затем установите новый шплинт.

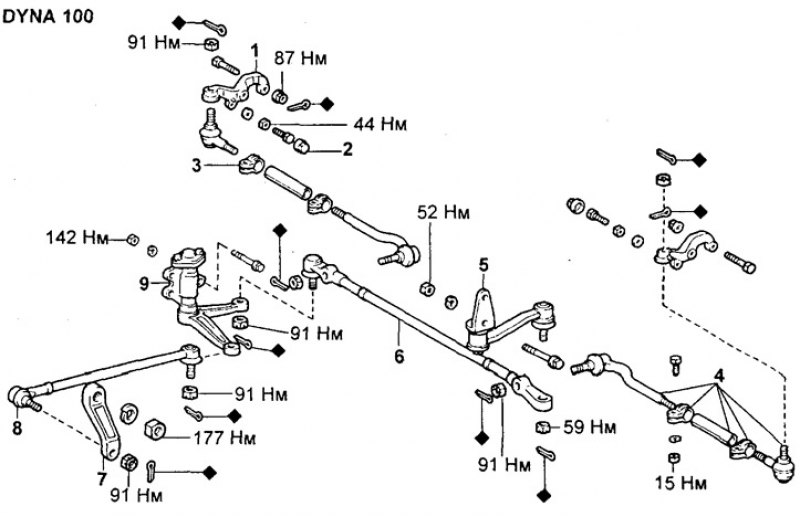

Рулевой привод. 1 - Рычаг поворотного кулака, 2 - Заглушка, 3 - Хомут, 4 - Рулевая тяга в сборе, 5 - Маятниковый рычаг, 6 - Центральная рулевая тяга, 7 - Сошка, 8 - Продольная рулевая тяга, 9 - Центральный рычаг

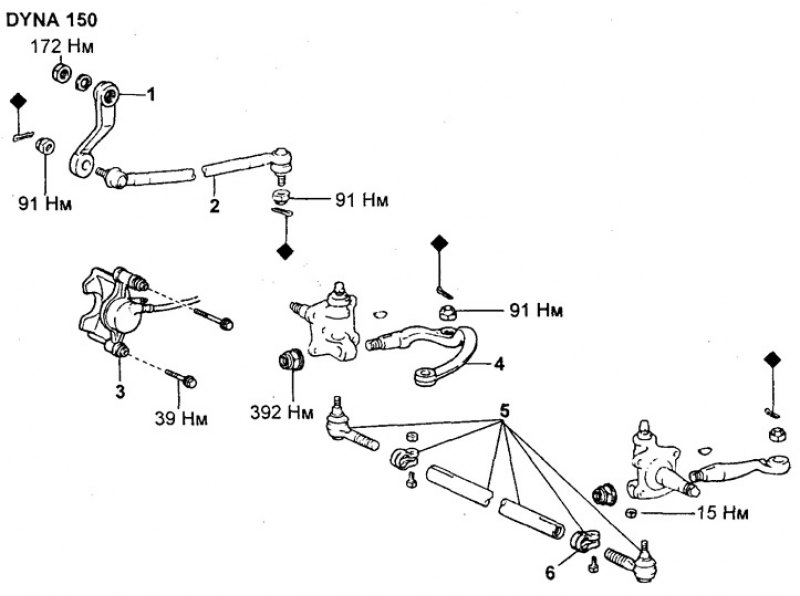

Рулевой привод. 1 - Сошка, 2 - Продольная рулевая тяга, 3 - Колесный тормозной цилиндр, 4 - Рычаг поворотного кулака, 5 - Рулевая тяга в сборе, 6 - Хомут.
- Момент затяжки — 91 Нм
3. Установите сошку и затяните гайку крепления сошки.
Момент затяжки:
- DYNA — 177 Нм
- DYNA — 172 Нм
4. Проверьте центральное положение рулевого колеса.
