Снятие центрального рычага (DYNA 100)
1. Отверните гайку крепления центрального рычага.
2. Отсоедините центральную рулевую тягу, предварительно отвернув гайку и сняв шплинт.
3. Отсоедините продольную рулевую тягу, предварительно отвернув гайку и сняв шплинт.
4. Отверните четыре болта и четыре гайки и снимите центральный рычаг.
Разборка центрального рычага (DYNA 100)

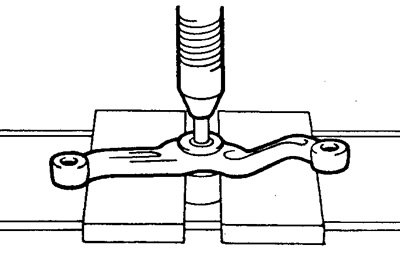

1. Снимите тягу центрального рычага.
2. Выньте вал центрального рычага.
а) Отверните два болта и снимите крышку корпуса рычага.

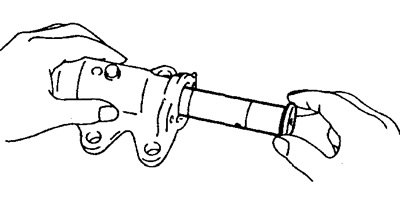

б) Выньте пружину, седло вала и сам вал.
Проверка центрального рычага

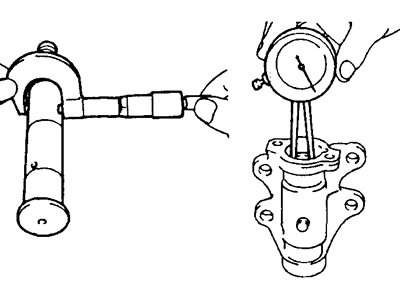

1. Проверьте вал центрального рычага и измерьте внутренний диаметр корпуса.
- Максимальный зазор — 0,1 мм
2. При необходимости, замените сальник.
а) Извлеките сальник отверткой.

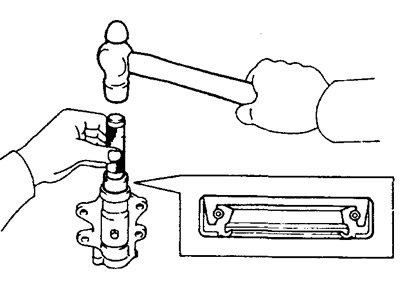

б) Вставьте новый сальник и нанесите консистентную смазку на литиевой основе.
3. Проверьте тягу центрального рычага на повреждения и износ.
Сборка центрального рычага (DYNA 100)
1. Вставьте вал в корпус центрального рычага.
а) Нанесите консистентную смазку на вал и внутреннюю поверхность корпуса.
б) Установите седло вала так, чтобы волнистая поверхность соприкасалась с валом после его установки.
в) Вставьте вал в корпус.
2. Установите седло и пружину на вал и затяните крышку двумя болтами.
- Момент затяжки — 11 Нм
3. Проверка вала центрального рычага.
а) Зажмите центральный рычаг в тисках.
б) Временно прикрутите гайку на вал.
в) Динамометрическим ключом измерьте преднатяг.
- Преднатяг — 2,0 Нм

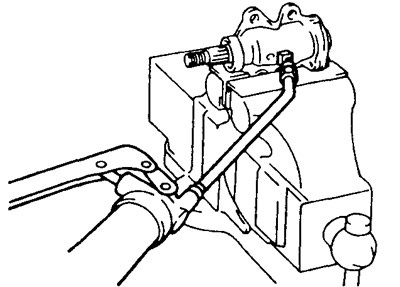

4. Прокачайте центральный рычаг консистентной смазкой на литиевой основе как показано на рисунке.
5. Установите тягу центрального рычага и временно закрутите гайку.
Установка центрального рычага (DYNA 100)
1. Установите центральный рычаг.
а) Подсоедините продольную рулевую тягу и центральную рулевую тягу к тяге центрального рычага.
б) Установите центральный рычаг и затяните болты и гайки крепления.
- Момент затяжки — 142 Нм
2. Затяните болт крепления продольной рулевой тяги и установите новый шплинт.
- Момент затяжки — 91 Нм
3. Затяните болт крепления центральной рулевой тяги и установите новый шплинт.
- Момент затяжки — 91 Нм
4. Затяните болт крепления центрального рычага.
- Момент затяжки — 103 Нм
