Отсоединение и подсоединение шлангов и трубок

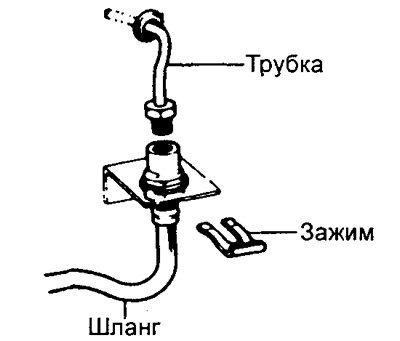

1. Отсоедините зажим и используя различный инструмент чтобы удерживать шланг и трубку, разъедините разъем.

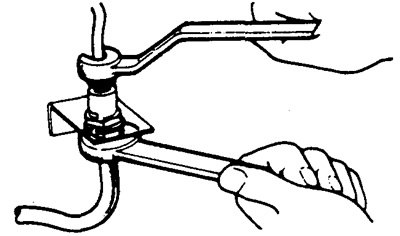

2. Соедините шланг и трубку руками и используя различный инструмент чтобы удерживать шланг и трубку, соедините разъем, при этом установите новый зажим.
- Момент затяжки: 15 Нм
Проверка тормозных шлангов и трубок
1. Проверьте шланги на износ и повреждения резьбы.

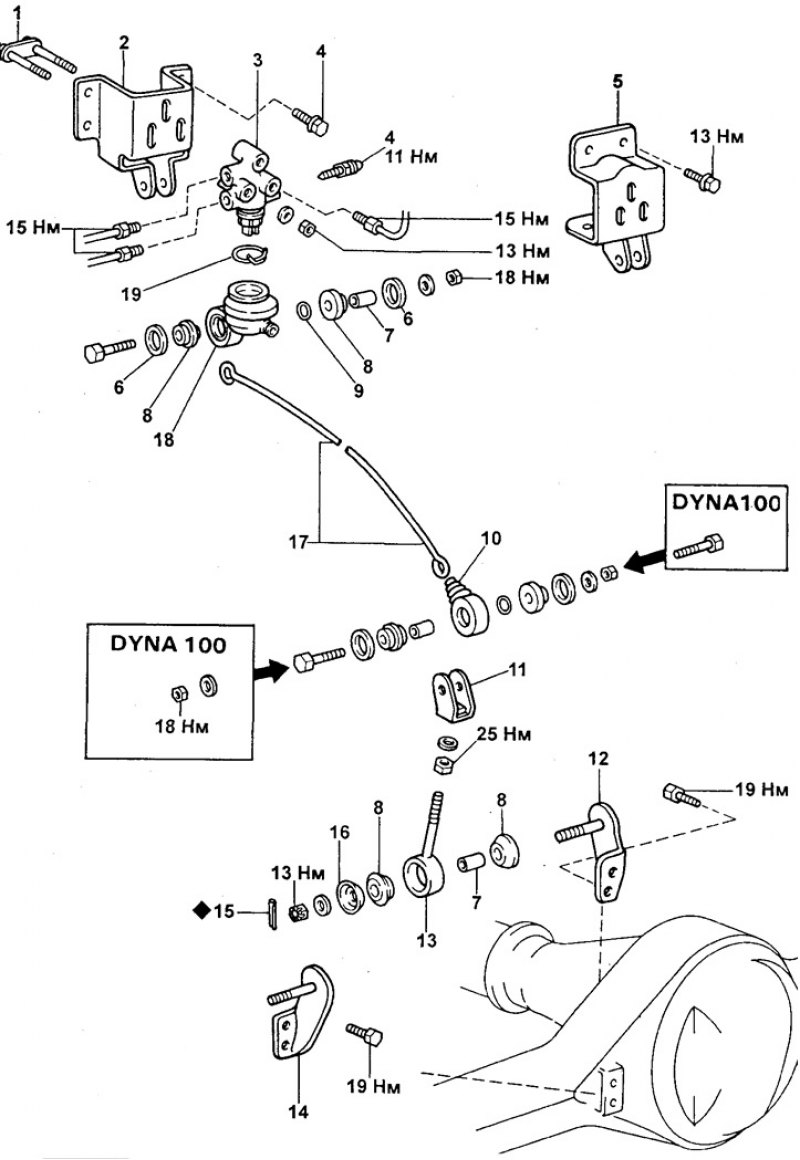

Клапан перераспределения тормозных сил. 1 - Установочная пластина, 2 - Кронштейн клапана (DYNA 150), 3 - Дозирующе-перепускной клапан, 4 - Штуцер сливного отверстия, 5 - Кронштейн клапана (DYNA 100), 6 - Плоская шайба, 7 - Центральная втулка, 8 - Упругая втулка, 9 - Резиновая плоская шайба, 10 - Пыльник узла пружины, 11 - Первая серьга, 12 - Кронштейн клапана (DYNA 150), 13 - Вторая серьга, 14 - Кронштейн серьги (DYNA 100), 15 - Разводной шплинт, 16 - Тарелка, 17 - Узел поршня, 18 - Пыльник клапана, 19 - Зажим.
(Источник расположен на сайте: autoinstruction.ru)

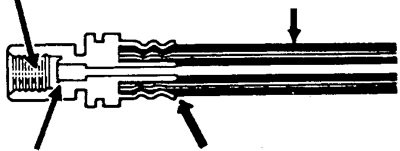

2. Проверьте трубки на износ, поломки, коррозию и повреждение резьбы.
