Стартер с редуктором планетарного типа (0,8 кВт) (4А-FE, 5E-FE и 7A-FE): 1 - тяговое реле, 2 - крышка сердечника, 3 - рычаг привода, 4 - крышка со стороны привода, 5 - пластина, 6 - сателлиты, 7 - шайба, 8 - водило, 9 - шайба, 10 - эпицикл, 11 - амортизатор, 12 - подшипник, 13 - Шайба, 14 - стопорное кольцо, 15 - обгонная муфта, 16 - ограничительная втулка, 17 - стопорное кольцо, 18—стяжной болт, 19—крышка со стороны коллектора, 20 - щеткодержатель, 21 - кольцевое уплотнение, 22 - корпус, 23 - кольцевое уплотнение, 24 - якорь
1. Снимите тяговое реле.
- а) Отверните гайку и отсоедините жгут проводки от вы вода тягового реле,

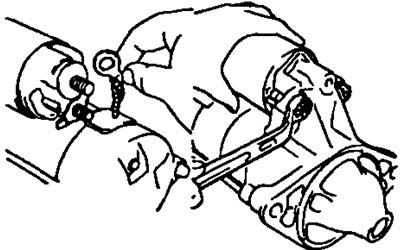

- б) Ослабьте 2 гайки крепления тягового реле к крышке стартера со стороны шестерни и снимите реле.

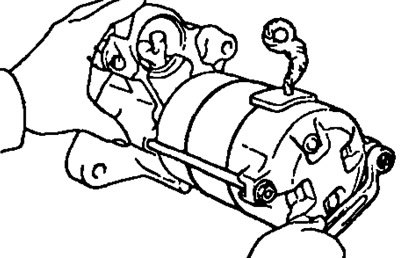

2. Отверните два стяжных болта и вытяните корпус в сборе с обмоткой статора вместе с якорем.

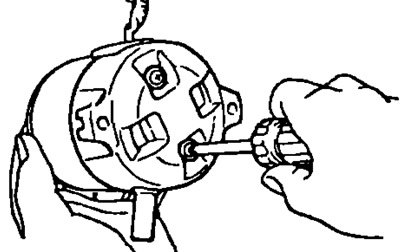

3. Отверните даа винта с кольцевыми уплотнениями и снимите крышку со стороны коллектора, придерживая при этом жгут проводки.
4. Снимите щеткодержатель.
- а) С помощью отвертки отожмите пружину и отсоедините щеткодержатель.
- б) Отсоедините 4 щетки и снимите щеткодержатель.
5. Отсоедините якорь от корпуса стартера.

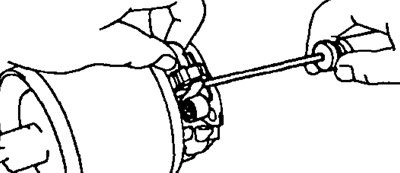

6. Снимите 2 кольцевых уплотнения с корпуса стартера.

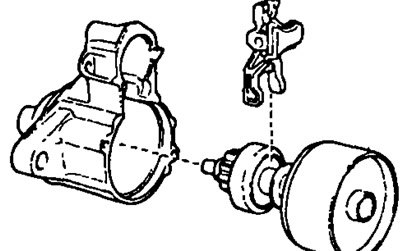

7. Отсоедините рычаг привода и обгонную муфту с шестерней привода вместе с амортизатором от крышки со стороны шестерни привода.

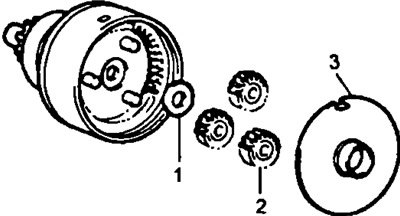

8. Снимите сателлиты. Отсоедините от амортизатора шайбу (1), 3 сателлита (2) и пластину (3).
9. Снимите обгонную муфту с шестерней привода.

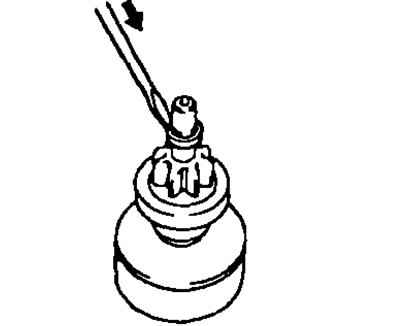

- а) С помощью отвертки сдвиньте ограничительную втулку к обгонной муфте.
- 6} Отверткой извлеките стопорное кольцо.

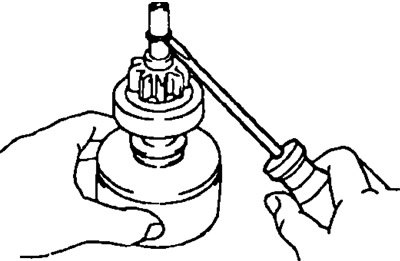

- в) Снимите ограничительную втулку и обгонную муфту.
10. Снимите водило и эпицикл.

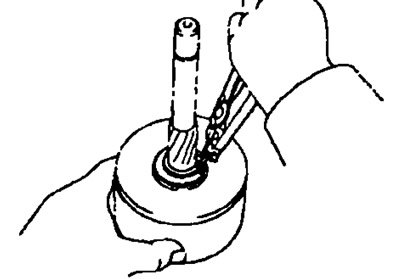

- а) С помощью плоскогубцев снимите стопорное кольцо и шайбу.
- б) Снимите водило и шайбу.
