Стартер 0,8 кВт
Примечание: используйте высокотемпературную консистентную смазку для подшипников и шестерней при сборке стартера.
1. Установите корончатую шестерню и водило.

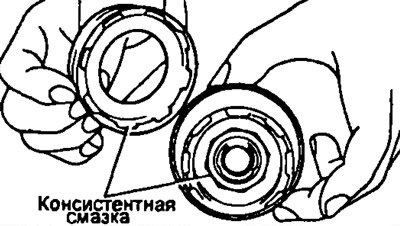

- а) Нанесите смазку на эпицикл в местах контакта с амортизатором и сателлитами.
- б) Совместите паз эпицикла с выступом внутри амортизатора.

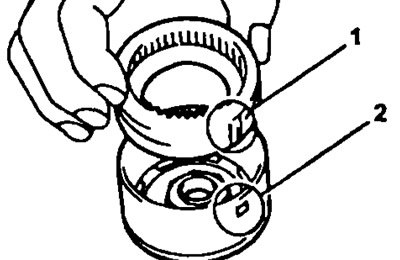

- в) Вставьте и поверните эпицикл, чтобы зафиксировать амортизатор.
- г) Нанесите высококачественную консистентную смазку с присадками на подшипник.
- д) Нанесите смазку на шайбу и установите ее на водило.

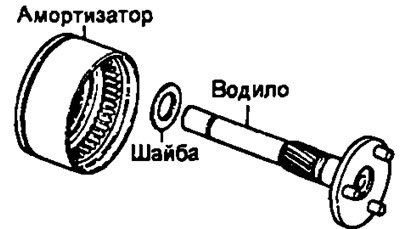

- в) Установите водило и амортизатор.
- ж) С помощью плоскогубцев установите шайбу и стопорное кольцо.
2. Установите тяговое реле.
- а) Нанесите смазку на втулку и в паз ограничительной втулки обгонной муфты,

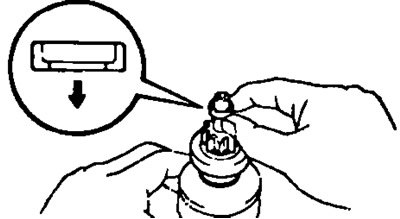

- б) Установите обгонную муфту и ограничительную втулку на водило.
- в) Нанесите смазку на стопорное кольцо и установите его в паз водила.

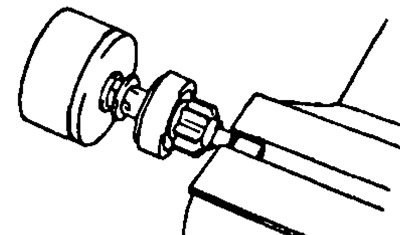

- г) С помощью тисков обожмите стопорное кольцо.

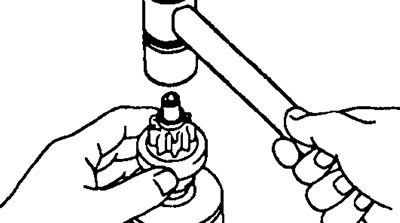

- д) Придерживая обгонную муфту, посадите водило и установите ограничительную втулку на стопорное кольцо с помощью молотка с пластиковым бойком.
3. Установите сателлиты.
- а) Нанесите смазку на сателлиты и —фланец водила с направляющими.
- б) Установите шайбу и 3 сателлита.

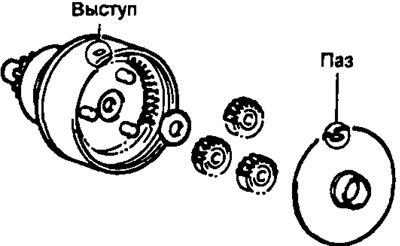

- в) Установите пластину, совместив ее паз с выступом внутри амортизатора.
4. Установите рычаг привода и обгонную муфту вместе с амортизатором.
- а) Нанесите высококачественную консистентную смазку с присадками на подшипник в крышке со стороны привода.
- б) Нанесите смазку на рычаг привода в точке опоры.
- в) Установите рычаг привода на обгонную муфту.

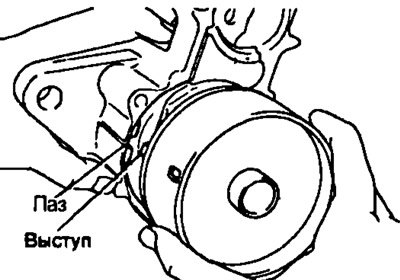

- г) Совместите выступ амортизатора с пазом крышки со стороны привода.
5. Установите новые кольцевые уплотнения на корпус стартера
6. Установите якорь в корпус стартера.
7. Установите щеткодержатель.
- в) Установите щеткодержатель на якорь в соответствующее положение.

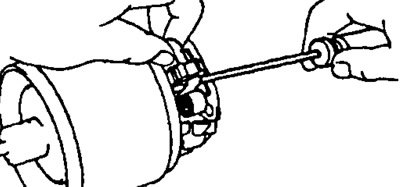

- б) С помощью отвертки отожмите пружину щетки и соедините щетку с щеткодержателем. Установите таким образом 4 щетки.
Примечание: проверьте, чтобы провода (+) щетки не соприкасались с "массой".
8. Установите коллектор.
- а) Нанесите турбинное масло с присадками на подшипник в крышке со стороны коллектора.
- б) Установите крышку, используя 2 новых винта с кольцевыми уплотнениями.
9. Установите корпус стартера и якорь в сборе.

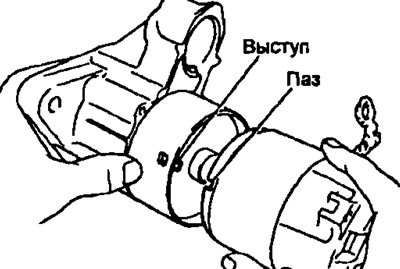

- а) Совместите паз в корпусе стартера с выступом амортизатора.

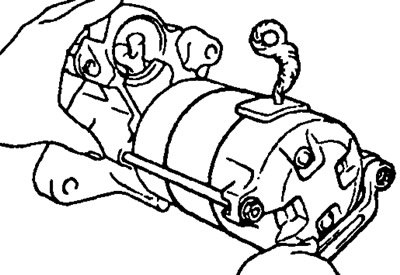

- б) Установите корпус стартера с якорем в сборе и закрепите его 2-мя болтами.
10. Установите тяговое реле.
- а) Установите крышку на тяговое реле.
- б) Установите тяговое реле и закрепите его с помощью 2-х гаек.
- е) Подсоедините проводку к выводу стартера С и заверните гайку.
Стартер 2,2 кВт
Примечание: используйте высоко-температурную консистентную смазку для подшипников и шестерней при сборке стартера.
1. Установите рычаг привода на обгонную муфту.
2. Установите обгонную муфту на вал.
- а) Нанесите консистентную смазку на обгонную муфту и вал.

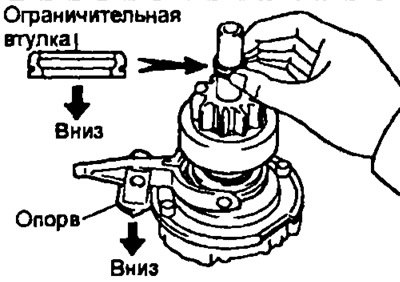

- б) Установите обгонную муфту и ограничительную втулку на вал.
- в) Установите новое стопорное кольцо на вал.
- г) С помощью плоскогубцев запрессуйте стопорное кольцо.
- д) Убедитесь, что стопорное кольцо установлено правильно.

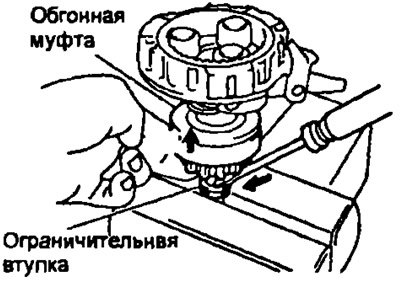

- е) С помощью отвертки надвиньте ограничительную втулку на стопорное кольцо.
3. Установите вал в сборе и обгонную муфту.
- а) Установите вал и рычаг привода.
- б) Совместите отверстия на крышке стартера с штифтами.

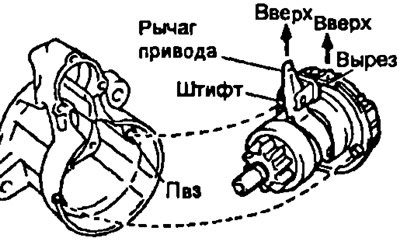

- в) Установите вал и обгонную муфту в крышку со стороны привода.
- г) Установите амортизатор.
4. Установите пластину якоря.
- а) Установите пластину якоря, как показано на рисунке.
- б) Совместите пазы на эпицикле и выступах пластины якоря.

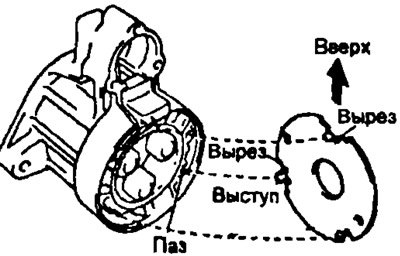

- в) Установите пластину якоря На эпицикл.
5. Установите щеткодержатель на якорь.
- а) Установите 4 держателя и четыре пружины на щеткодержатель.

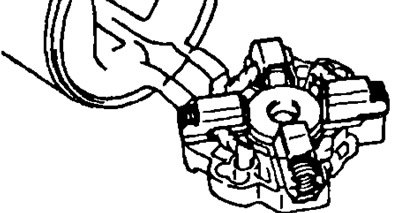

- б) Установите 4 щетки на щеткодержатель.
- в) Установите щеткодержатель на якорь.
6. Установите крышку со стороны привода на корпус стартера.
- а) Установите шайбу, крышку со стороны привода и упорную шайбу с фиксатором.
- б) Проверьте зазор между фиксатором и крышкой.
- а} Нанесите консистентную смазку на крышку со стороны привода.
- г) Установите крышку со стороны привода и закрепите ее двумя винтами. Момент затяжки: 1,7 Нм.
7. Установите корпус стартера на
- а) Совместите амортизатор с вырезом на корпусе.
- б) Установите корпус стартера и якорь а сбора, закрепив двумя болтами. Момент затяжки: 8,5 Нм.
8. Установите тяговое реле.
- а) Установите сердечник на рычаг привода.
- 6} Установите возвратную пружину и тяговое рапе, закрепив его тремя винтами. Момент затяжки: 5,0 Нм.
- в) Подсоедините к выводу С жгут проводки и закрепите его гайкой. Момент затяжки: 8,0 мм.
