Проверка реле свечей накаливания №1 (2С)
1. Снимите реле свечей накалиаания №1. Реле установлено в левой задней части моторного отсека.

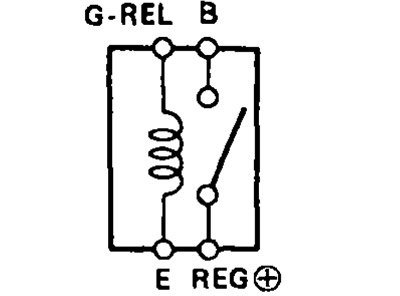

2. Проверьте репе свечей накаливания Ns1.

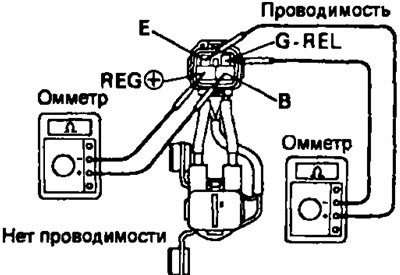

А. Проверьте цепь реле.
- а) Используя омметр, убедитесь в наличии проводимости между выводами "G-REL" и "Е".
- б) Убедитесь в отсутствии проводимости между выводами "В" и "REG+".
Если проводимость не соответствует спецификации, замените реле.

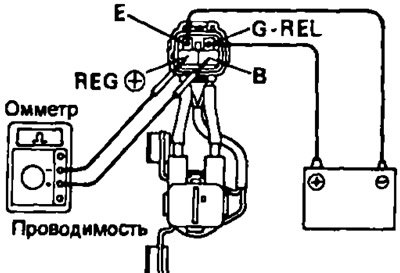

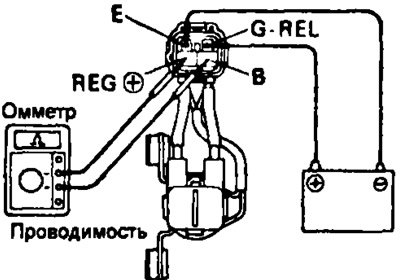

Б. Проверьте функционирование реле.
- а) Подводите напряжение аккумуляторной батареи к выводам "G-REL" и "Е".
- б) С помощью омметра убедитесь в наличии проводимости между выводами "В" и "REG+".
Если функционирование не соответствует описанию, замените реле.
3. Установите реле свечей накаливания №1.
Проверка реле свечей накаливания №2 (2С)
1. Снимите реле свечей накаливания №2. Реле располагается в левой задней части моторного отсека.
2. Проверьте реле свечей накаливания №2.

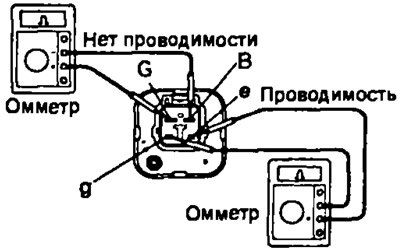

А. Проверьте проводимость реле.
- а) С помощью омметра убедитесь в наличии проводимости между выводами "д" и "е".
- б) Убедитесь в отсутствии проводимости между выводами "В" и "G".
(Оригинал выложен на портале: «www.Autoinstruction.ru»)
Если проводимость не соответствует спецификации, замените реле.
Б. Проверьте функционирование реле.
- а) Подведите напряжение от аккумуляторной батареи к выводам "д" и "е".
- б) С помощью омметра убедитесь в наличии проводимости между выводами "В" и "G".
Если функционирование не соответствует описанию, замените реле.
Проверка реле свечей накаливания(2С-Т)

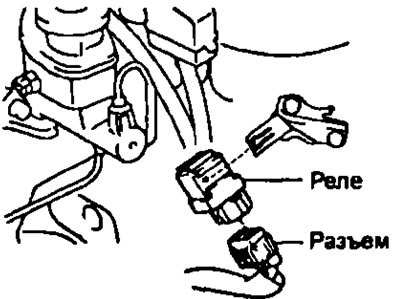

1. Снимите реле свечей накаливания.
2. Проверьте реле свечей накаливания.
А. Проверьте цепь реле.
- а) Используя омметр, убедитесь в наличии проводимости между выводами "1" и "2".
- б) Убедитесь в отсутствии проводимости между выводами "3" и "4".
Если проводимость не соответствует спецификации, замените реле.
Б. Проверьте функционирование реле.
- а) Подведите напряжение аккумуляторной батареи к клеммам "3" и "4".
- б) С помощью омметра убедитесь в наличии проводимости между выводами "1" и "2".
Если функционирование не соответствует описанию, замените реле.
3. Установите реле свечей накаливания №1.
