Когда двигатель работает и ключ замок зажигания находится в положении "ВКЛ" ("ON"), магнитное поле катушки отключается, и сердечник возвращается в исходное положение под действием возвратной пружины. Ток больше не поступает через вывод "30", и электродвигатель останавливается.

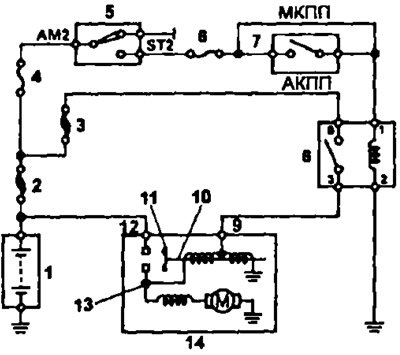

Схема системы запуска (3S-FE, 4S-FE и 4A-FE) 1 - аккумуляторная батарея, 2 - главная плавкая вставка '*2,0L'', 3 - главная плавкая вставка S40A), 4 - плавкая вставка "АМ2" 30 А), 5 - замок зажигания, 6 - предохранитель "ST" (7,5 А), 7 - выключатель запрещения запуска (модели с АКПП), 8 - реле стартера, 9 - вывод стартера "50", 10 - сердечник, 11 - контактная пластина, 12 - вывод стартера "30", 13 - вывод стартера "С", 14 - стартер
Схема системы запуска (3S-GE, 5Е-FE) 1 - аккумуляторная батарея, 2 - главная плавкая вставка "2,0L", 3 - плавкая вставка "ALT" (100 А), 4 - плавкая вставка "АМ1" (40 А), 5 - замок зажигания, 6 - вывод стартера "50", 7 - вывод стартера "30", 8 - вывод стартера "С", 9 - стартер, 10 - выключатель запрещения запуска
(Статья перепечатана отсюда: «Autoinstruction.ru»)
Схема системы запуска (7A-FE) 1 - аккумуляторная батарея, 2 - главная плавкая вставка "3,0W", 3 - плавкая вставка "ALT" (100 А), 4 - плавкая вставка "АМ1" (40 А), 5 - замок зажигания, 6 - реле стартера, 7 - вывод стартера "30", 8 - сердечник, 9 - вывод стартера "50" 10 - контактная пластина, 11 - вывод стартера "С", 12 - стартер
