Детали для разборки и сборки топливного насоса: 1 - крепление разъема, 2 - разъем, 3 - прокладка, 4 - проводка, 5 - датчик уровня топлива, 6 - кронштейн крепления топливного насоса, 7 - топливный шланг, 8 - топливный насос, 9 - фильтр топливного насоса, 10 - зажим, 11 - резиновая подушка
Разборка

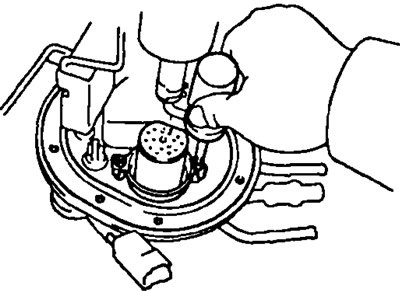

1. (5E-FE} Снимите электромагнитный-клапан отсечки подачи топлива, отвернув два винта, фиксатор и прокладку.
2. Снимите топливный насос с кронштейна.

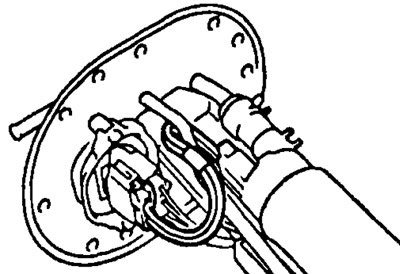

- a) (3S-FE, 4S-FE, 5E-FE) Отсоедините проводку топливного насоса от разъема.
- б) (3S-GE) Отверните гайку и снимите пружинную шайбу и отсоедините провода от кронштейна насоса. Отсоедините три провода.

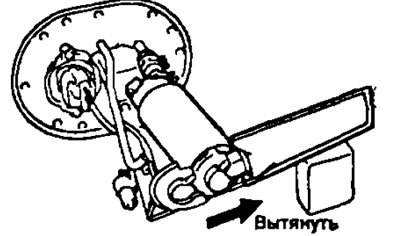

- в) Снимите нижнюю часть топливного насоса с кронштейна.
- г) Снимите резиновую подушку с топливного насоса.
- д) Отсоедините топливный шланг от топливного насоса и снимите насос.
3. Снимите фильтр топливного насоса.
- а) Снимите зажим.

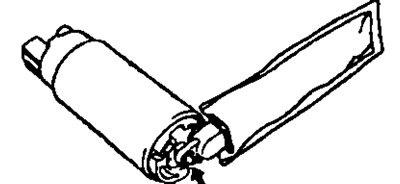

- б) Вытяните топливный фильтр.

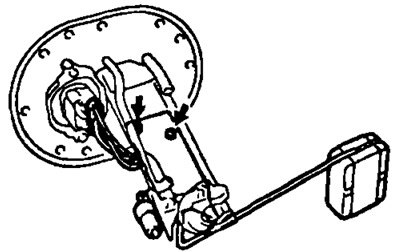

4. Снимите датчик уровня топлива с кронштейна, отсоединив разъем датчика уровня топлива и отвернув два винта.

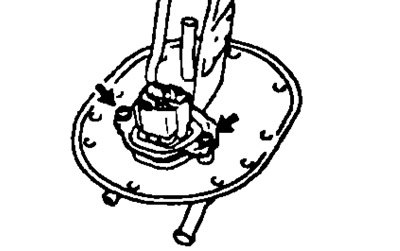

5. Отверните два винта, снимите крепление разъема, разъем и прокладку.
Сборка
1. Установите новую прокладку, разъем, крепление разъема и затяните два винта.
2. Установите датчик уровня топлива на кронштейн.
- а) Установите датчик уровня топлива и затяните два винта.
- б) Подсоедините разъем датчика уровня топлива к разъему.

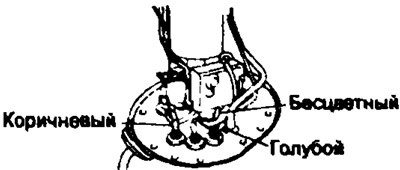

- в) (3S-GE, 5E-FE) Подсоедините провода к кронштейну топливного насоса и подсоедините провода, как показано на рисунке.
3. Установите фильтр топливного насоса и зажим
4. Установите топливный насос на кронштейн
- а) Подсоедините топливный шланг к топливному насосу
- б) (3S-GE) Подсоедините провода к топливному насосу с помощью пружинной шайбы и гайки.
- в) Установите резиновую подушку.

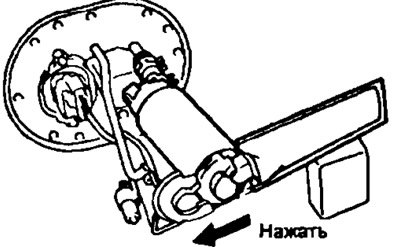

- г) Установите топливный насос нажатие на нижнюю честь.
[Оригинал расположен на ресурсе AutoInstruction.ru]
- д) Подсоедините проводку топливного насоса к разъему.
5. (5E-FE) Установите электромагнитный клапан отсечки подачи топлива, используя новую прокладку, фиксатор и закрепив его двумя винтами.
