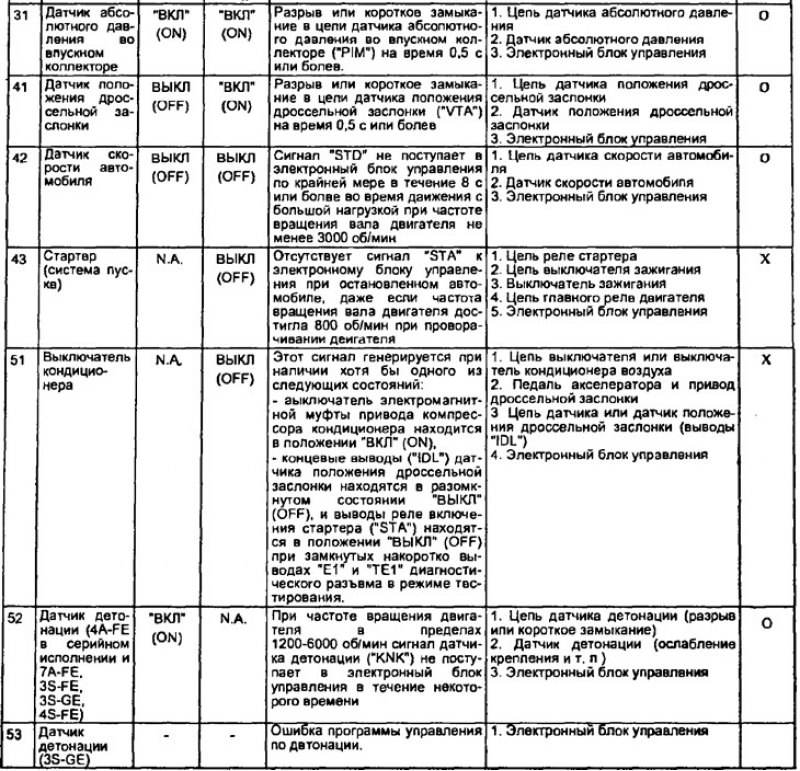

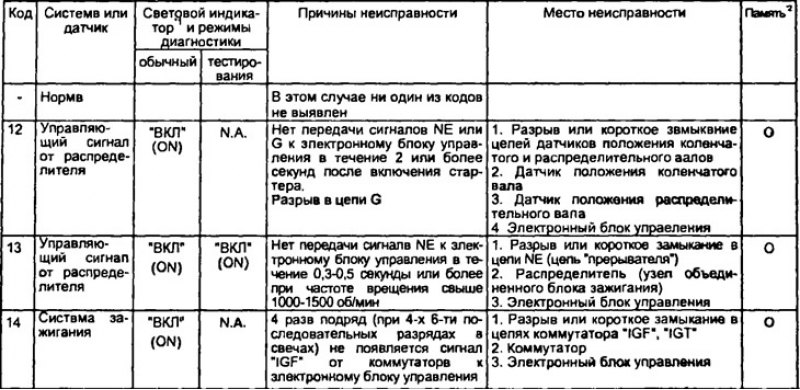

Диагностические коды для электронного блока управления (3S-FE, 3S-GE, 4A-FE, 4S-FE, 5E-FE и 7A-FE)
Примечания:
(1)
- Символ "ВКЛ’ (ON) в колонке режима диагностики означает, что предупреждающий световой сигнал "CHECK* загорается при определении неисправности.
- Символ "ВЫК/1" (OFF) означает, что предупреждающий сватовой сигнал "CHECK" не загорается при определении неисправности, даже если неисправность зафиксирована.
Источник доступен на веб-сайте: AutoInstruction.ru
(2)
- Символ X обозначает, что диагностический код заносится в память электронного блока управления при фиксировании неисправности.
- Символ О означает, что код не заносится в память электронного блока управления, даже если неисправность фиксируется. Соответственно, вывод результатов диагностики проводится при включенном зажигании.
- Символ А обозначает, что этот пункт не включен в систему диагностики т.е., при высвечивании кода это не является неисправностью, и после стирания кодов он на появится вновь.
