- а) Отсоедините разъемы от электронного блока управления.
- б) Удалите фиксаторы, как показано на рисунке, что позволит легко подключать пробники тестера.
Примечание: будьте осторожны с элементами "А" и "В", которые могут быть легко сломаны, особенно в холодную погоду.
- в) Снова подключите разъемы к электронному блоку управления.
Примечание:
- Выполняйте все измерения напряжения при соединенных разъемах.
- Напряжение аккумуляторной батареи должно быть не ниже 11 В при включенном зажигании.
Используя вольтметр с большим собственным сопротивлением (не менее 10 кОм/B), измерьте напряжение на каждом выводе электронного блока управления.

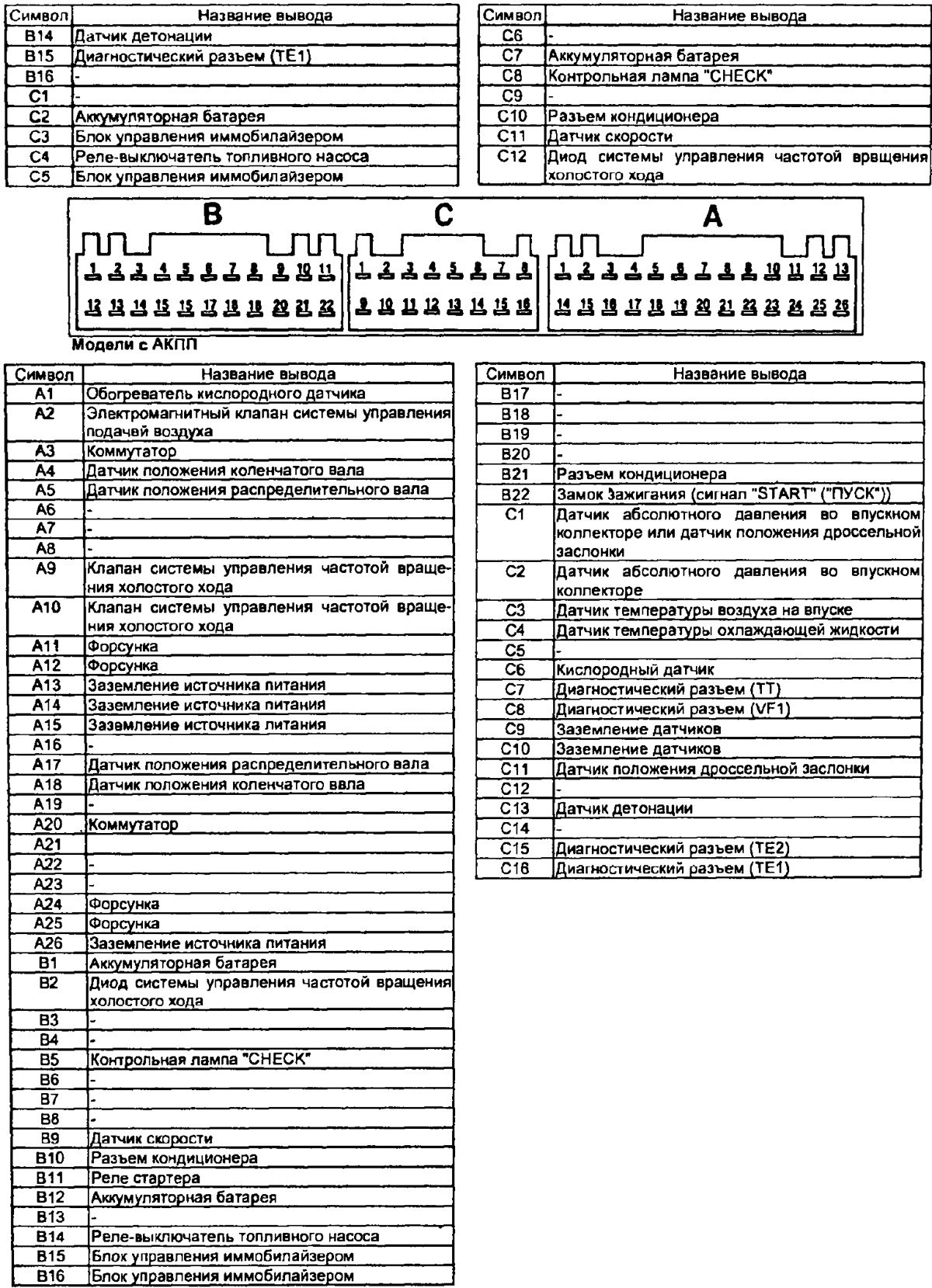

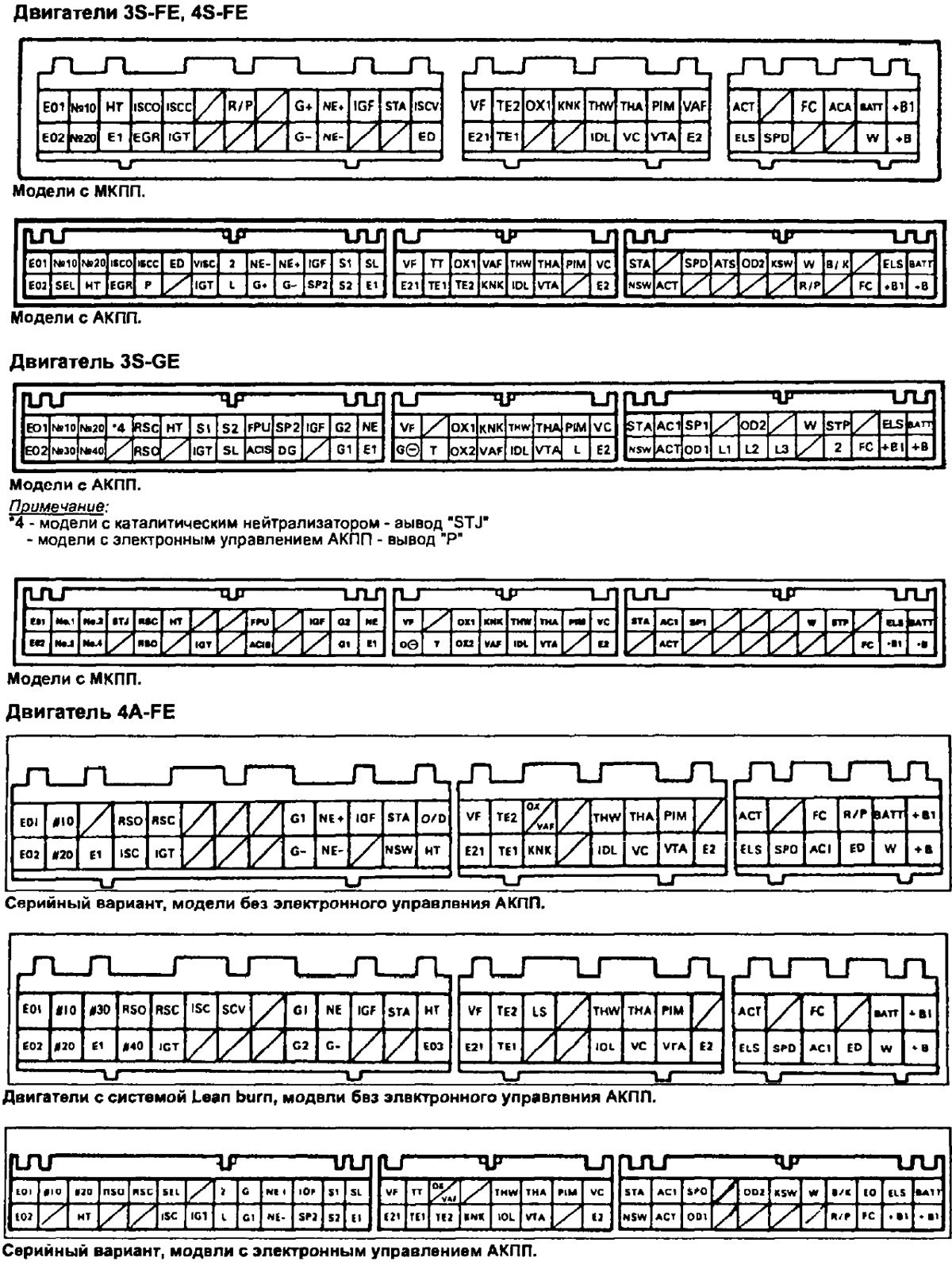

Выводы электронного блока управления
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Напряжение между выводами электронного блока управления

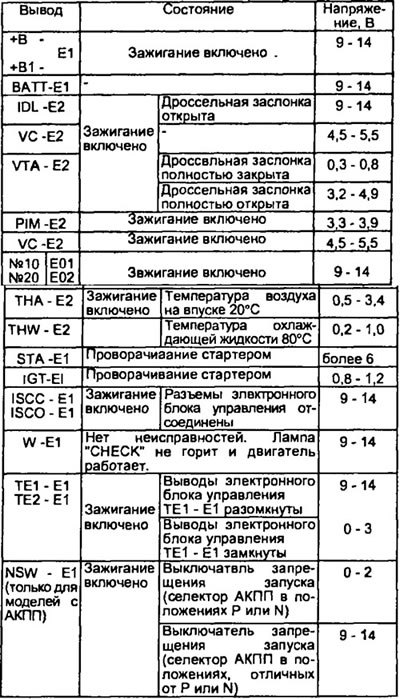

Двигатели 3S-FE, 4S-FE
Двигатель 3S-GE

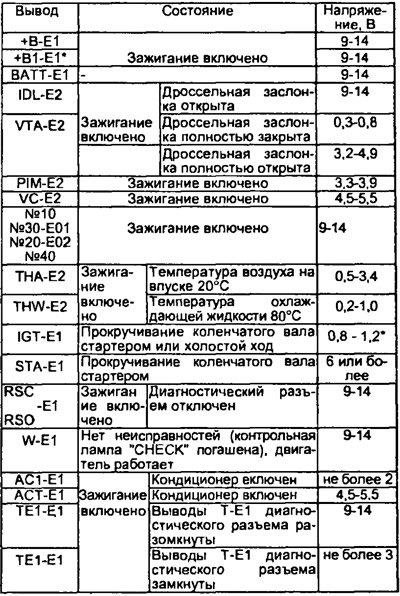

Двигатель 4A-FE
Двигатель 5E-FE
Сопротивление между выводами электронного блока управления
