Проверка тягового реле стартера (Toyota Carina 6 «T190»)

  • Главная
  • Тойота
  • Карина
  • T190 (1992-1996)
  • Двигатель и системы
  • Система пуска и заряда
  • Проверка тягового реле стартера
0

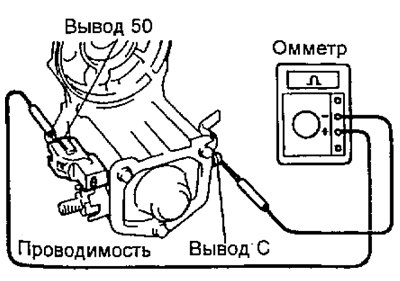

1. Проверка втягивающей обмотки тягового реле.

С помощью омметра убедитесь в наличии проводимости между выводами стартера "50" и "С".

В противном случае замените тяговое реле.

Кроме стартера 2,2 кВт

Кроме стартера 2,2 кВт


Стартер 2,2 кВт (2С)

Стартер 2,2 кВт (2С)


2. Проверка удерживающей обмотки.

С помощью омметра убедитесь в отсутствии проводимости между выводом стартера "50" и корпусом.

В противном случае замените тяговое реле.
Статья проверена экспертом: Вячеслав Веретенников
