При наличии износа или повреждений замените шестерни.
При наличии задиров или сколов на поверхностях зубьев шестерни обгонной муфты, проверьте рабочие поверхности зубьев зубчатого венца маховика.
2. Проверьте обгонную муфту. Проверьте, что шестерня привода вращается по часовой стрелке свободно, а против часовой стрелки — не вращается.
Если условия не выполняются, то замените обгонную муфту.
3. Замените обгонную муфту (при необходимости).
А. Разборка крышки стартера со стороны привода и обгонной муфты.
а) Зажмите медный стержень в тисках и установите на нее крышку стартера со стороны привода с обгонной муфтой в сборе.
б) Нажмите на ведущую шестерню.
в) С помощью молотка с пластиковым бойком осадите ограничительную втулку.
г) С помощью отвертки отожмите стопорное кольцо.

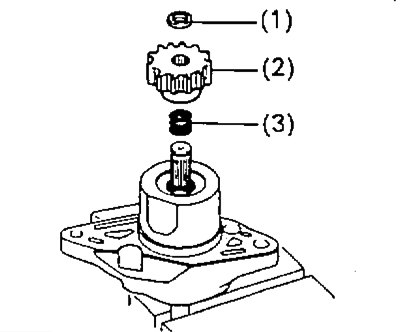

д) Снимите:
- (1) ограничительную втулку,
- (2) ведущую шестерню,
- (3) пружину.
е) Нажмите на крышку стартера со стороны привода и снимите держатель пружины.

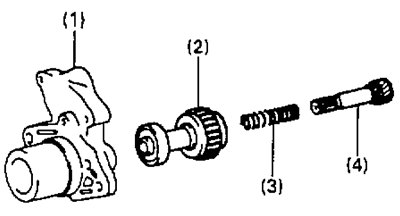

ж) Отсоедините:
- (1) крышку стартера со стороны привода,
- (2) обгонную муфту,
- (3) пружину,
- (4) вал обгонной муфты.
Если условия не выполняются, то замените обгонную муфту.
Б. Сборка крышки стартера со стороны привода и обгонной муфты.
а) Соедините:
- (1) крышку стартера со стороны привода,
- (2) обгонную муфту,
- (3) пружину,
- (4) вал обгонной муфты.
б) Зажмите в тисках медный стержень и установите на нее крышку стартера со стороны привода и обгонную муфту в сборе.
в) Нажмите на крышку стартера со стороны привода и установите:
- (1) держатель пружины,
- (2) пружину,
- (3) ведущую шестерню,
- (4) ограничительную втулку.
г) Нажмите на ведущую шестерню.

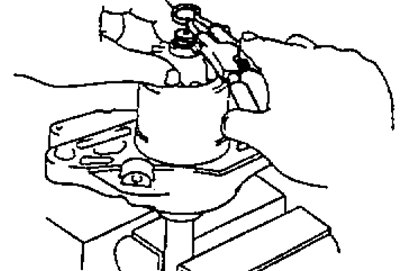

д) Установите новое стопорное кольцо.
е) С помощью плоскогубцев обожмите стопорное кольцо.
Информация представлена на сайте (Autoinstruction.ru)
ж) Снимите крышку стартера со стороны привода с обгонной муфтой в сборе с медного стержня.
з) С помощью молотка с пластиковым бойком посадите на место вал обгонной муфты и установите ограничительную втулку на стопорное кольцо.
