Рис. 8.69. Разборка обгонной муфты: 1 – болт; 2 – нажимной диск; 3 – прокладка; 4 – стопорное кольцо; 5 – шкив компрессора системы кондиционирования воздуха; 6 – винт; 7 – хомут; 8 – винт; 9 – статор и устройство тепловой защиты; 10 – корпус компрессора системы кондиционирования воздуха
Разберите в порядке, указанном на рисунке 8.69.
Снятие болта обгонной муфты

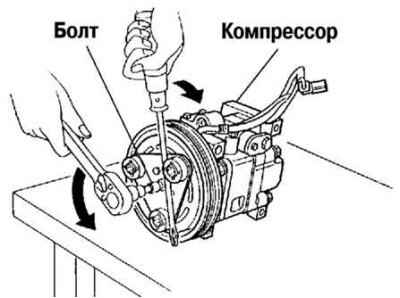

Рис. 8.70. Снятие болта обгонной муфты
При снятии и установке болта удерживайте нажимной диск, как показано на рисунке 8.70.
При установке нового компрессора системы кондиционирования воздуха замените болт.

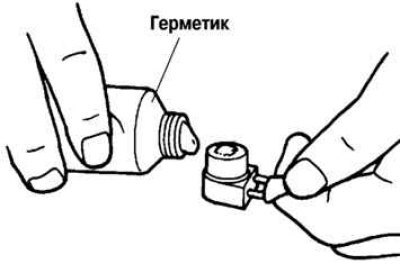

Рис. 8.71. Удаление герметика со стороны компрессора
После удаления статора и устройства тепловой защиты полностью удалите герметик со стороны компрессора системы кондиционирования воздуха (рис. 8.71).
Перед установкой нанесите приблизительно 1 г силиконового герметика (герметик KE-347W или аналогичный) на контактную поверхность устройства тепловой защиты, затем аккуратно установите его на компрессор системы кондиционирования воздуха, не оставляя зазоров.
При установке нового статора и устройства тепловой защиты, замените винт.
При монтаже нового статора и устройства тепловой защиты, замените хомут.

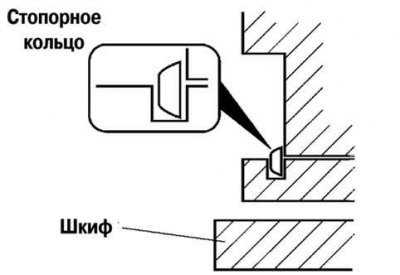

Рис. 8.72. Схема замены стопорного кольца
При монтаже нового нажимного диска, шкива компрессора системы кондиционирования воздуха, статора или корпуса компрессора замените стопорное кольцо (рис. 8.72).
