Проверка без снятия
1. Рычаг переключения передач установите в нейтральное положение.
2. Условие проверки: Аккумуляторная батарея должна быть заряжена.
3. Соедините накоротко клемму 30 (толстый положительный кабель) и 50 (тонкий кабель к замку зажигания) стартера. Шестерня стартера должна выйти вперед (щелкнуть) и стартер должен запуститься. Если этого не происходит, снимите стартер и проверьте его в снятом состоянии.
Проверка со снятием
1. Снимите стартер.
2. Соедините аккумуляторную батарею вспомогательным кабелем (стартовым) следующим образом со стартером и тяговым реле. Отрицательный полюс батареи соедините с корпусом стартера. Кабель от положительной клеммы батареи приложите кратковременно к клемме 50 реле. Шестерня стартера должна выйти вперед.
Внимание: Положительный кабель должен быть присоединен к клемме 50 в течение времени не более 10 с, в противном случае обмотка реле перегорит.
3. Если шестерня выходит вперед, а стартер не вращается, электродвигатель стартера необходимо сдать в ремонт.
4. Если шестерня не выходит вперед, замените тяговое реле.
Снятие
1. Снимите стартер.
2. Отверните 2 болта крепления тягового реле.
3. Отсоедините и снимите тяговое реле от стартера.
Установка

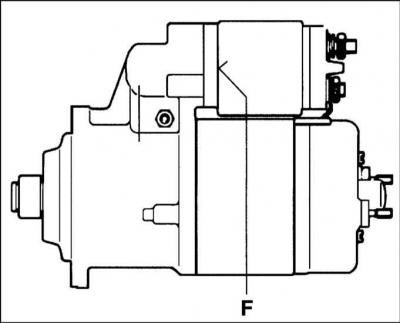

1. Покройте плоскость контакта (F) стартера соответствующим герметиком.
2. Соедините тяговое реле с рычагом привода в стартере, затем закрепите гайками.
3. Соедините провод с тяговым реле.
4. Снова проверьте тяговое реле, как описано выше.
5. Установите стартер на место.
