Снятие
Отсоедините отрицательный кабель (–) аккумуляторной батареи при выключенном зажигании.
Внимание: Вследствие этого стирается информация из электронных блоков памяти, как например, код радиоприемника. Без кода радиоприемник может быть включен только изготовителем или СТО AUDI. Поэтому ознакомьтесь с материалами подраздела Ввод кода радиоприемника.
Дизельный двигатель
1. Снимите аккумуляторную батарею, обратитесь к подразделу Снятие и установка аккумуляторной батареи.

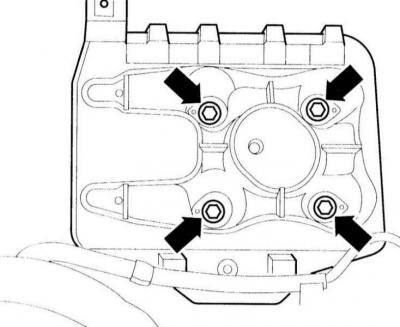

2. Отверните болты крепления и снимите консоль аккумуляторной батареи (стрелки на иллюстрации).
Все автомобили

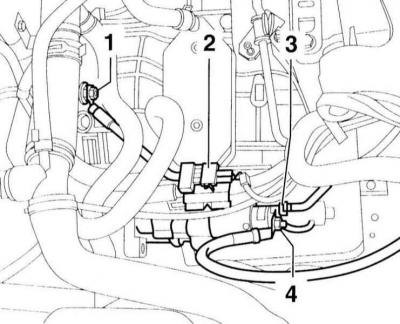

3. Отсоедините провод –1–.
4. Расстыкуйте разъем –2– и выньте из держателя.
5. Отсоедините провод –4– и расстыкуйте разъем –3–.
6. Выньте провода из направляющей.

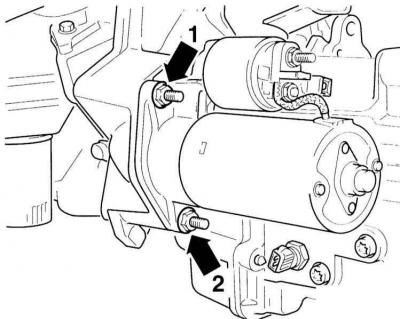

7. Выверните верхний болт крепления стартера –1–.
8. Снимите шумопоглощающий элемент в центре.

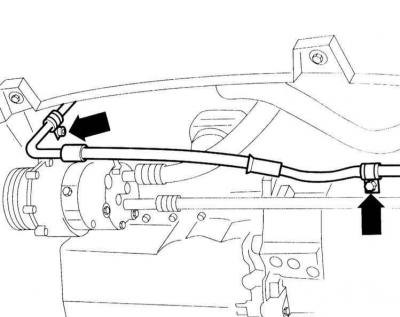

9. Отсоедините напорный трубопровод гидроусилителя руля от держателя (стрелка справа на иллюстрации).
10. Выверните нижний болт крепления стартера –2–.
11. Выньте стартер вниз.
Установка
1. Установите стартер и закрепите его к КПП моментом 65 Нм.
2. Закрепите трубопровод давления гидроусилителя руля моментом 20 Нм.
3. Присоедините электрический провод клеммы 30 к стартеру и закрепите моментом 16 Нм.
4. Состыкуйте разъем клеммы 30.
5. Установите центральный шумопоглощающий элемент.
6. Дизельный двигатель: Закрепите консоль аккумуляторной батареи и установите батарею, обратитесь к подразделу Снятие и установка аккумуляторной батареи.
7. Присоедините кабель массы (–) аккумуляторной батареи. Внимание: Активизируйте высотную автоматику электрического стеклоподъемника, а также установите часы и введите код магнитолы, обратитесь к подразделу Снятие и установка аккумуляторной батареи и Ввод кода радиоприемника.
