Разборка
1. Снимите тяговое реле.
а) Отверните гайку и отсоедините жгут проводи! от вывода тягового реле.

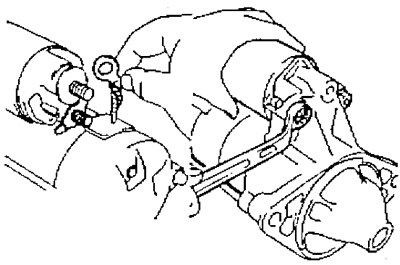

б) Ослабьте 2 гайки крепления тягового реле к крышке стартера со стороны шестерни и снимите реле.

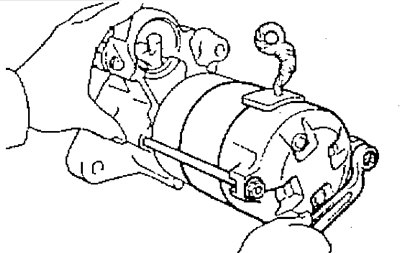

2. Отверните два стяжных болта и вытяните корпус в сборе с обмоткой статора вместе с якорем.

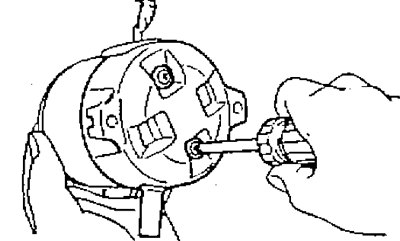

3. Отверните два винта с кольцевыми уплотнениями и снимите крышку со стороны коллектора, придерживая при этом жгут проводки.
4. Снимите щеткодержатель.

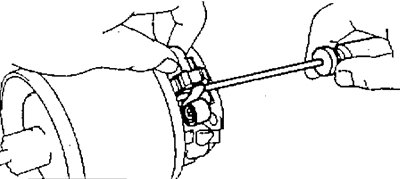

а) С помощью отвертки отожмите пружину и отсоедините щеткодержатель.
б) Отсоедините 4 щетки и снимите щеткодержатель.
5. Отсоедините якорь от корпуса стартера.
6. Снимите 2 кольцевых уплотнения с корпуса стартера.

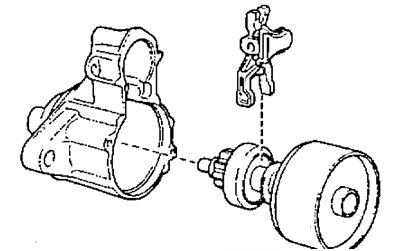

7. Отсоедините рычаг привода и обгонную муфту с шестерней привода вместе с амортизатором от крышки со стороны шестерни привода.
8. Снимите сателлиты.

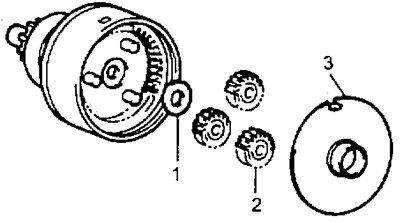

Отсоедините от амортизатора шайбу (1), 3 сателлита (2) и пластину (3).
9. Снимите обгонную муфту с шестерней привода.

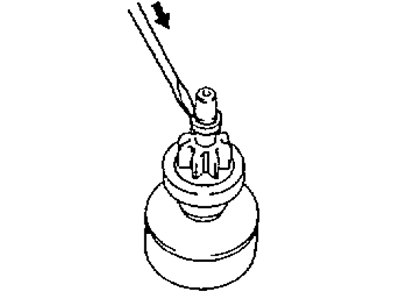

а) С помощью отвертки сдвиньте ограничительную втулку к обгонной муфте.
б) Отверткой извлеките стопорное кольцо.

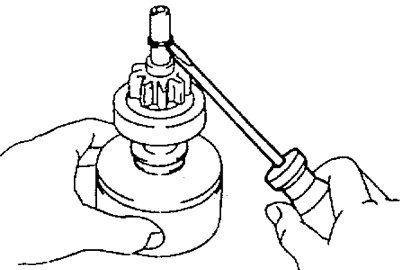

в) Снимите ограничительную втулку и обгонную муфту.
10. Снимите водило и эпицикл.

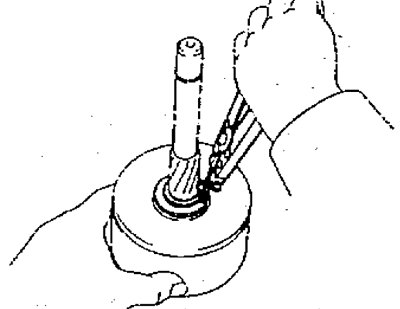

а) С помощью плоскогубцев снимите стопорное кольцо и шайбу.
б) Снимите водило и шайбу.
Сборка
Примечание: используйте высокотемпературную консистентную смазку для подшипников и шестерней сборке стартера.
Установите эпицикл и водило.

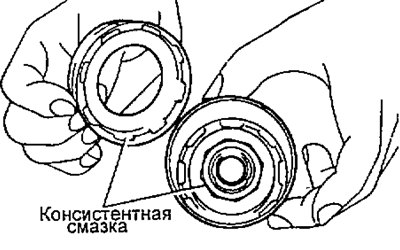

а) Нанесите смазку на эпицикл в местах контакта с амортизатором и сателлитами.
б) Совместите паз эпицикла с выступом внутри амортизатора.

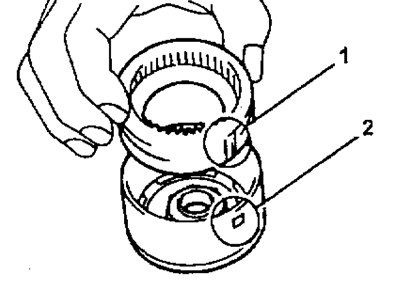

в) Вставьте и поверните эпицикл, чтобы зафиксировать амортизатор.
г) Нанесите высококачественную консистентную смазку с присадками на подшипник.
д) Нанесите смазку на шайбу и установите ее на водило.

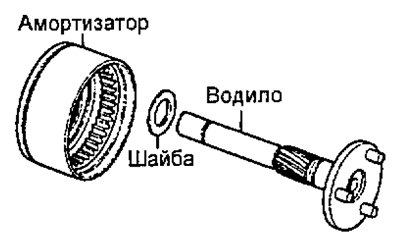

е) Установите водило в амортизатор.
ж) С помощью плоскогубцев установите шайбу и стопорное кольцо.
2. Установите тяговое реле.
а) Нанесите смазку на втулку и в паз ограничительной втулки обгонной v муфты.

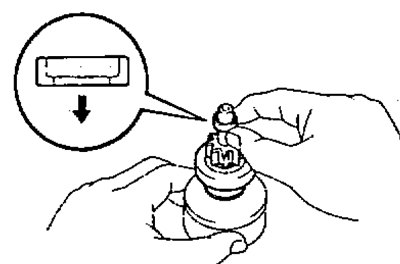

б) Установите обгонную муфту и ограничительную втулку на водило.
в) Нанесите смазку на стопорное кольцо и установите его в паз водила.

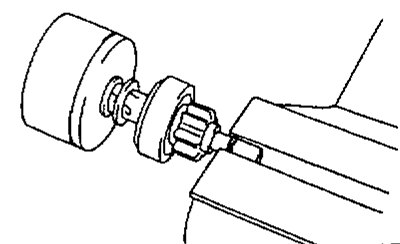

г) С помощью тисков обожмите стопорное кольцо.
д) Придерживая обгонную муфту, посадите водило и установите ограничительную втулку на стопорное кольцо с помощью молотка с пластиковым бойком.
Статья перепечатана отсюда: www.autoinstruction.ru
3. Установите сателлиты.
а) Нанесите смазку на сателлиты и фланец водила с направляющими.
б) Установите шайбу и 3 сателлита.

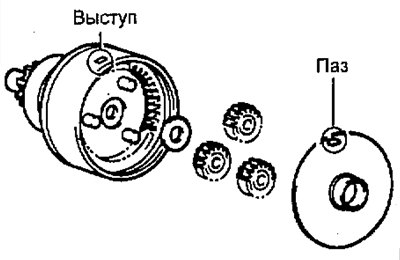

в) Установите пластину, совместив ее лаз с выступом внутри амортизатора.
4. Установите рычаг привода и обгонную муфту вместе с амортизатором.
а) Нанесите высококачественную консистентную смазку с присадками на подшипник в крышке со стороны привода.
б) Нанесите смазку на рычаг привода в точке опоры,
в) Установите рычаг привода на обгонную муфту.

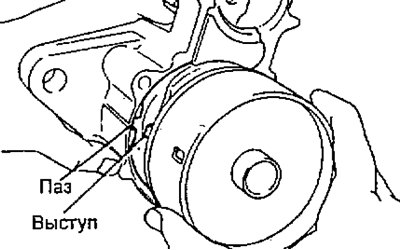

г) Совместите выступ амортизатора с пазом крышки со стороны привода.
5. Установите новые кольцевые уплотнения на корпус стартера.
6. Установите якорь в корпус стартера.
7. Установите щеткодержатель.
а) Установите щеткодержатель на якорь в соответствующее положение.
б) С помощью отвертки, отожмите пружину щетки и соедините щетку с щеткодержателем. Установите таким образом 4 щетки.
Примечание: проверьте, чтобы провода (+) щетки не соприкасались с "массой".
8. Установите коллектор.
а) Нанесите турбинное масло с присадками на подшипник в крышке со стороны коллектора.
б) Установите крышку, используя 2 новых винта с кольцевыми уплотнениями.
9. Установите корпус стартера и якорь в сборе.

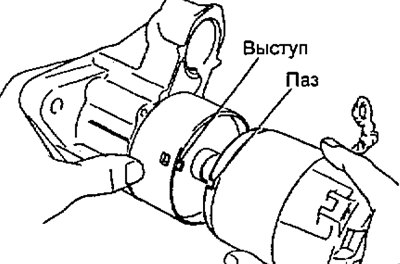

а) Совместите паз в корпусе стартера с выступом амортизатора.
б) Установите корпус стартера с якорем в сборе и закрепите его 2-мя болтами.
10. Установите тяговое реле.
а) Установите крышку на тяговое реле.
б) Установите тяговое реле и закрепите его с помощью 2-х гаек.
в) Подсоедините проводку к выводу стартера С и заверните гайку.
