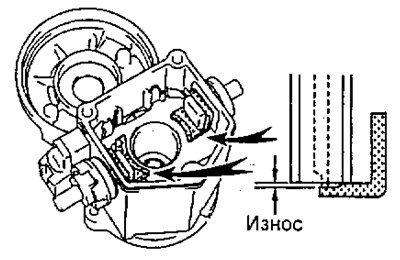

2. Проверьте величину износа контактной пластины. С помощью штангенциркуля измерьте износ пластины.
- Максимально допустимый износ — 0,9 мм
Если износ превышает максимально допустимый - замените пластину.
3. Разборка выводов.

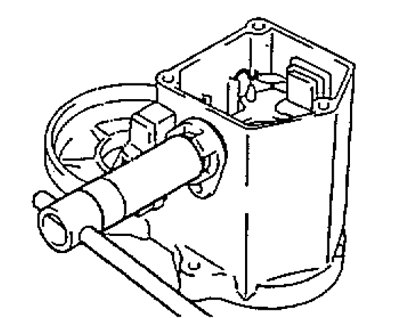

а) Ослабьте гайки выводов.
б) Разборка вывода "С":
Снимите гайку, волнистую шайбу, внешний изолятор вывода, кольцевое уплотнение, болт, контактную пластину, внутренний изолятор вывода и изоляционную прокладку.
в) Разборка вывода "30":
Снимите гайку, волнистую шайбу, внешний изолятор вывода, уплотнение, кольцевое уплотнение, болт, контактную пластину, внутренний изолятор вывода и изоляционную прокладку.

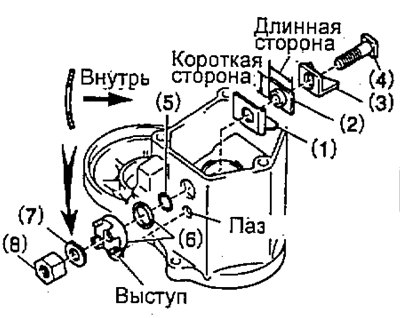

4. Сборка выводов. (Вывод "30").
Установите следующие элементы, как показано на рисунке:
- (1) изоляционная прокладка,
- (2) внутренний изолятор вывода,
- (3) контактная пластина,
- (4) болт,
- (5) кольцевое уплотнение,
- (6) уплотнение и внешний изолятор вывода (совместите выступ изолятора с пазом корпуса),
- (7) волнистая шайба,
- (8) гайка.

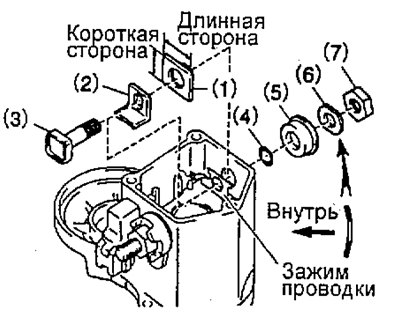

(Вывод "С").
Установите следующие элементы:
- (1) внутренний изолятор вывода,
- (2) контактная пластина,
- (3) болт,
- (4) кольцевое уплотнение,
- (5) внешний изолятор вывода,
- (6) волнистая шайба,
- (7) гайка.
Временно затяните гайки выводов.
5. Затяните гайки выводов.

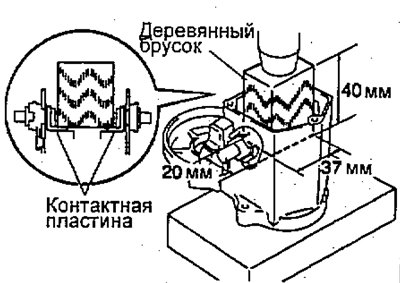

а) Установите деревянный брусок на контактную пластину и запрессуйте ее.
- Размеры бруска — 20x37x40 мм
- Усилие запрессовки — 981 Н

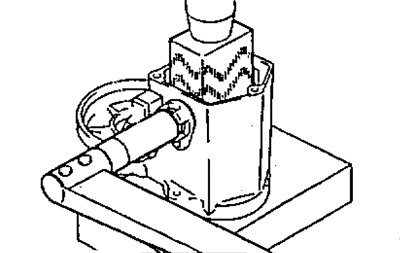

б) Затяните гайки.
- Момент затяжки — 17 Нм
Примечание: превышение момента затяжки может привести к появлению трещин на внутренней поверхности изолятора.

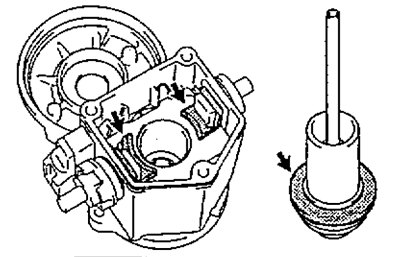

6. Очистите поверхности контактной пластины и плунжера.

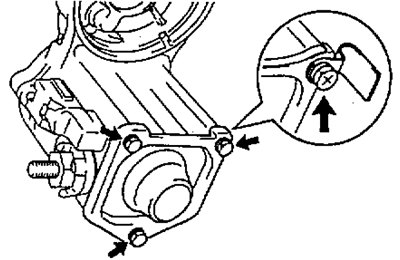

7. Установите плунжер, новую прокладку, крышку и зажим проводки, закрепив тремя болтами.
