Примечание: около отверстий под болты слой герметика должен быть небольшим. Установка масляного насоса должна быть проведена за время, указанное в инструкции по применению герметика.

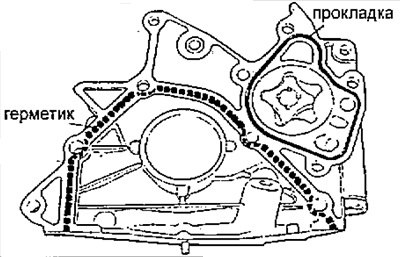

Внимание: при установке масляного насоса не повредите сальник и не уроните ведомую шестерню масляного насоса.
2. Установите насос и заверните 9 болтов крепления.
- Момент затяжки — 32 Нм
3. Установите регулировочную планку генератора.
- Момент затяжки — 32 Нм
4. Установите маслоуспокоитель
а) Удалите остатки старого герметика; соблюдая осторожность, чтобы не допустить попадания масла на контактные поверхности блока цилиндров и маслоуспокоителя.
Используя растворитель, очистите обе контактные поверхности.
Примечание: не применяйте растворитель, который повреждает окрашенные поверхности.
б) Нанесите герметик на маслоуспокоитель, как показано на рисунке.
Примечание:
- - Наносите слой герметика толщиной 4-5 мм.
- - Сборка должна быть выполнена не позднее пяти минут после нанесения герметика. В противном случае герметик должен быть удален и затем наложен вновь.
в) Установите маслоуспокоитель, равномерно затяните болты крепления за несколько приходов.
- Момент затяжки — 8 Нм
5. Установите маслоприемник с новой прокладкой.
Момент затяжки:
- гаек — 14 Нм
- болтов — 19 Нм
6. Установите масляный поддон.
а) Удалите остатки старого герметика; соблюдая осторожность, чтобы не допустить попадания масла на контактные поверхности масляного поддона и маслоуспокоителя.
Используя растворитель, очистите обе контактные поверхности.
Внимание: не применяйте растворитель, который повреждает окрашенные поверхности.

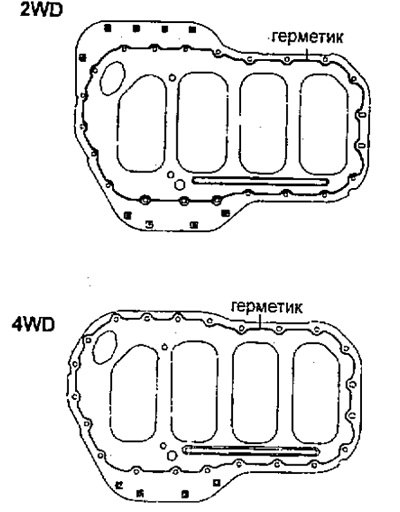

б) Нанесите герметик на масляный поддон, как показано на рисунке.
Примечание:
- - Наносите слой герметика толщиной 4-5 мм.
- - Сборка должна быть выполнена не позднее пяти минут после нанесения герметика. В противном случае герметик должен быть удален и затем наложен вновь.
в) Установите масляный поддон затянув болты и гайки крепления за несколько проходов.
- Момент затяжки — 8 Нм
7. (Модель 4WD) Установите усилитель жесткости.
- Момент затяжки — 38 Нм
8. (Модель 2WD) Установите кронштейны крепления приемной трубы системы выпуска.
Момент затяжки:
- задний кронштейн — 63 Нм
- передний кронштейн — 79 Нм
9. Установите зубчатый шкив коленчатого вала.
10. Установите масляный щуп.
11. Установите ремень привода ГРМ.
12. Заполните систему маслом.
13. Запустите двигатель и убедитесь в отсутствии подтекания масла.
14. Проверьте уровень масла.
