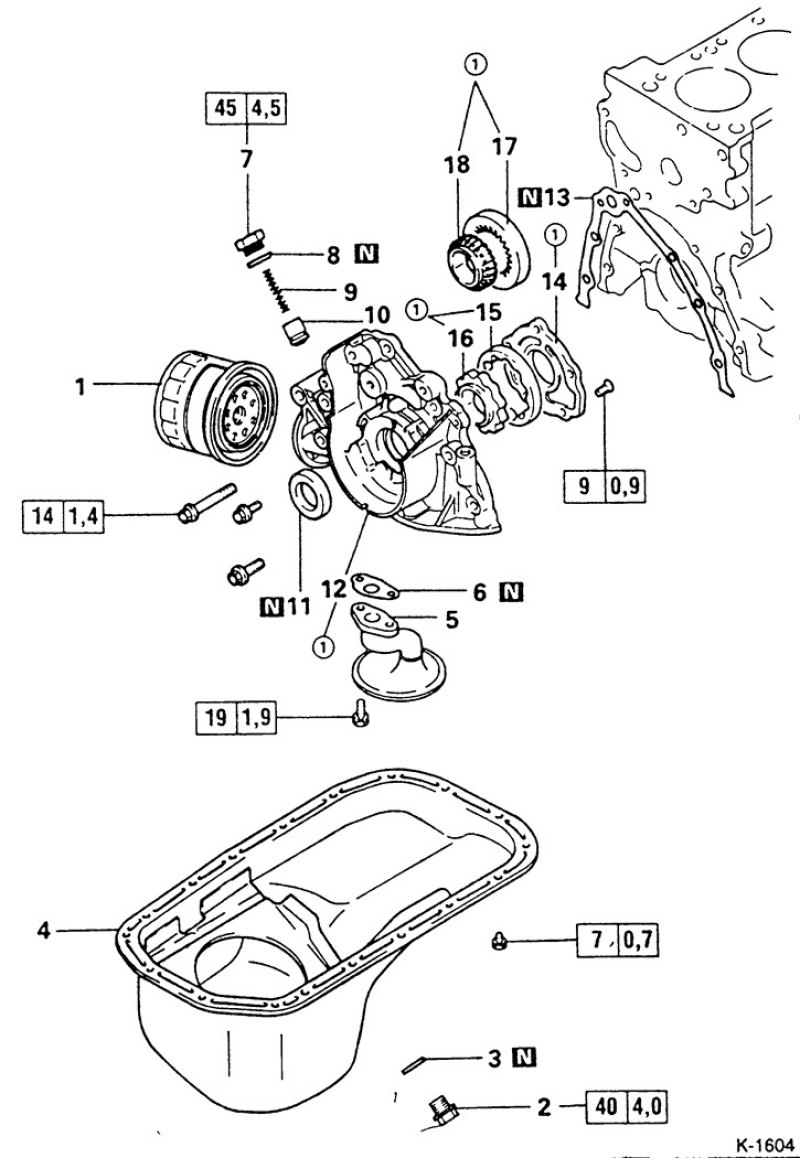

1 - Масляный фильтр; 2 - Маслосливной болт-пробка; 3 - Уплотнительное кольцо; 4 - Поддон картера; 5 - Сетка маслоприемника; 6 - Прокладка; 7 - Запорный болт клапана повышения давления; 8 - Уплотнительное кольцо; 9 - Нажимная пружина; 10 - Поршень; 11 - Сальник вала; 12 - Корпус управления; 13 - Прокладка; 14 - Крышка масляного насоса; 15 - Внешний ротор масляного насоса выпуска с августа 1988 г.; 16 - Внутренний ротор масляного насоса выпуска с августа 1988 г.; 17 - Шестерня с наружними зубьями масляного насоса выпуска до июля 1988 г.; 18 - Шестерня с внутренними зубьями масляного насоса выпуска до июля 1988 г.
Детали, обозначенные (у) соответствуют различным вариантам масляного насоса. "N" указывает на то, что деталь после снятия обязательно подлежит замене.
Числа в квадратных рамках указывают усилия затяжки резьбовых соединений. Например, |19|19| для 19 Нм или 1.9 кгм (система МКСС).
