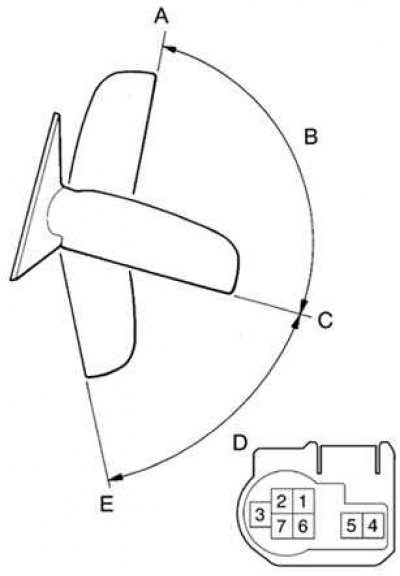

Рис. 7.76. Схема проверки работоспособности электродвигателя складывания зеркал
Если в момент одной из операций сигнал не определен, замените зеркало.

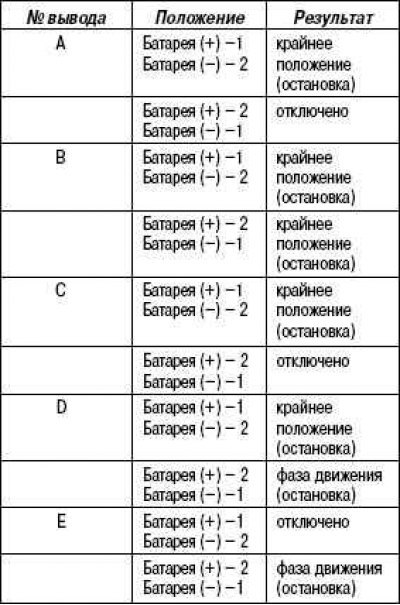

Складывание зеркал
Проверка электропривода зеркал
Подключите аккумуляторную батарею к выводам «3» (+) и «2» (–) разъема электропривода, убедитесь, что зеркало поворачивается влево.
[Информация скопирована с сайта Autoinstruction.ru]
Измените полярность напряжения, убедитесь, что зеркало поворачивается вправо.
Подключите аккумуляторную батарею к выводам к выводам «1» (+) и «2» (–) разъема электропривода, убедитесь, что зеркало поворачивается вверх.
Измените полярность напряжения, убедитесь, что зеркало поворачивается вниз.
