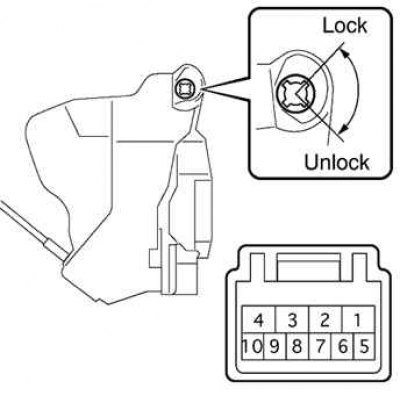

Рис. 7.60. Проверка выключателя центрального замка передней двери со стороны пассажира

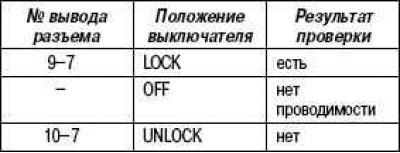

Проверьте наличие проводимости сигнала между выводами разъема и выключателем центрального замка в положениях, указанных в таблице.
Убедитесь также в отсутствии сигнала проводимости в положении «выключено»- «OFF».
Если проводимость не соответствует данным в таблице, замените выключатель.
Стандартная проверка
Весь материал скопирован с сайта Autoinstruction.ru
Проверьте работу электропривода замка двери пассажира в положениях, указанных в таблице.

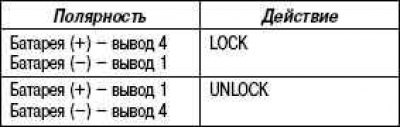

Соединив положительную клемму аккумуляторной батареи с выводом «4» и отрицательную клемму – с выводом «1», убедитесь, что защелка замка перешла в положение «LOCK». Поменяйте полярность выводов разъема и убедитесь, что защелка замка перешла в положение «UNLOCK».

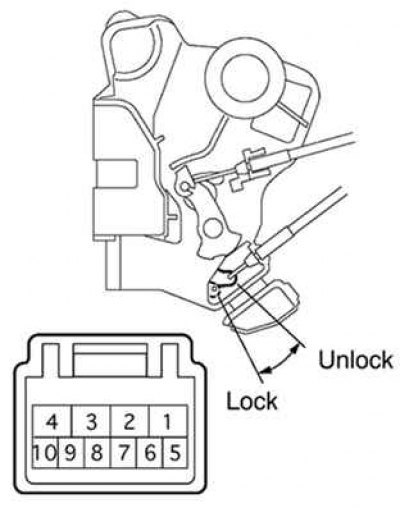

Рис. 7.61. Проверка работы электропривода замка передней двери со стороны пассажира
Если работа электропривода не соответствует описанной, замените замок в сборе.
Стандартная проверка

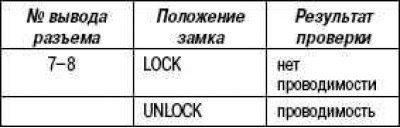

Проверьте наличие проводимости сигнала между выводами разъема и выключателем замка двери со стороны пассажира в положениях, указанных в таблице.
Если проводимость не соответствует данным в таблице, замените замок в сборе.
Стандартная проверка
